Στη σύγχρονη κατασκευή λαμαρίνας, η επιλογή του σωστού εργαλείου πρέσας είναι εξίσου σημαντική με την επιλογή της σωστής μηχανής κάμψης. Μεταξύ όλων των επιλογών εργαλείων με χαμηλότερο κόστος, V πεθαίνει και Ο θάνατος σου είναι οι δύο πιο συχνά χρησιμοποιούμενες λύσεις σε εργασίες κάμψης πρέσας.
Παρόλο που και τα δύο έχουν σχεδιαστεί για κάμψη λαμαρίνας, οι δομές, οι εφαρμογές, η απόδοση κάμψης και οι δυνατότητες διαμόρφωσης είναι πολύ διαφορετικές.
Πολλοί κατασκευαστές αντιμετωπίζουν συχνά το ίδιο ερώτημα:
Πρέπει αυτό το μέρος να λυγίσει με μήτρα V ή με μήτρα U;
Σε ορισμένες περιπτώσεις, μια τυπική μήτρα V μπορεί να αντικαταστήσει μια μήτρα U και να μειώσει το κόστος εργαλείων. Ωστόσο, σε άλλες περιπτώσεις, η χρήση μήτρας V αντί για μήτρα U μπορεί να οδηγήσει σε παρεμβολές, παραμόρφωση, κακή συνοχή γωνίας ή ακόμη και αστοχία κάμψης.
Αυτό το άρθρο εξηγεί τις διαφορές μεταξύ μήτρες U και μήτρες V για φρένο τύπου, συμπεριλαμβανομένων:
Εάν ασχολείστε με την κάμψη λαμαρίνας, την επιλογή εργαλείων πρέσας CNC ή την παραγωγή κάμψης κουτιών, αυτός ο οδηγός θα σας βοηθήσει να επιλέξετε τη σωστή λύση εργαλείων.

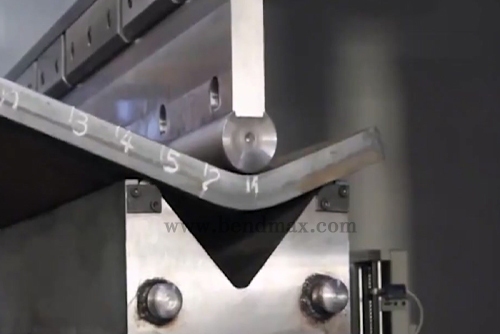

A V πεθαίνουν είναι η πιο ευρέως χρησιμοποιούμενη κάτω μήτρα στην κάμψη φρένων πρέσας.
Η αυλάκωση εργασίας έχει σχεδιαστεί σε σχήμα V και χρησιμοποιείται κυρίως για τυπικές εργασίες κάμψης με αέρα και κάμψης κάτω μέρους.
Λόγω της ευελιξίας και του χαμηλότερου κόστους παραγωγής της, η μήτρα V έχει γίνει η τυπική λύση εργαλείων για τα περισσότερα εργαστήρια κατασκευής λαμαρίνας.
Ο Μονή μήτρα V περιέχει ένα άνοιγμα σε σχήμα V και χρησιμοποιείται συνήθως για τυπικές εφαρμογές κάμψης λαμαρίνας.
Τυπικές εφαρμογές περιλαμβάνουν:
Κύρια πλεονεκτήματα:
Οι μήτρες μονού V είναι ιδανικές για λειτουργίες υψηλής απόδοσης με πρέσα CNC.

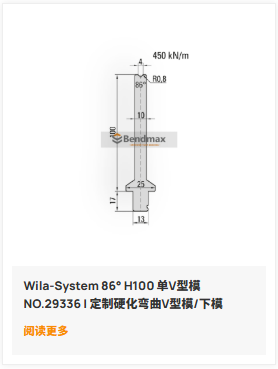

Σύστημα Wila-System 86° H100 Μονό V Καλούπι Αρ. 29336
Προσαρμοσμένο σκληρυμένο εργαλείο κάμψης V / κάτω εργαλείο

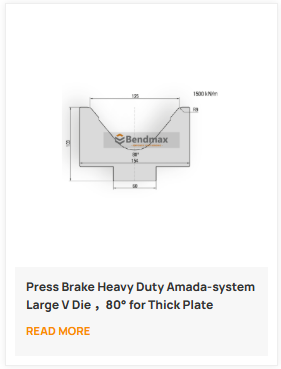

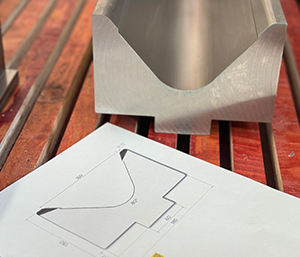

Πιεστικό φρένο βαρέως τύπου Amada-system Large V Die
80° για κάμψη παχιάς πλάκας

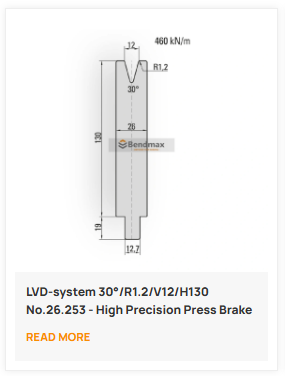

Σύστημα LVD 30° R1.2 V12 H130 NO.26253
Υψηλής ακρίβειας φρένο τύπου V Die
A Διπλό V ζάρι περιλαμβάνει δύο ανοίγματα σχήματος V με διαφορετικά μεγέθη. Αυτός ο σχεδιασμός επιτρέπει στους χειριστές να επεξεργάζονται διαφορετικά πάχη υλικών χωρίς να αλλάζουν συχνά τα εργαλεία.
Φόντα:
Οι μήτρες διπλού V χρησιμοποιούνται ευρέως σε μεσαία και μεγάλα εργοστάσια κατασκευής.

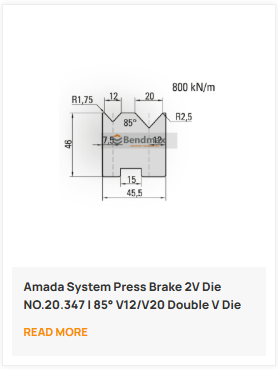

Amada System Press Brake 2V Die NO.20.347
Διπλό V 85° V12/V20 για κάμψη ακριβείας ελαφρού μετρητή

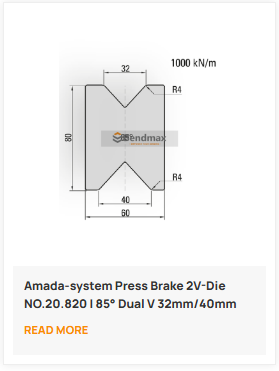

Amada-system Press Brake 2V-Die NO.20.820
85° Διπλό V 32mm/40mm με άνω και κάτω ανοίγματα V
A Μήτρα πολλαπλών V ενσωματώνει πολλαπλά ανοίγματα V σε ένα σώμα μήτρας.
Είναι ιδιαίτερα κατάλληλο για:
Οφέλη:

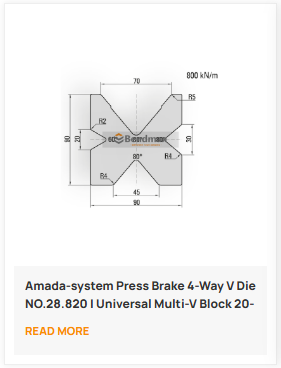

Σύστημα Amada, 4-Way V Die, με φρένο τύπου Amada, NO.28.820
Universal Multi-V Block 20-70mm

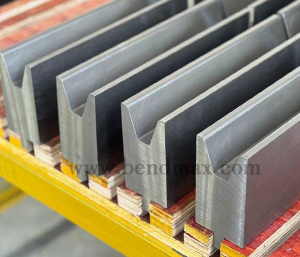

A Ακτίνα V Die διαθέτει στρογγυλεμένη αυλάκωση στο κάτω μέρος αντί για αιχμηρό V.
Χρησιμοποιείται συνήθως για:

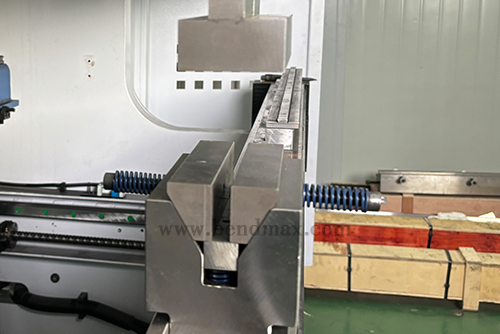

A πεθαίνεις είναι μια κάτω μήτρα βαθιού καναλιού σχεδιασμένη ειδικά για την κάμψη εξαρτημάτων με βαθιές φλάντζες ή δομές σε σχήμα κουτιού.
Σε σύγκριση με τις τυπικές μήτρες V, οι μήτρες U παρέχουν σημαντικά μεγαλύτερο χώρο στο εσωτερικό του ανοίγματος της μήτρας.
Αυτό τα καθιστά ιδιαίτερα κατάλληλα για πολύπλοκες εργασίες κάμψης όπου είναι πιθανό να εμφανιστούν παρεμβολές.
Η τυπική μήτρα U χρησιμοποιείται κυρίως για:
Χαρακτηριστικά:
Αυτός ο τύπος μήτρας U έχει σχεδιαστεί για:
Φόντα:
Οι μη σημαδεμένες μήτρες U συνήθως περιλαμβάνουν:
Αυτές οι μήτρες χρησιμοποιούνται ευρέως για:
Οι προσαρμοσμένες μήτρες U έχουν σχεδιαστεί ειδικά για μοναδικές δομές τεμαχίων.
Είναι συνηθισμένα σε βιομηχανίες όπως:

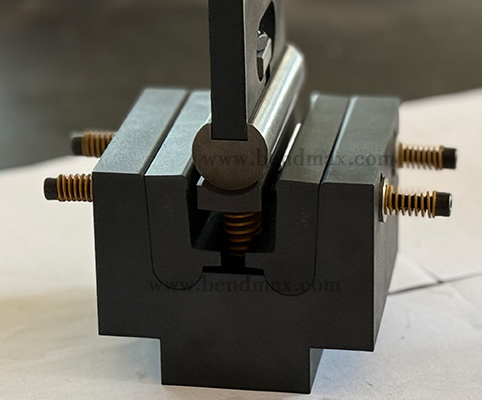

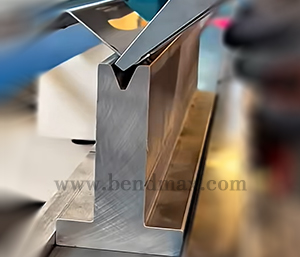

Τυπικό U Die
Μήτρα φρένου βαθιάς διοχέτευσης σχεδιασμένη για κάμψη κουτιών, βαθιές φλάντζες και διαμόρφωση λαμαρίνας χωρίς παρεμβολές.

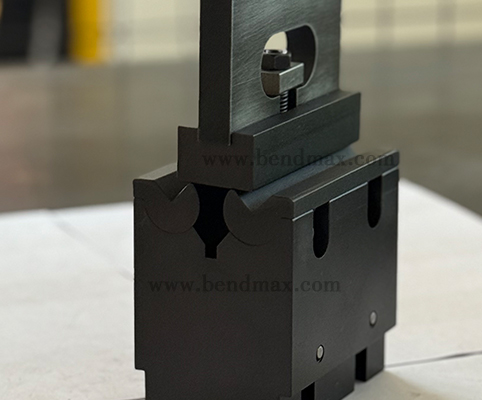

Τυπική μήτρα καναλιού
Τυπική κάτω μήτρα τύπου καναλιού κατάλληλη για κάμψη σχήματος U, διαμόρφωση περιβλήματος και λειτουργίες κάμψης πολλαπλών σταδίων.

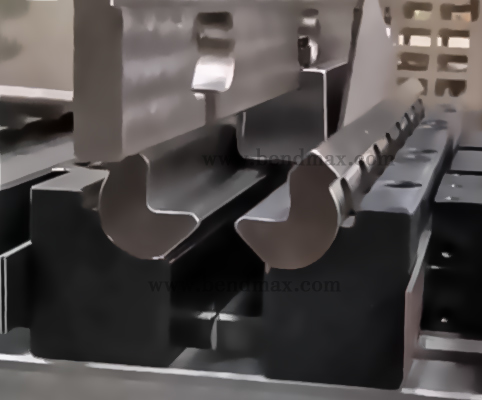

Μήτρες καναλιών χωρίς σημάδια
Μη σημαδεμένες μήτρες καναλιών με σχεδιασμό προστασίας επιφάνειας για κάμψη από ανοξείδωτο χάλυβα, αλουμίνιο και διακοσμητική λαμαρίνα.

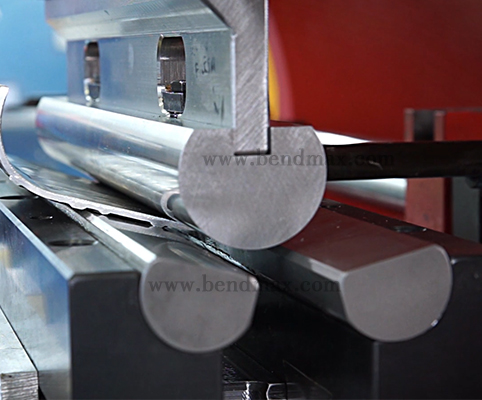

Χωρίς Σημάδι U Die
Κάτω καλούπι σχήματος U με προστασία από πολυουρεθάνη ή νάιλον για την αποφυγή γρατσουνιών κατά τη διάρκεια εφαρμογών ακριβούς κάμψης.

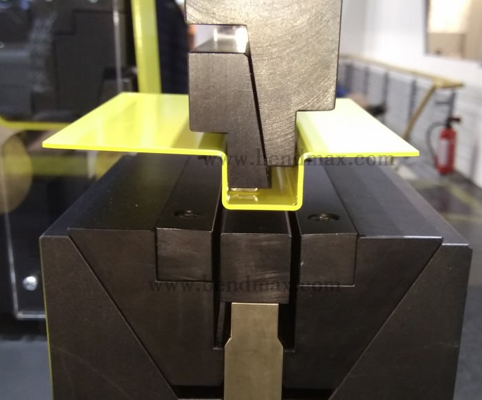

Προσαρμοσμένες μήτρες U
Μήτρες U κατά παραγγελία, σχεδιασμένες για ειδικά προφίλ, κάμψη σε βαθιά κυλινδρικά πλαίσια και σύνθετες απαιτήσεις διαμόρφωσης λαμαρίνας.
| Σύγκριση | V Die | Πεθαίνεις |
|---|---|---|
| Δομή εργαλείου | Στενή αυλάκωση σε σχήμα V Τυποποιημένη δομή Κατάλληλο για γενική κάμψη | Βαθιά κοιλότητα σε σχήμα U Μεγαλύτερη εσωτερική απόσταση Σχεδιασμένο για βαθιά ή σύνθετη κάμψη |
| Εύρος εφαρμογής | Τυπικές καμπύλες 90° Κάμψη αέρα Υψηλής ταχύτητας παραγωγή Γενική κατασκευή λαμαρίνας | Κάμψη κουτιού Βαθιά μέρη φλάντζας Στροφές επιστροφής Πολυβάθμιες λειτουργίες κάμψης |
| Αντίσταση παρεμβολών Αυτή είναι μία από τις μεγαλύτερες διαφορές. | Κατά την κάμψη βαθιών εξαρτημάτων, το τεμάχιο εργασίας μπορεί να συγκρουστεί με: • Ώμοι μήτρας • Πλευρικά τοιχώματα μήτρας • Δομή άνω διάτρησης | Οι μήτρες U παρέχουν επιπλέον εσωτερικό χώρο που αποτρέπει τις παρεμβολές κατά τη διάρκεια εργασιών βαθιάς κάμψης. |
| Πλεονεκτήματα των κύβων V | Πλεονεκτήματα των μήτρων U |
|---|---|
Υψηλότερη αποδοτικότητα παραγωγής Οι μήτρες V είναι πιο εύκολες στην εγκατάσταση και αντικατάσταση, καθιστώντας τες ιδανικές για:
| Καλύτερη απόσταση για βαθιά κάμψη Αυτό είναι το σημαντικότερο πλεονέκτημα των μήτρων U. Κατά την κάμψη δομών με βαθύ κουτί, οι τυπικές μήτρες V συχνά δημιουργούν προβλήματα παρεμβολής. Οι μήτρες U λύνουν αυτό το πρόβλημα παρέχοντας μια βαθύτερη κοιλότητα. |
Χαμηλότερο κόστος εργαλείων Λόγω της απλούστερης δομής τους, οι μήτρες V είναι πιο οικονομικές από τις μήτρες U. Αυτό μειώνει:
| Καλύτερο για κατασκευή κουτιών και ντουλαπιών Οι εφαρμογές περιλαμβάνουν:
Αυτά τα προϊόντα συχνά απαιτούν πολλαπλές βαθιές κάμψεις. Οι μήτρες U βελτιώνουν σημαντικά τη σταθερότητα σχηματισμού. |
Καλύτερη συμβατότητα Οι μήτρες V είναι συμβατές με τα περισσότερα τυπικά συστήματα εργαλείων πρέσας. Για παράδειγμα:
| Μειωμένος κίνδυνος επιφανειακής ζημιάς Πολλές μήτρες U έχουν σχεδιαστεί με συστήματα προστασίας που δεν αφήνουν σημάδια. Αυτό είναι απαραίτητο για:
|
Ιδανικό για κάμψη αέρα Η σύγχρονη κάμψη με πρέσα βασίζεται ολοένα και περισσότερο στην τεχνολογία κάμψης με αέρα. Οι μήτρες V είναι η προτιμώμενη επιλογή επειδή προσφέρουν:
| Κατάλληλο για σύνθετες κατασκευές Οι μήτρες U είναι συχνά απαραίτητες για:
Αυτές οι δομές είναι δύσκολο ή αδύνατο να υποστούν επεξεργασία με τυπικές μήτρες V. |
Σε ορισμένες εφαρμογές κάμψης, μια μήτρα V μπορεί να αντικαταστήσει με επιτυχία μια μήτρα U.
Αυτό βοηθά στη μείωση του κόστους εργαλείων και στη βελτίωση της ευελιξίας. Επομένως, ο απώτερος σκοπός της εισαγωγής των αρχών λειτουργίας τους και των πλεονεκτημάτων και μειονεκτημάτων τους είναι να μας επιτρέψει να τα χρησιμοποιούμε λογικά και αποτελεσματικά για την εξυπηρέτηση των αναγκών μας.
Ωστόσο, πρέπει να ληφθούν υπόψη αρκετές σημαντικές προϋποθέσεις.
Εάν η φλάντζα είναι ρηχή, είναι λιγότερο πιθανό να προκληθούν παρεμβολές. Σε αυτήν την περίπτωση, ένα τυπικό καλούπι V μπορεί να είναι επαρκές.
Συνηθισμένα παραδείγματα περιλαμβάνουν:
Η αύξηση του μεγέθους του ανοίγματος σε σχήμα V δημιουργεί περισσότερο χώρο. Αυτό επιτρέπει σε ορισμένες ρηχές κατασκευές σε σχήμα κουτιού να κάμπτονται χωρίς μήτρα U.
Ωστόσο, μεγαλύτερα ανοίγματα V παράγουν επίσης:

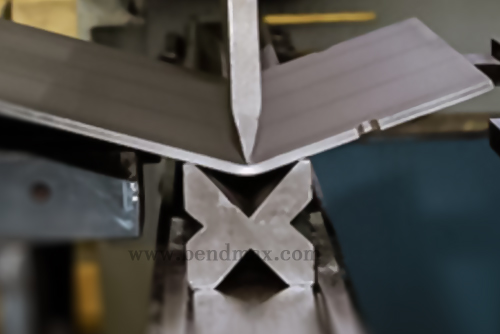

Η κάμψη με αέρα μειώνει την επαφή μεταξύ του τεμαχίου εργασίας και της μήτρας. Αυτό μπορεί να βοηθήσει στην αποφυγή παρεμβολών σε ορισμένες πολύπλοκες εργασίες κάμψης.
Ως αποτέλεσμα, πολλά σύγχρονα εργαστήρια κατασκευής χρησιμοποιούν:
για τη μείωση της ανάγκης για εξειδικευμένες μήτρες U.
Μερικές φορές η παρεμβολή προέρχεται από το πάνω ζουμπά αντί για το κάτω καλούπι.
Χρησιμοποιώντας:
μπορεί να επιτρέψει σε μια τυπική μήτρα V να ολοκληρώσει πιο σύνθετες καμπύλες.
Παρόλο που η αντικατάσταση μιας μήτρας U με μια μήτρα V μπορεί να μειώσει το κόστος των εργαλείων, εισάγει επίσης αρκετούς κινδύνους.
Εάν η φλάντζα είναι πολύ βαθιά, το τεμάχιο εργασίας μπορεί να συγκρουστεί με τους ώμους της μήτρας. Αυτό μπορεί να προκαλέσει:
Τα μεγάλα ανοίγματα σε σχήμα V αυξάνουν την εσωτερική ακτίνα κάμψης. Αυτό μπορεί να επηρεάσει:
Η κάμψη με αέρα με μεγάλες μήτρες V συνήθως δημιουργεί μεγαλύτερη επαναφορά. Ενδέχεται να απαιτείται πρόσθετη αντιστάθμιση γωνίας.
Οι τυπικές μήτρες V μπορούν εύκολα να αφήσουν σημάδια σε:
Σε αυτές τις περιπτώσεις, οι μήτρες U που δεν αφήνουν σημάδια είναι ασφαλέστερες.

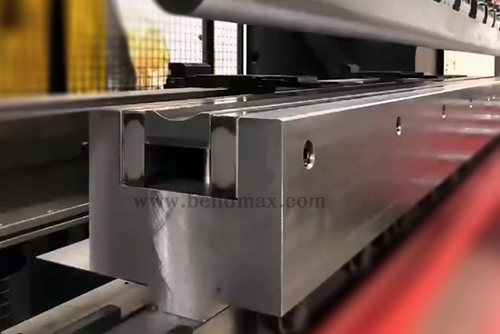

Υπάρχουν αρκετές περιπτώσεις όπου μια μήτρα U είναι απαραίτητη.

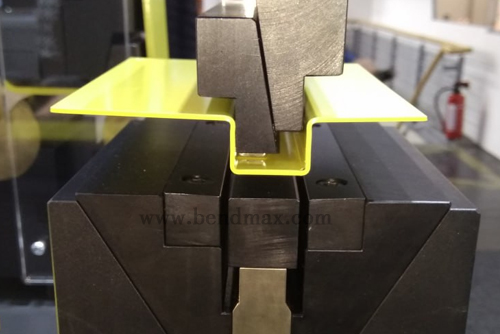

Τα βαθιά ηλεκτρικά ερμάρια και τα εξαρτήματα περιβλήματος συνήθως απαιτούν μήτρες U, επειδή οι τυπικές μήτρες V δεν παρέχουν επαρκή απόσταση.
Καθώς σχηματίζονται περισσότερες καμπύλες, η δομή του τεμαχίου εργασίας γίνεται ολοένα και πιο περίπλοκη.
Οι μήτρες U παρέχουν τον χώρο που απαιτείται για τη διαμόρφωση σε μεταγενέστερα στάδια.
Οι μεγάλες φλάντζες αυξάνουν σημαντικά τους κινδύνους παρεμβολών.
Ειδικά για παχιά υλικά, οι μήτρες U είναι συχνά απαραίτητες.
Για ανοξείδωτο χάλυβα με καθρέφτη ή βαμμένη λαμαρίνα, οι μήτρες U με προστατευτικά ένθετα παρέχουν πολύ καλύτερη προστασία της επιφάνειας.
Εφαρμογές όπως:
συνήθως απαιτούν ειδικές μήτρες U.
Στη σύγχρονη κάμψη με πρέσα, ούτε οι μήτρες U ούτε οι μήτρες V είναι γενικά καλύτερες. Αντίθετα:
Κάθε τύπος εργαλείου έχει σχεδιαστεί για διαφορετικές απαιτήσεις κάμψης.
Οι μήτρες V είναι ιδανικές για:
Οι μήτρες U είναι απαραίτητες για:
Σήμερα, πολλοί κατασκευαστές λαμαρίνας προσπαθούν να αντικαταστήσουν τις μήτρες σχήματος U με μήτρες σχήματος V, όποτε είναι δυνατόν, προκειμένου να:
Ωστόσο, για εφαρμογές βαθιάς και σύνθετης κάμψης, οι μήτρες U παραμένουν αναντικατάστατες.
Η καλύτερη στρατηγική εργαλείων είναι συνήθως ένας ισορροπημένος συνδυασμός:
Αυτό παρέχει τη βέλτιστη ισορροπία μεταξύ:
