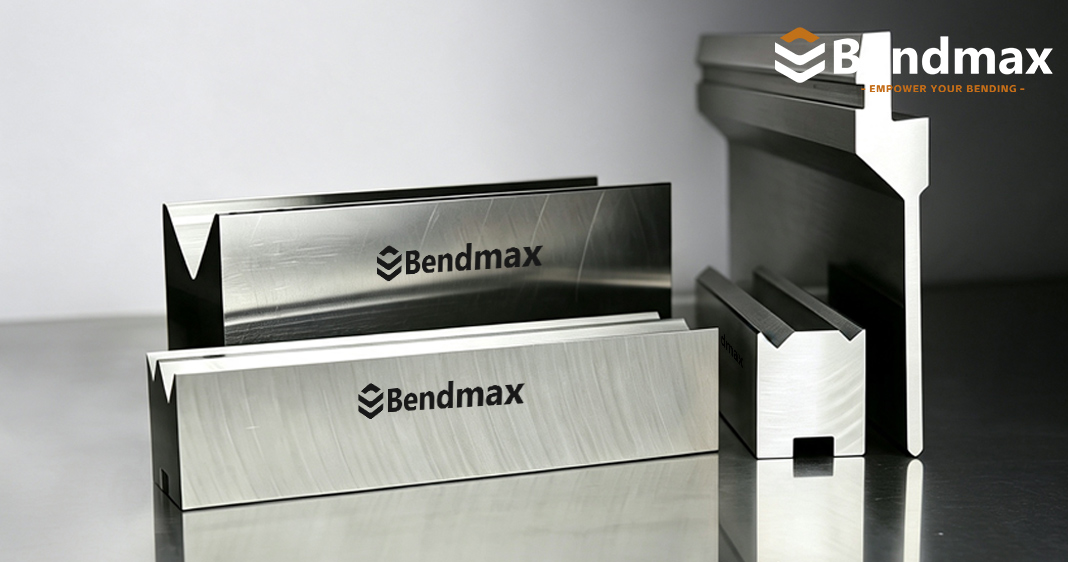

Εργαλεία Πίεσης Πίεσης Ευρωπαϊκού έναντι Αμερικανικού Στυλ

Ποιο είναι το κατάλληλο για το φρένο πρέσας σας;

Αν αγοράζετε εργαλεία για φρένα τύπου pressure, αργά ή γρήγορα θα αντιμετωπίσετε την ίδια ερώτηση:

Ευρωπαϊκό στυλ ή αμερικανικό στυλ;

Με την πρώτη ματιά, μπορεί να φαίνονται σαν δύο διαφορετικοί τρόποι κατασκευής ουσιαστικά του ίδιου διατρητή και της ίδιας μήτρας. Αλλά οι διαφορές στην πραγματικότητα έγκεινται στη γεωμετρία των εργαλείων, στη μέθοδο σύσφιξης, στη μεταφορά φορτίου, ακόμη και στον τρόπο με τον οποίο οι χειριστές ρυθμίζουν ένα φρένο πίεσης.

Και όχι, το ένα δεν είναι αυτόματα «καλύτερο» από το άλλο.

Η σωστή επιλογή εξαρτάται από το φρένο πίεσης, το υπάρχον σύστημα εργαλείων σας και τον τρόπο που χρησιμοποιείτε στην πραγματικότητα το μηχάνημα.

1. Πρώτα τα πράγματα πρώτα: Ποια είναι η διαφορά;

Ο ευκολότερος τρόπος για να διακρίνετε τα δύο συστήματα είναι να εξετάσετε το γλωττίδα διάτρησης και μέθοδος σύσφιξης.

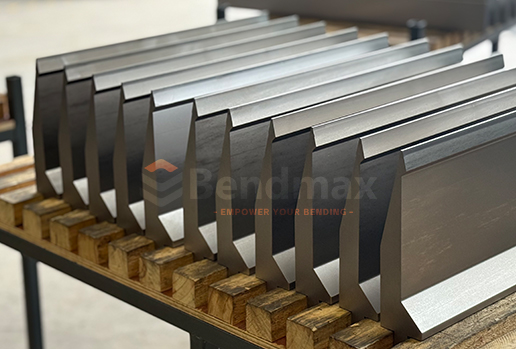

Εργαλεία Ευρωπαϊκού Στυλ

Εργαλεία ευρωπαϊκού τύπου, που συνήθως συνδέονται με Εργαλεία τύπου Promecam, χρησιμοποιεί μια σχετικά στενή γλωσσίδα, συνήθως γύρω από 13 χιλιοστά, με αυλάκι ασφαλείας ή χαρακτηριστικό κλειδώματος,Για περισσότερες πληροφορίες, δείτε το [Εργαλεία πρέσας ευρωπαϊκού τύπου] σειρά.

Η ζουμπάς εγκαθίσταται συνήθως σε μια ειδική θήκη και μπορεί να χρησιμοποιηθεί με συστήματα γρήγορης σύσφιξης, υδραυλικά ή μηχανικά συστήματα σύσφιξης. Τα τμηματοποιημένα εργαλεία είναι επίσης πολύ συνηθισμένα.

Αυτός ο σχεδιασμός είναι ιδιαίτερα δημοφιλής στις σύγχρονες πρέσες CNC επειδή οι χειριστές μπορούν να αλλάζουν γρήγορα εργαλεία και να συνδυάζουν διαφορετικά τμήματα διάτρησης και μήτρας για διαφορετικά μήκη εξαρτημάτων.

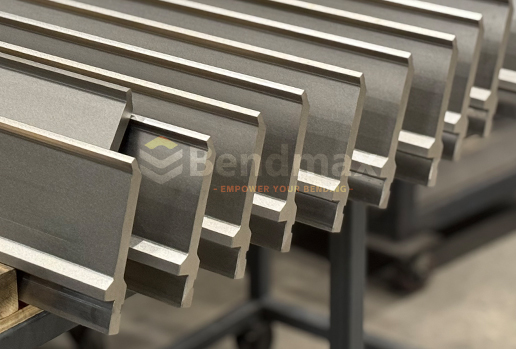

Εργαλεία αμερικανικού στυλ

Η αμερικανική σχεδίαση εργαλείων είναι η πιο παραδοσιακή βορειοαμερικανική προσέγγιση. [Εργαλεία πρέσας αμερικανικού τύπου] έχει σχεδιαστεί για μηχανές που χρησιμοποιούν αυτήν την παραδοσιακή διεπαφή εργαλείων.

Μια κοινή διάσταση αναφοράς είναι ένα Γλωττίδα 1/2 ίντσας (12,7 mm), με το ζουμπά ασφαλισμένο με μηχανική διάταξη σύσφιξης, βίδες στερέωσης, μπουλόνια ή συμβατή βάση ανάλογα με τον συγκεκριμένο σχεδιασμό εργαλείων.

Είναι απλό, στιβαρό και χρησιμοποιείται ευρέως σε συμβατικά και παλαιότερα φρένα τύπου pressure.

Λοιπόν, με απλά λόγια:

Ευρωπαϊκό = αρθρωτό + γρήγορη αλλαγή + προσανατολισμένο στην ακρίβεια

Αμερικανικό = παραδοσιακό + στιβαρό + απλό

Αλλά υπάρχει και κάτι περισσότερο στην ιστορία.

2. Ευρωπαϊκά έναντι αμερικανικών εργαλείων: Γρήγορη σύγκριση

Μία σημαντική προειδοποίηση: Το «ευρωπαϊκό στυλ» και το «αμερικανικό στυλ» δεν είναι καθολικές διαστάσεις. Διαφορετικοί κατασκευαστές και μοντέλα μηχανημάτων μπορούν να χρησιμοποιούν ιδιόκτητες διεπαφές. Ελέγχετε πάντα το πραγματικό προφίλ διάτρησης, την προεξοχή, τη βάση, το ύψος εργασίας και το σύστημα σύσφιξης πριν από την παραγγελία.

Μια γλωττίδα 13 χιλιοστών που «φαίνεται αρκετά κοντά» σε μια γλωττίδα 1/2 ίντσας είναι δεν είναι πρότυπο συμβατότητας.

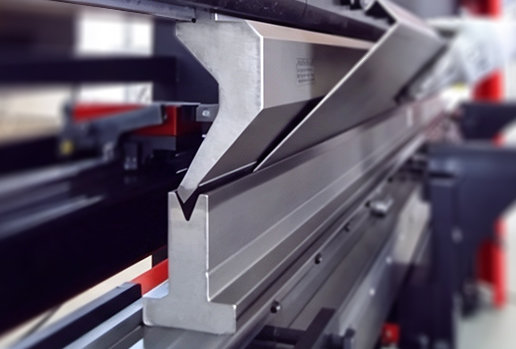

3. Γιατί έχει τόσο μεγάλη σημασία το σύστημα σύσφιξης;

Εδώ είναι που τα πράγματα γίνονται ενδιαφέροντα.

Ένα φρένο πίεσης μπορεί να έχει εκατοντάδες τόνους δύναμης διαθέσιμη, αλλά αυτή η δύναμη πρέπει να ταξιδέψει μέσα από το έμβολο → συγκρατητήρας → διάτρηση → φύλλο → μήτρα → κάτω δοκός.

Η διεπαφή εργαλείων ελέγχει τον τρόπο με τον οποίο βρίσκεται και συγκρατείται η διάτρηση κατά τη διάρκεια αυτής της διαδικασίας, ενώ ένα κατάλληλο [σύστημα σύσφιξης φρένου] μπορεί να κάνει τις αλλαγές εργαλείων ταχύτερες και πιο συνεπείς.

Με πολλά παραδοσιακά συστήματα αμερικανικού τύπου, ο χειριστής τοποθετεί χειροκίνητα τα εργαλεία και τα ασφαλίζει χρησιμοποιώντας τη μηχανική διάταξη σύσφιξης του μηχανήματος.

Τα εργαλεία ευρωπαϊκού τύπου χρησιμοποιούν συνήθως μια μετατοπισμένη γλωττίδα και ειδική γεωμετρία συγκράτησης. Ο μηχανισμός ασφάλισης βοηθά στην ακριβή τοποθέτηση του διατρητή και διευκολύνει πολύ τις γρήγορες αλλαγές εργαλείων.

Αυτό είναι ιδιαίτερα χρήσιμο όταν η παραγωγή σας μοιάζει κάπως έτσι:

Μέρος Α → αλλαγή εργαλείων → Μέρος Β → αλλαγή εργαλείων → Μέρος Γ → αλλαγή εργαλείων ξανά.

Εάν ο χειριστής σας αλλάζει εργαλεία 15 φορές την ημέρα, η εξοικονόμηση μερικών λεπτών ανά αλλαγή γίνεται γρήγορα πιο σημαντική από τη διαφορά τιμής μεταξύ δύο διατρητικών μηχανημάτων.

4. Ευρωπαϊκό Εργαλείο: Πού Λάμπει Πραγματικά

Τα εργαλεία ευρωπαϊκού τύπου αποτελούν μια ισχυρή επιλογή όταν χρόνος εγκατάστασης και επαναληψιμότητα είναι σημαντικά.

Γρήγορες αλλαγές εργαλείων

[Εργαλεία τμηματικής πρέσας] διευκολύνει την κατασκευή του ακριβούς μήκους εργασίας που απαιτείται, μειώνοντας παράλληλα την προσπάθεια που απαιτείται για συχνές αλλαγές εργαλείων.

Αντί να παλεύουν με ένα μακρύ, βαρύ εργαλείο κάθε φορά, οι χειριστές μπορούν να χειρίζονται μικρότερα τμήματα και να τα διατάσσουν ανάλογα με τις ανάγκες.

Αυτό είναι ένα μεγάλο πλεονέκτημα για παραγωγή υψηλής μίξης, χαμηλού όγκου.

Περισσότερες επιλογές γεωμετρίας εργαλείων

Τα ευρωπαϊκά συστήματα εργαλείων προσφέρουν συνήθως ένα ευρύ φάσμα προφίλ διάτρησης, όπως:

• Τυπικές γροθιές
• Γροθιές με λαιμόκοψη

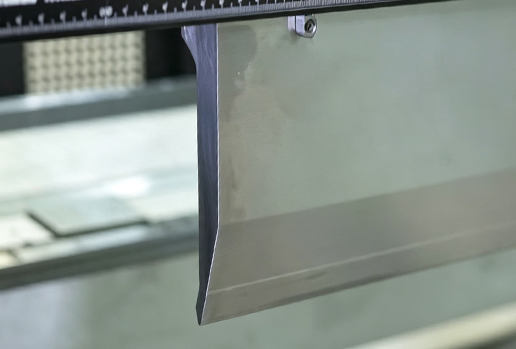

• Γροθιές οξείας γωνίας
• Γροθιές ακτίνας
• Γροθιές ζώνης
• Εργαλεία στριφώματος
• Εργαλεία μετατόπισης/κάμψης σε σχήμα Ζ
• Ειδικά εργαλεία διαμόρφωσης

Το λεπτότερο προφίλ εργαλείων μπορεί επίσης να διευκολύνει την επεξεργασία περίπλοκων γεωμετριών φλάντζας.

Συμβατότητα γρήγορης σύσφιξης

Εάν το φρένο πίεσης σας είναι εξοπλισμένο με κατάλληλο υδραυλικό σύστημα ή σύστημα ταχείας σύσφιξης, τα ευρωπαϊκά εργαλεία μπορούν να κάνουν την εγκατάσταση σημαντικά πιο γρήγορη.

Για τα συνεργεία που κάνουν συχνές αλλαγές, αυτό μπορεί να μεταφραστεί άμεσα σε περισσότερο χρόνο λειτουργίας του μηχανήματος.

5. American Tooling: Γιατί εξακολουθεί να είναι τόσο δημοφιλές;

Επειδή μερικές φορές το απλό είναι καλό.

Τα εργαλεία αμερικανικού τύπου χρησιμοποιούνται στα βορειοαμερικανικά συνεργεία πρέσας φρένων εδώ και δεκαετίες. Πολλοί χειριστές γνωρίζουν ήδη το σύστημα και πολλά μηχανήματα διαθέτουν ήδη τις κατάλληλες βάσεις και εργαλεία.

Αυτό σημαίνει ότι δεν χρειάζεται απαραίτητα να επανασχεδιάσετε ολόκληρη τη διάταξή σας απλώς για να κυνηγήσετε ένα νεότερο πρότυπο εργαλείων.

Τα αμερικανικά εργαλεία μπορούν να είναι ιδιαίτερα ελκυστικά όταν:

• Έχετε ήδη ένα μεγάλο απόθεμα εργαλείων αμερικανικού τύπου
• Το φρένο πρέσας σας έχει σχεδιαστεί με βάση τα αμερικανικά εργαλεία
• Οι αλλαγές εργαλείων είναι σχετικά σπάνιες
• Εκτελείτε κυρίως τυπικές εργασίες κάμψης
• Το αρχικό κόστος των εργαλείων είναι μια σημαντική παράμετρος
• Η παραγωγή σας δεν απαιτεί εκτεταμένη τμηματοποίηση

Με άλλα λόγια, εάν το τρέχον σύστημά σας λειτουργεί καλά, μπορεί να μην υπάρχει λόγος να το αλλάξετε απλώς και μόνο επειδή ένα άλλο σύστημα εργαλείων φαίνεται πιο μοντέρνο.

6. Τι γίνεται με την ακρίβεια;

Εδώ είναι που οι ισχυρισμοί μάρκετινγκ μπορεί μερικές φορές να γίνουν λίγο υπερβολικά ενθουσιώδεις.

Τα ευρωπαϊκά εργαλεία ακριβείας συχνά συνδέονται με ακριβές τρόχισμα, ελεγχόμενες διαστάσεις και επαναλήψιμη τοποθέτησηΠολλά συστήματα ακριβείας για εργαλεία κατασκευάζονται με αυστηρές διαστατικές ανοχές, γεγονός που βοηθά στη διατήρηση σταθερής γεωμετρίας διάτρησης και μήτρας.

Αλλά τα εργαλεία είναι μόνο ένα μέρος της εξίσωσης.

Η τελική ακρίβεια κάμψης εξαρτάται επίσης από:

• Ακαμψία πλαισίου φρένου τύπου
• Παραλληλισμός κριού και κρεβατιού
• Βαθμονόμηση μηχανής
• Αντιστάθμιση στέψης/εκτροπής
• Ακρίβεια οπίσθιου μετρητή
• Πάχος υλικού
• Αντοχή υλικού
• Φθορά εργαλείων
• Σωστή επιλογή μήτρας V
• Ρύθμιση χειριστή

Έτσι, η αγορά ενός τροχού ακριβείας δεν θα μετατρέψει μαγικά ένα κακώς βαθμονομημένο φρένο πίεσης σε μηχανή ακριβείας.

Καλά εργαλεία + καλή ρύθμιση μηχανής = καλά αποτελέσματα κάμψης.

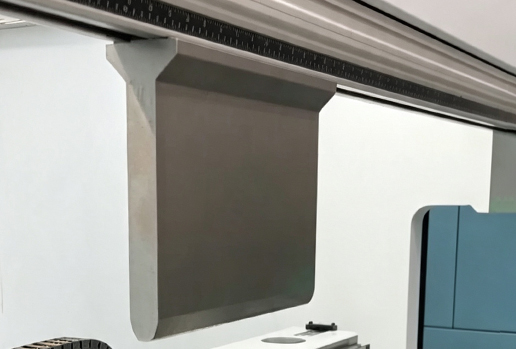

7. Τι γίνεται με την κάμψη βαρέως τύπου;

Αυτός είναι ένας άλλος τομέας όπου θα πρέπει να κοιτάξετε πέρα ​​από την ετικέτα εργαλείων.

Αν σκύβετε τακτικά παχιά πλάκα, χάλυβας υψηλής αντοχής ή μεγάλα τεμάχια εργασίας, τα σημαντικά ερωτήματα είναι:

Ποιο είναι το επιτρεπόμενο φορτίο;

Πώς μεταφέρεται το φορτίο;

Ποια είναι η γεωμετρία της διάτρησης;

Ποιο είναι το άνοιγμα της μήτρας;

Είναι η βάση σχεδιασμένη για την απαιτούμενη χωρητικότητα;

Για παράδειγμα, η επιλογή ενός ζουμπά απλώς και μόνο επειδή είναι «ευρωπαϊκού τύπου» ή «αμερικανικού τύπου» χωρίς να ελέγξετε το επιτρεπόμενο φορτίο του δεν είναι καλή ιδέα.

Το σύστημα εργαλείων πρέπει να ταιριάζει με το μηχάνημα χωρητικότητα, ονομαστικό φορτίο εργαλείων, πάχος υλικού, μήκος κάμψης και εφαρμογή.

Ίσως αυτό το άρθρο να σας βοηθήσει επίσης να μάθετε περισσότερα.Συλλογή μήτρων φρένων τύπου Duty Press>

8. Ποιο πρέπει να επιλέξετε;

Ιδού η πρακτική απάντηση.

Επιλέξτε εργαλεία ευρωπαϊκού στυλ εάν:

Έχετε μια σύγχρονη πρέσα CNC

Αλλάζετε συχνά εργαλεία.

Κατασκευάζετε πολλά διαφορετικά εξαρτήματα.

Χρειάζεστε τμηματικά διατρητικά εργαλεία και μήτρες.

Εκτιμάτε την γρήγορη εγκατάσταση και την επαναληψιμότητα.

Σκέφτεστε να χρησιμοποιήσετε υδραυλική ή γρήγορη σύσφιξη.

Θέλετε ένα ευρύ φάσμα εξειδικευμένων εργαλείων.

Για ένα εργαστήριο κατασκευής υψηλής παραγωγής υλικών, τα εργαλεία ευρωπαϊκού τύπου μπορούν να αποτελέσουν μια πολύ αποτελεσματική λύση.



Επιλέξτε εργαλεία American Style εάν:

Το μηχάνημά σας έχει ήδη ρυθμιστεί για αμερικανικά εργαλεία

Έχετε ένα μεγάλο υπάρχον απόθεμα εργαλείων.

Η παραγωγή σας χρησιμοποιεί σχετικά τυποποιημένα εργαλεία.

Οι αλλαγές εργαλείων δεν είναι ιδιαίτερα συχνές.

Προτιμάτε μια απλή μηχανική εγκατάσταση.

Η διατήρηση του υπάρχοντος οικοσυστήματος εργαλείων σας είναι πιο οικονομική από την αλλαγή συστημάτων.



9. Μην ξεχνάτε ότι η μηχανή έρχεται πρώτη

Αυτός είναι ίσως ο πιο σημαντικός κανόνας:

Επιλέξτε το σύστημα εργαλείων με βάση το φρένο πίεσης—όχι το αντίστροφο.

Πριν παραγγείλετε ένα νέο ζουμπά ή καλούπι, ελέγξτε:



Σύστημα εργαλείων

Διαστάσεις γλωττίδας διάτρησης

Διαμόρφωση συγκράτησης/σύσφιξης

Ύψος διάτρησης

Διαστάσεις μήτρας

Μήκος εργασίας

Μέγιστο επιτρεπόμενο φορτίο

Απαιτούμενη γωνία κάμψης και ακτίνα

Χωρητικότητα μηχανής

Υπάρχον απόθεμα εργαλείων

...

Και μην βασίζεστε μόνο στη μάρκα του μηχανήματος.



Ένα μηχάνημα που κατασκευάζεται στην Ευρώπη δεν σημαίνει αυτόματα ότι χρησιμοποιεί κάθε τύπο ευρωπαϊκού εργαλείου. Ομοίως, ένα αμερικανικής κατασκευής φρένο πίεσης μπορεί να χρησιμοποιεί ένα συγκεκριμένο ιδιόκτητο ή συμβατό σύστημα εργαλείων.

Η διεπαφή είναι αυτό που έχει σημασία.

Δεν είστε σίγουροι ποιο σύστημα εργαλείων ή άνοιγμα V-die είναι κατάλληλο για την εφαρμογή σας; Το δικό μας [Τι είναι η Εργαλειομηχανή Πρεσαριστής Φρένων; Ο Απόλυτος Οδηγός για Κατασκευαστές] εξηγεί τους βασικούς παράγοντες που πρέπει να λάβετε υπόψη πριν από την παραγγελία.

Για περισσότερες πληροφορίες σχετικά με την κάμψη λαμαρίνας βαρέως τύπου, ανατρέξτε στον οδηγό μας: [Αντιστοίχιση εργαλείων με τις δυνατότητες του μηχανήματος].

10. Λοιπόν… Ευρωπαίος ή Αμερικανός;

Δεν υπάρχει αγώνας πυγμαχίας εδώ.

Τα ευρωπαϊκά εργαλεία δεν είναι αυτόματα καλύτερα.

Τα αμερικανικά εργαλεία δεν είναι αυτόματα παλιομοδίτικα.

Σχεδιάστηκαν απλώς γύρω από διαφορετικές προσεγγίσεις σύσφιξη, μεταφορά δύναμης, γεωμετρία εργαλείου και ροή εργασίας παραγωγής.

Αν το κατάστημά σας έχει αξία γρήγορες αλλαγές, αρθρωτά εργαλεία, ακρίβεια και ευελιξία παραγωγής, Τα εργαλεία ευρωπαϊκού τύπου είναι συνήθως η πιο ελκυστική επιλογή.

Αν η προτεραιότητά σας είναι συμβατότητα, απλότητα, ανθεκτικότητα και αξιοποίηση στο έπακρο μιας υπάρχουσας εγκατάστασης αμερικανικού τύπου, Τα αμερικανικά εργαλεία μπορούν να αποτελέσουν μια εξαιρετική επιλογή.

Και αν αντικαθιστάτε εργαλεία για ένα υπάρχον μηχάνημα, η καλύτερη απάντηση είναι συχνά πολύ λιγότερο συναρπαστική:

Αγοράστε τα εργαλεία που ταιριάζουν πραγματικά στο φρένο πίεσης σας.

Επειδή το πιο ακριβό εργαλείο πρέσας φρένου στον κόσμο είναι ακόμα άχρηστο αν δεν ταιριάζει στο μηχάνημα.

Σκεφτείτε πέρα ​​από το «Ευρωπαίο εναντίον Αμερικανού»

Στην Bendmax, συνεργαζόμαστε με διαφορετικά [συστήματα εργαλείων πρέσας φρένων], συμπεριλαμβανομένων ευρωπαϊκού/στυλ Promecam, αμερικανικού στυλ, στυλ Trumpf, στυλ WILA, στυλ Amada και προσαρμοσμένων εργαλείων.

Τα σωστά εργαλεία δεν είναι απλώς αυτά με τις πιο εντυπωσιακές προδιαγραφές. Είναι αυτά που ταιριάζουν στις ανάγκες σας. μηχανή, υλικό, διαδικασία κάμψης, όγκος παραγωγής και υπάρχουσα εγκατάσταση.

Πριν λοιπόν κάνετε μια παραγγελία, στείλτε μας το μοντέλο μηχανής, σχέδιο ή φωτογραφίες εργαλείων, διαστάσεις διάτρησης/μήτρας και απαιτήσεις κάμψης.

Θα σας βοηθήσουμε πρώτα να εντοπίσετε το σωστό σύστημα εργαλείων—επειδή η μαντεία της διεπαφής είναι ένα πολύ πιο ακριβό χόμπι.
