Ειδικά εργαλεία διαμόρφωσης

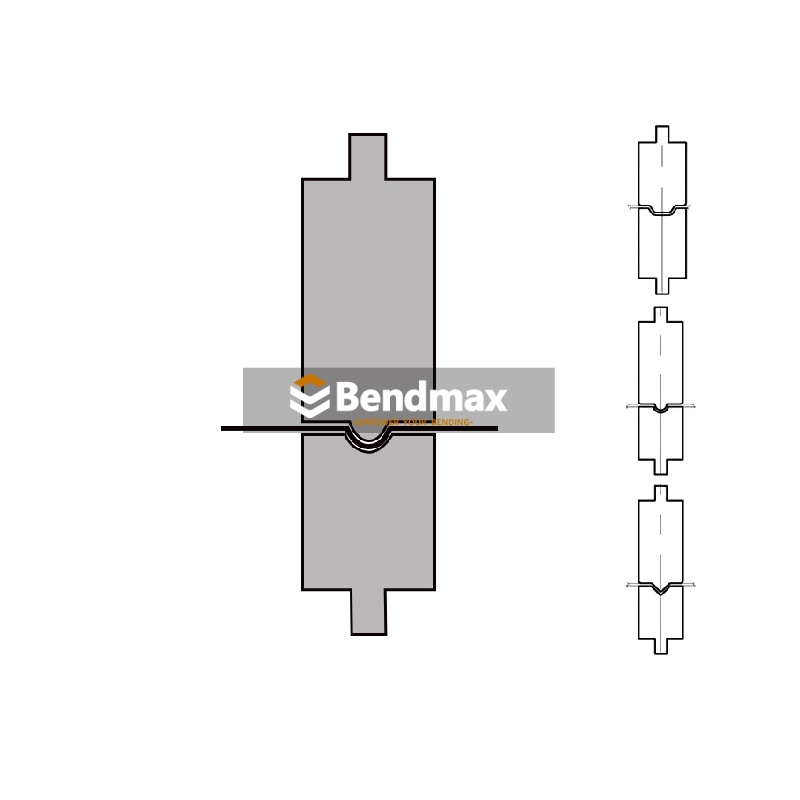

Εργαλείο φρένου πίεσης για την ενίσχυση των νευρώσεων είναι ένας ιδιαίτερος τύπος μακράς εσοχής σε λαμαρίνα, που χρησιμοποιείται για την ενίσχυσή της ή για να την κάνει να φαίνεται όμορφη. Τα εργαλεία διαμόρφωσης νευρώσεων χρησιμοποιούνται ευρέως για τη διαμόρφωση νευρώσεων ή χαντρών προκειμένου να σκληρύνουν και να σταθεροποιήσουν τη λαμαρίνα, να στραγγίξουν υγρά ή να κρύψουν καλώδια. Το ύψος αυτών των εργαλείων επιτρέπει τη χρήση τους σε διαφορετικούς σταθμούς εργασίας. Προσφέρουμε τρεις εξειδικευμένες κατηγορίες εργαλεία πλευρών φρένων τύπου, το καθένα σχεδιασμένο για να καλύπτει διαφορετικές απαιτήσεις κάμψης λαμαρίνας και στόχους απόδοσης: Εργαλεία ενισχυτικών νευρώσεων – Για δομική ακαμψία και απόδοση κατά της λυγισμού· Λειτουργικά εργαλεία νευρώσεων – Για μηχανικά χαρακτηριστικά και σύνθετες ανάγκες διαμόρφωσης· Αισθητικά εργαλεία νευρώσεων – Για γραμμές σχεδιασμού, μοτίβα επιφάνειας και οπτική βελτίωση.

Αναστρέψιμη περιστρεφόμενη μήτρα κάμψης στήριξηςείναι ένα εξειδικευμένο οξύ τρυπάνι τύπου Bystronic σχεδιασμένο για βαθιά και οξεία κάμψη γωνίας. Με γωνία άκρης 30° και εξαιρετικά ψηλό ύψος 175 mm, παρέχει εξαιρετική απόσταση για τη διαμόρφωση κιβωτίων μεγάλου βάθους και σύνθετων γεωμετριών. Η ακτίνα ακριβείας R1.0 mm και η σκληρυμένη κατασκευή 42CrMo4 εξασφαλίζουν υψηλή ακρίβεια και ανθεκτικότητα, καθιστώντας το το τέλειο εργαλείο για περίπλοκα εξαρτήματα λαμαρίνας.

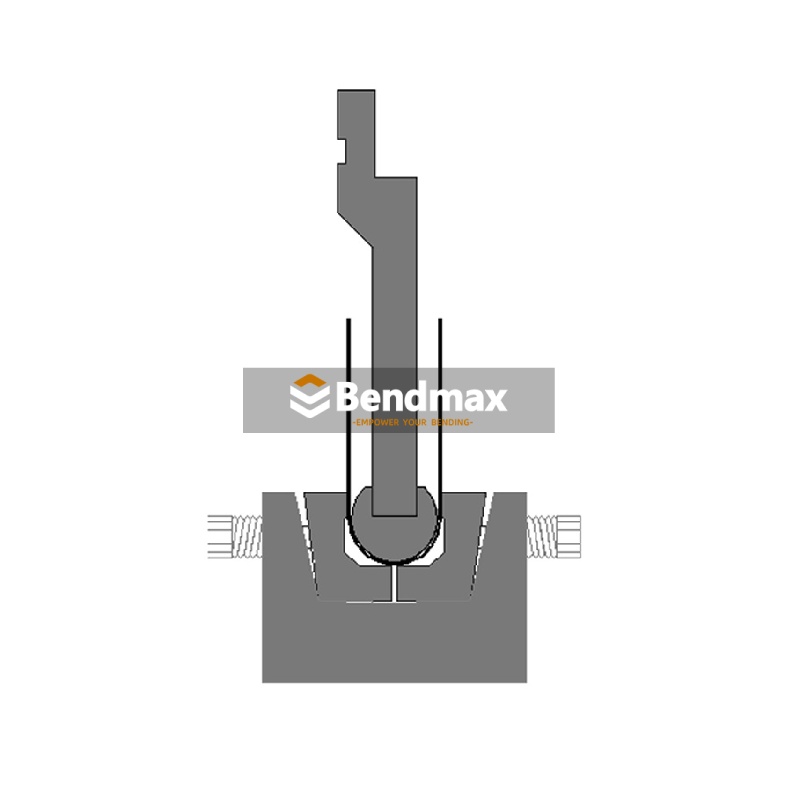

Σχεδιασμένο για διαμόρφωση καναλιού U υψηλής ακρίβειας χωρίς γρατσουνιές, αυτόΕργαλείο φρένου τύπου που σχηματίζει κανάλι UΔιαθέτει άνω πέλμα με ελατήριο και περιστρεφόμενους σκληρυμένους κυλίνδρους. Ο καινοτόμος σχεδιασμός των κυλίνδρων αντικαθιστά τους σταθερούς ώμους, μετατρέποντας την τριβή ολίσθησης σε επαφή κύλισης. Αυτό μειώνει σημαντικά τη δύναμη κάμψης έως και 30% και εξαλείφει τα σημάδια στην επιφάνεια σε ευαίσθητα υλικά, όπως προβαμμένο, γαλβανισμένο ή γυαλισμένο ανοξείδωτο χάλυβα. Είναι η απόλυτη λύση για κατασκευαστές που απαιτούν άψογη αισθητική και συνεπή έλεγχο της επαναφοράς στην παραγωγή προφίλ U.

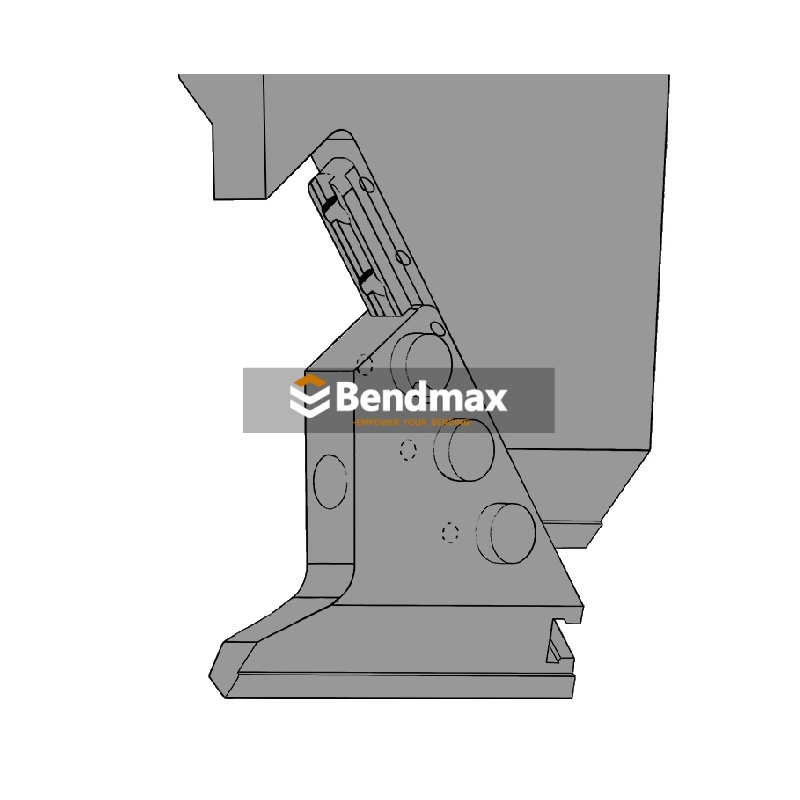

Η τελειοποίηση της τέχνης της κάμψης τετραπλευρικών κουτιών απαιτεί εργαλεία που προσφέρουν ακρίβεια και ευελιξία. Γροθιά με γωνιακά τμήματα αυτιών έχει σχεδιαστεί για να βελτιστοποιήσει αυτήν τη διαδικασία. Η βασική καινοτομία έγκειται στο αναδιπλούμενος μηχανισμός περιστροφής αυτιούΣυνήθως, όταν λυγίζουμε τις τελικές πλευρές ενός κουτιού με φλάντζες επιστροφής, το εξάρτημα "κλειδώνει" στο ζουμπά. Τα αυτιά περιστροφής περιστρέφονται προς τα μέσα/έξω, ανοίγοντας τη διαδρομή για τον χειριστή ώστε να σύρει το τελικό εξάρτημα από τη μήτρα αμέσως, εξοικονομώντας πολύτιμα δευτερόλεπτα σε κάθε κύκλο.

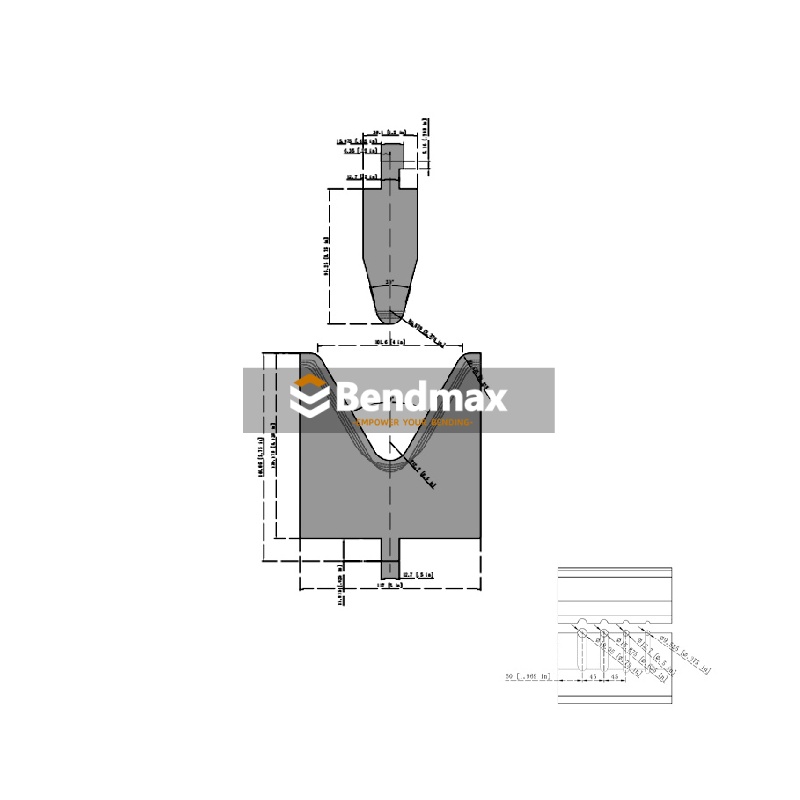

Εργαλείο πρέσας για κάμψη οπλισμούΈχει σχεδιαστεί ειδικά για την κάμψη συμπαγών στρογγυλών ράβδων και οπλισμού χωρίς να παραμορφώνεται η διατομή του υλικού. Σε αντίθεση με τις τυπικές μήτρες V που ισιώνουν το σημείο επαφής, αυτό το εργαλείο διαθέτει μια ημικυκλική αυλάκωση που στηρίζει τη ράβδο, εξασφαλίζοντας ένα τέλειο στρογγυλό προφίλ σε όλη την κάμψη. Κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής, είναι απαραίτητο για την παραγωγή βιδών U, αγκίστρων και οπλισμού σκυροδέματος με σταθερή ακρίβεια και δομική ακεραιότητα.

Στην κατασκευή λαμαρίνας, η διαμόρφωση βαθιών εξαρτημάτων σε σχήμα U ή κλειστών κουτιών συχνά αποτυγχάνει με τα τυπικά εργαλεία λόγω έλλειψης διάκενου, με αποτέλεσμα συγκρούσεις μεταξύ του εξαρτήματος και του διατρητή. Άνω γροθιά με φρένο τύπου παραθύρουλύνει αυτό το κρίσιμο πρόβλημα με την εξειδικευμένη κεντρική δομή παραθύρου. Αυτός ο σχεδιασμός δημιουργεί ένα «πέρασμα» για το τεμάχιο εργασίας, καθιστώντας αυτό που κάποτε ήταν αδύνατο - κάμψη σε βαθιά κοιλότητα - αβίαστο και ακριβές.

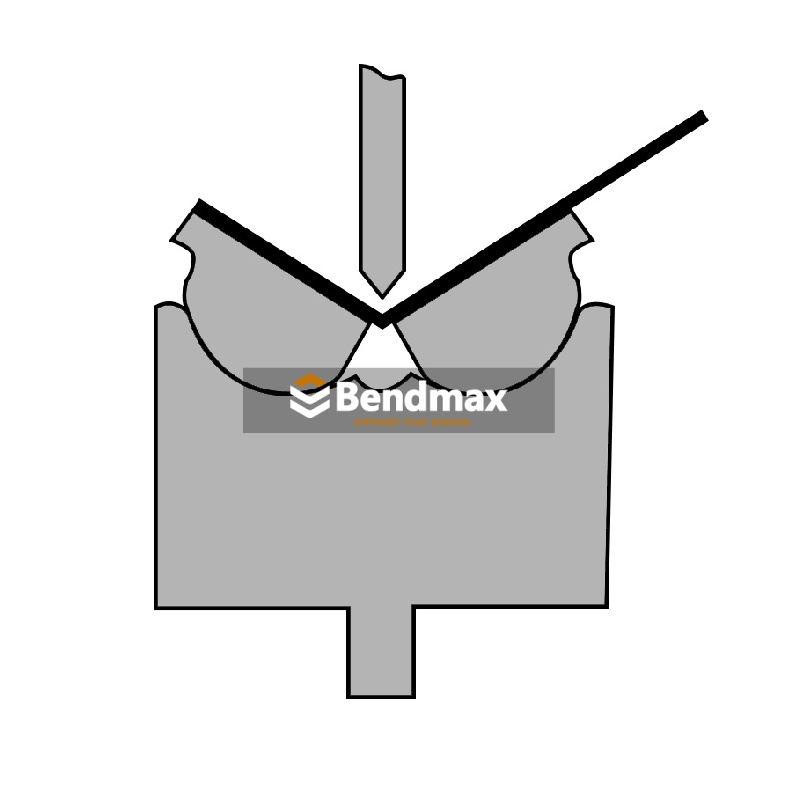

Επιτύχετε άψογη ποιότητα επιφάνειας με το Wing Bending Die μας, ειδικά σχεδιασμένο για να εξαλείφει τις γρατσουνιές και τα σημάδια σχεδίασης σε ευαίσθητα υλικά όπως ανοξείδωτο ατσάλι με φινίρισμα καθρέφτη και αλουμίνιο.Περιστρεφόμενη μήτρα κάμψης πτερυγίων για φύλλοχρησιμοποιεί περιστρεφόμενες επιφάνειες πτερυγίων που κινούνται με το φύλλο, αποτρέποντας την ολίσθηση και την τριβή του υλικού. Είναι η ιδανική λύση για την κάμψη μικρών φλαντζών χωρίς παραμόρφωση, αποτρέποντας τη διόγκωση σε καμπύλες υποτείνουσας και εξασφαλίζοντας ακριβή αποτελέσματα ακόμη και κατά την κάμψη κοντά σε οπές.

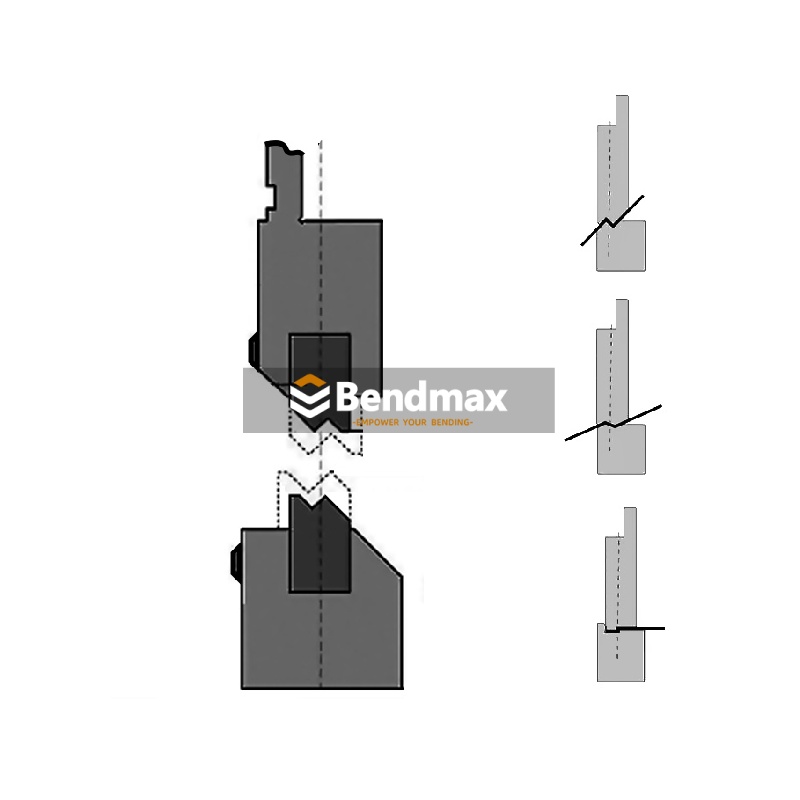

Σετ κοπής κάμψης λαμαρίνας με μετατόπισηΗ κάμψη σε σχήμα Ζ, γνωστή και ως Ζ-κάμψη, είναι μια κρίσιμη διαδικασία στη σύγχρονη κατασκευή λαμαρίνας. Σχεδιασμένη για να δημιουργεί ένα προφίλ σε σχήμα βαθμίδας που μοιάζει με το γράμμα «Ζ», αυτή η τεχνική επιτρέπει τη διαμόρφωση υψηλής ακρίβειας για εξαρτήματα που απαιτούν πολλαπλά επίπεδα με ελεγχόμενες μετατοπίσεις. Σε αυτό το άρθρο, εξερευνούμε τη διαδικασία, τα τεχνικά χαρακτηριστικά, τα οφέλη και τις βιομηχανικές εφαρμογές της κάμψης σε σχήμα Ζ, προσφέροντας μια εικόνα για το πώς αυτή η μέθοδος μπορεί να ανεβάσει τα πρότυπα παραγωγής σας.

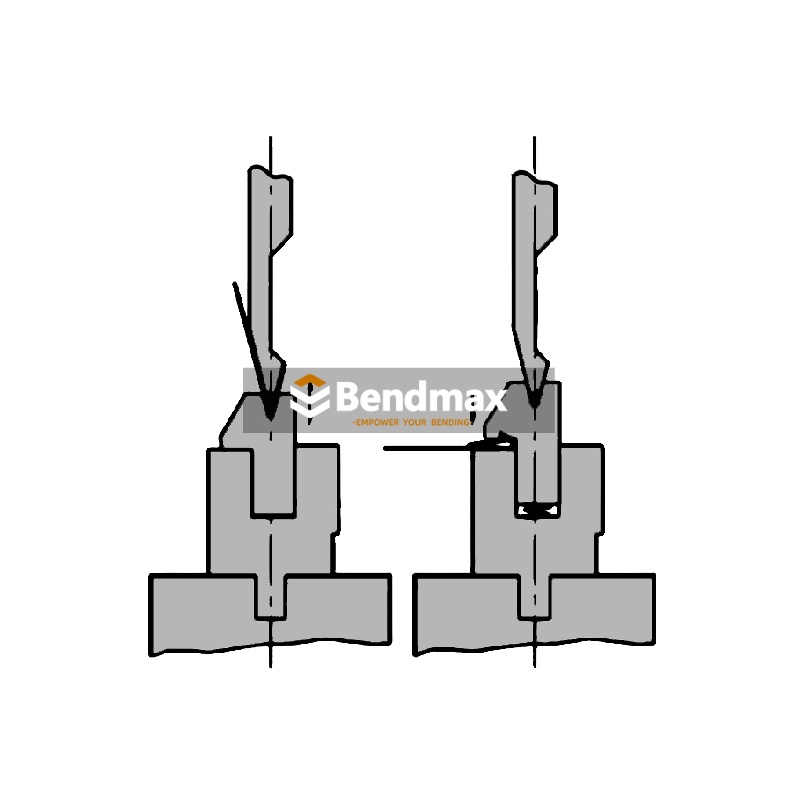

Εργαλείο στριφώματος με ελατήριο και φρένο πρέσαςΔιαθέτει μια ελατηριωτή μήτρα στριφώματος σχεδιασμένη για αποτελεσματική ισοπέδωση λαμαρίνας και φινίρισμα ακμών. Ο μηχανισμός ελατηρίου επιτρέπει στη μήτρα να προσαρμόζεται σε ποικίλα πάχη υλικού, επιτρέποντας την απρόσκοπτη μετάβαση από την κάμψη στην ισοπέδωση με μία μόνο εγκατάσταση. Ιδανικό για τη δημιουργία ασφαλών, ενισχυμένων ακμών (στριφωμάτων) σε πάνελ και περιβλήματα, αυτό το εργαλείο εξασφαλίζει συνεπή αποτελέσματα, ελαχιστοποιεί τον χρόνο εγκατάστασης και βελτιώνει τη συνολική παραγωγικότητα. Υποστηρίζει διάφορους τύπους στριφωμάτων, συμπεριλαμβανομένων των συρματόσχοινων, ανοιχτών και κλειστών στριφωμάτων, καθιστώντας το μια ευέλικτη προσθήκη σε οποιοδήποτε εργαστήριο κατασκευής.

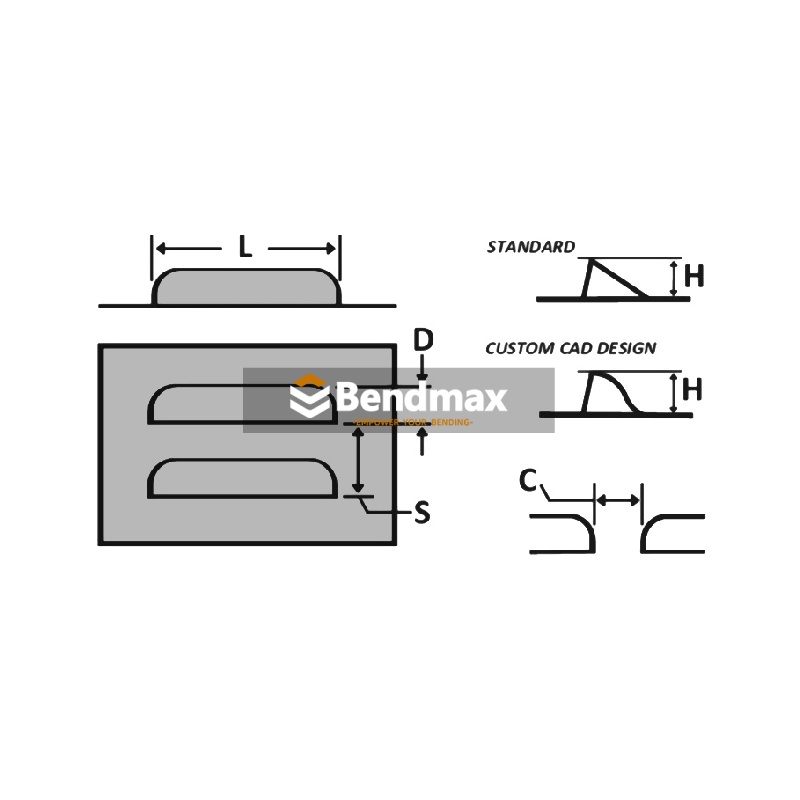

Περσίδα φρένου τύπου για σχηματισμό διατρητικής μήτραςΈχει σχεδιαστεί για την ταχεία παραγωγή περσίδων υψηλής ποιότητας (σχισμών εξαερισμού) σε λαμαρίνα. Με δυνατότητα σχηματισμού μιας πλήρους περσίδας κλειστού άκρου με μία μόνο κίνηση, ενισχύει σημαντικά την απόδοση για την κατασκευή ηλεκτρικών περιβλημάτων, πάνελ HVAC και συστημάτων ψύξης. Το εργαλείο διαθέτει μηχανισμό συγκράτησης με ελατήριο για να εξασφαλίζει ελάχιστη παραμόρφωση φύλλου και συνεπή αποτελέσματα σε διάφορα πάχη υλικού (έως 4,0 mm).

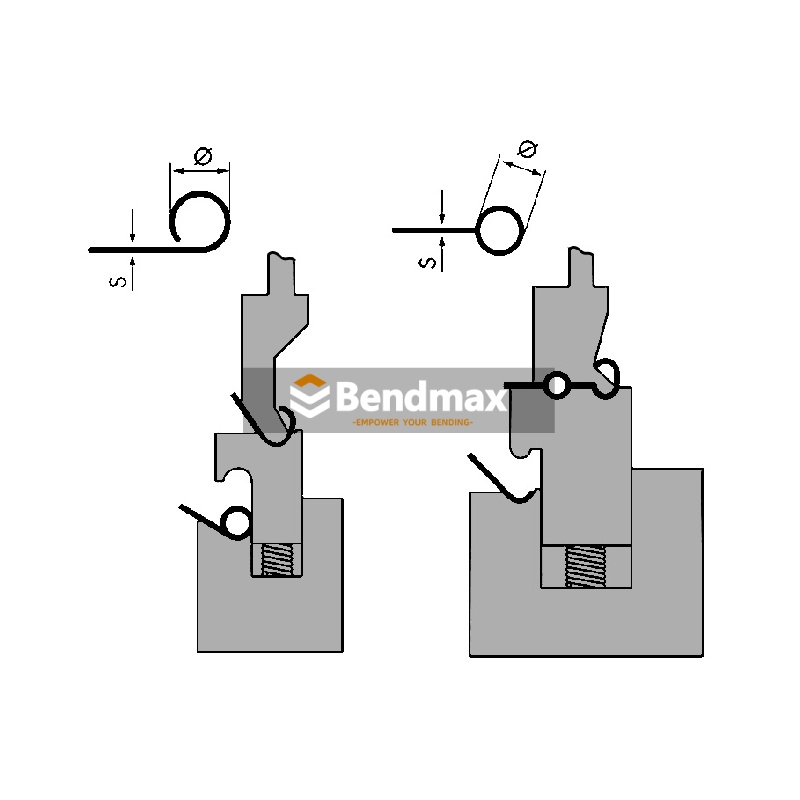

ΑυτόΣετ εργαλείων διαμόρφωσης μεντεσέδων φρένου τύπου πρέσαςέχει σχεδιαστεί για αποτελεσματικό σχηματισμό μεντεσέδων (καμπύλωση) στην κατασκευή λαμαρίνας. Επιτρέπει τη δημιουργία τέλεια στρογγυλών μεντεσέδων για πόρτες, πάνελ, και περιβλήματα σε μόλις δύο ή τρεις κινήσεις. Διαθέτει μηχανισμό συγκράτησης με ελατήριο και ενσωματωμένο οπίσθιο μετρητή, Εξασφαλίζει συνεπή επαναληψιμότητα και ελαχιστοποιεί τα σημάδια στην επιφάνεια. Κατασκευασμένο από υψηλής ποιότητας χάλυβα 42CrMo4, Αυτό το εργαλείο είναι συμβατό με όλα τα μεγάλα συστήματα πρέσας και υποστηρίζει πάχη υλικών έως και 4.0 χιλιοστά.

Η επίτευξη τέλεια πεπλατυσμένων στριφωμάτων και ακριβών προφίλ U συχνά απαιτεί πολλαπλές ρυθμίσεις. Bendmax Flatten Forming U Dieφέρνει επανάσταση σε αυτή τη ροή εργασίας ενσωματώνοντας διπλή λειτουργικότητα σε ένα ισχυρό εργαλείο. Σχεδιασμένο για εφαρμογές που απαιτούν τόσο δομική ακεραιότητα όσο και αισθητική ακρίβεια, αυτό το καλούπι επιτρέπει στους χειριστές να ισιώνουν στριφώματα και να σχηματίζουν κανάλια U με ανώτερη συνέπεια.
