Όταν ο χώρος κάμψης στενεύει, οι γροθιές του Sash βρίσκουν τον δρόμο

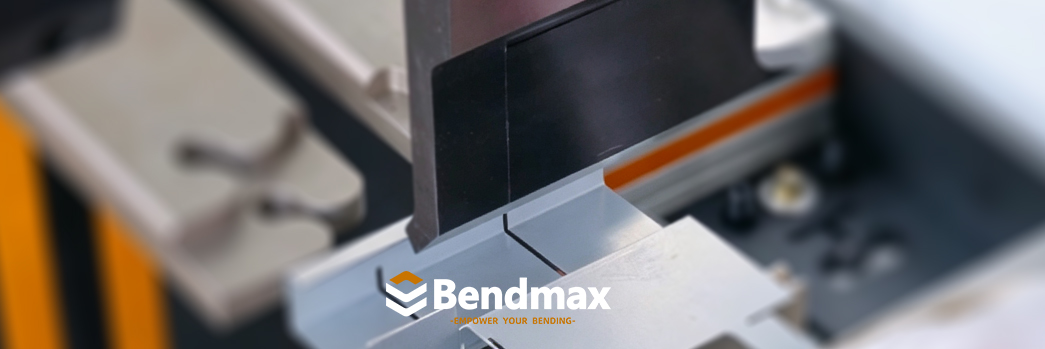

Πώς η γεωμετρία του φύλλου βελτιώνει την πρόσβαση γύρω από γωνίες, κουφώματα και προφίλ παραθύρων

Στα προηγούμενα άρθρα της σειράς Bendmax Common Press Brake Tools, παρουσιάσαμε το Standard Punch για καθημερινή κάμψη και το Gooseneck Punch για εφαρμογές που απαιτούν επιπλέον διάκενο.

Αυτή τη φορά, εξετάζουμε έναν άλλο πρακτικό τύπο τυπικού διατρητικού φρένου: το Ζώνη Punch.

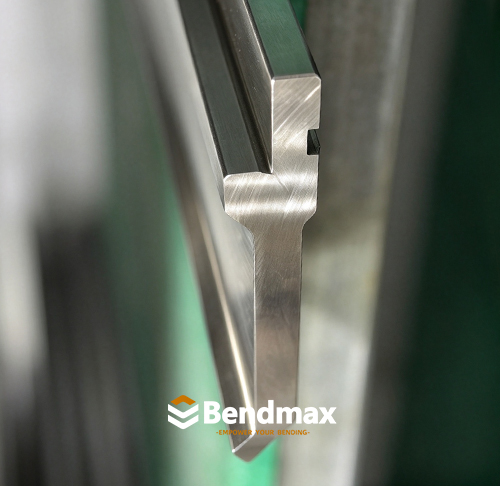

Ένα Sash Punch έχει ένα στενό σώμα και γωνιακή, προς τα μέσα άκρηΑυτή η συμπαγής γεωμετρία επιτρέπει στο ζουμπά να φτάνει σε περιοχές κάμψης όπου ένα συμβατικό φαρδύτερο ζουμπά μπορεί να επηρεάσει το τεμάχιο εργασίας.

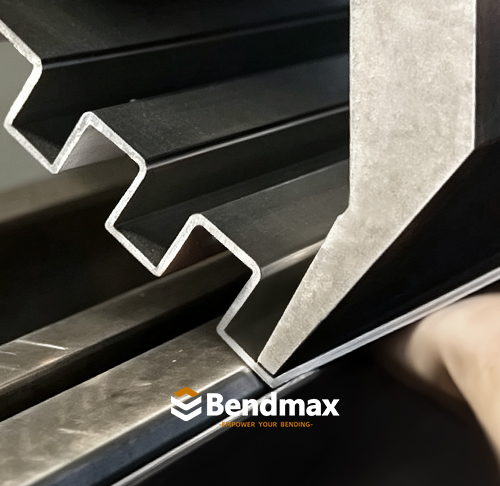

Τι είναι ένα Sash Punch;

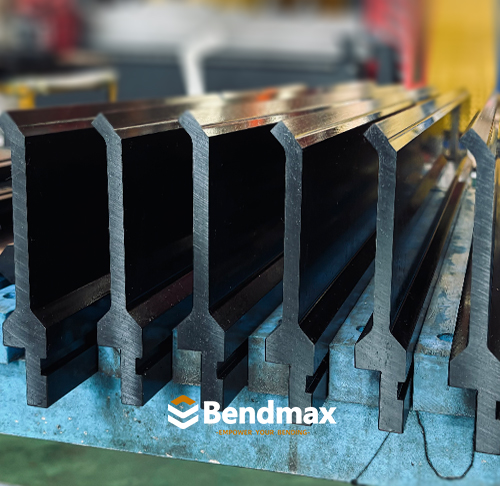

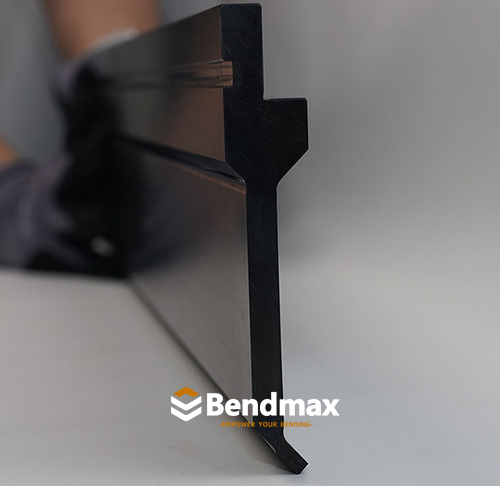

Ένα Sash Punch είναι ένας τύπος στενή γροθιά φρένου τύπου χρησιμοποιείται για την κάμψη λαμαρίνας σε στενούς ή περιορισμένους χώρους.

Το στενό του σώμα και η γωνιακή του άκρη το καθιστούν κατάλληλο για εφαρμογές όπως:

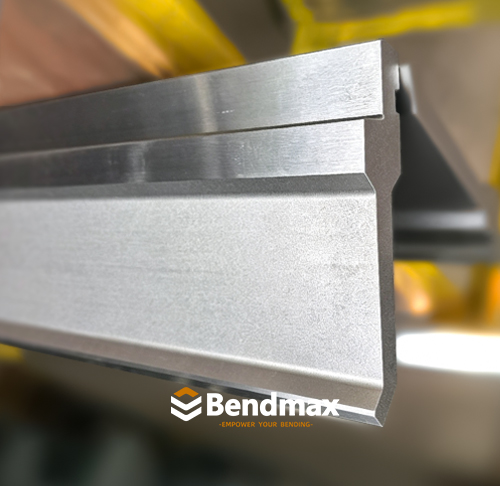

• Πόρτες και πλαίσια

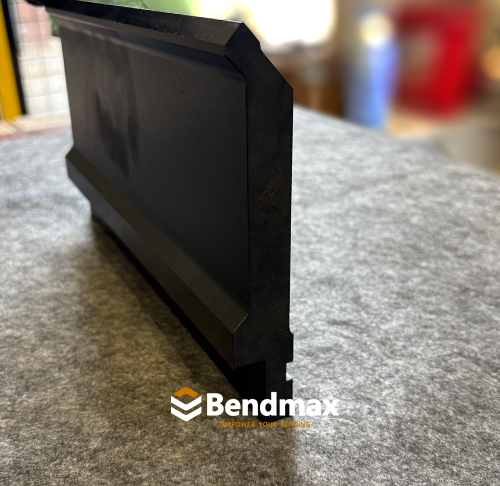

• Κουφώματα παραθύρων και προφίλ φύλλου

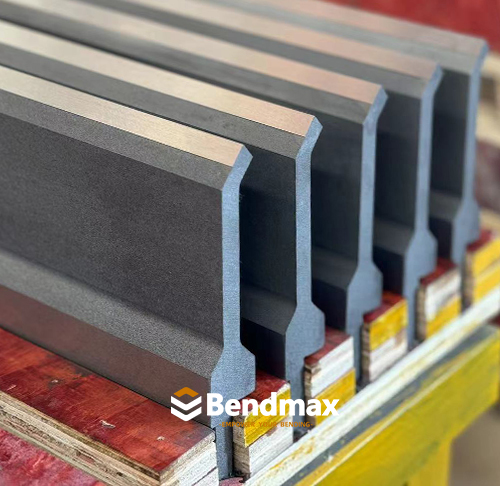

• Στενές διατομές λαμαρίνας

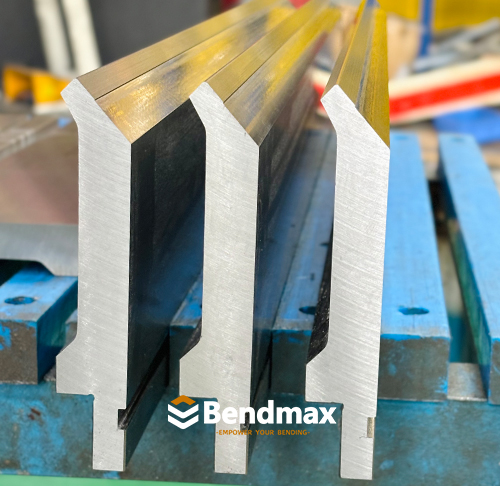

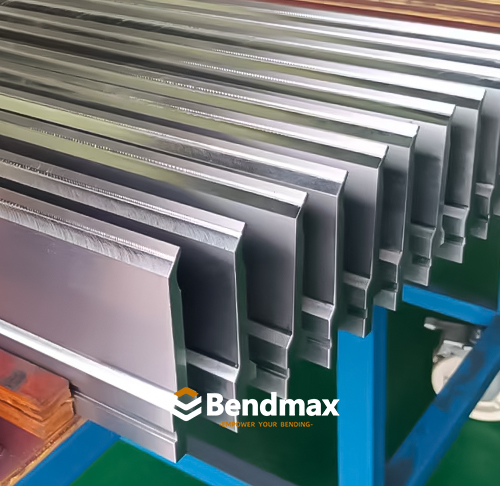

• Κάμψη γωνιών

• Μικρές φλάντζες επιστροφής

• Αρχιτεκτονικές μεταλλικές κατασκευές

• Κάμψη γύρω από περιορισμένα προφίλ

Αν και έχει ένα ιδιαίτερο σχήμα, ένα εργαλείο διαμόρφωσης πλαισίου δεν είναι απαραίτητα ένα ειδικό εργαλείο. Γενικά θεωρείται εξειδικευμένη έκδοση ενός Standard Punch, σχεδιασμένο κυρίως για τη βελτίωση της πρόσβασης σε στενές περιοχές με καμπύλες.



Πώς λειτουργεί ένα τρυπάνι πλαισίου;

Κατά την κάμψη, το στενό σώμα του ζουμπά μειώνει την παρεμβολή μεταξύ του εργαλείου και του τεμαχίου εργασίας. Η γωνιακή άκρη του βοηθά το ζουμπά να φτάσει στην απαιτούμενη γραμμή κάμψης και να εργαστεί γύρω από κοντινές γωνίες ή φλάντζες.

Η βασική διαδικασία είναι:

1. Η λαμαρίνα τοποθετείται στην κάτω μήτρα.

2. Η γωνιακή άκρη του τρυπητήρα έρχεται σε επαφή με το υλικό.

3. Το φύλλο σχηματίζεται γύρω από τη διάτρηση και τη μήτρα.

4. Το στενό προφίλ διάτρησης παρέχει βελτιωμένη πρόσβαση σε περιορισμένες περιοχές.

5. Η απαιτούμενη κάμψη ολοκληρώνεται με λιγότερη παρέμβαση από το εργαλείο.

Το τελικό αποτέλεσμα κάμψης εξαρτάται ακόμα από τη γωνία διάτρησης, την ακτίνα της μύτης, το άνοιγμα της μήτρας, το πάχος του υλικού και το βάθος κάμψης.

Διάτρηση φύλλου έναντι τυπικής διάτρησης

Ένα τυπικό τρυπάνι είναι η συνήθης επιλογή για γενική κάμψη. Ένα τρυπάνι πλαισίου γίνεται χρήσιμο όταν η γεωμετρία του τεμαχίου εργασίας απαιτεί ένα στενότερο προφίλ εργαλείου.

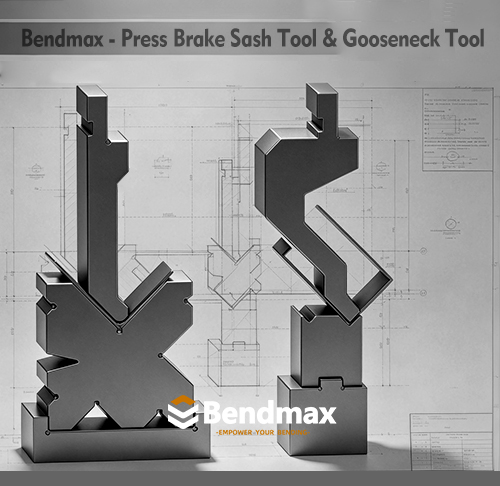

Γροθιά με ζώνη εναντίον γροθιάς με λαιμόκοψη



Οι γροθιές Sash και Gooseneck λύνουν διαφορετικά προβλήματα.

• • Τυπική διάτρηση: Χρησιμοποιείται για κάμψη γενικής χρήσης.

  • Ζώνη διάτρησης: Παρέχει καλύτερη πρόσβαση σε στενούς χώρους και γύρω από γωνίες.

  • Γροθιά με λαιμόκοψη: Παρέχει επιπλέον διάκενο για βαθιά κουτιά, προφίλ U και φλάντζες επιστροφής.

Με απλά λόγια:

Ένα Sash Punch έχει σχεδιαστεί για στενή πρόσβαση, ενώ ένα Gooseneck Punch έχει σχεδιαστεί για μεγαλύτερο κενό.

Η σωστή επιλογή εξαρτάται από το σχήμα και τη θέση του τεμαχίου εργασίας και όχι μόνο από το όνομα της διάτρησης.

Κύρια πλεονεκτήματα ενός Sash Punch

Ένα κατάλληλο Sash Punch μπορεί να παρέχει:

• Καλύτερη πρόσβαση σε στενές περιοχές κάμψης

• Μειωμένες παρεμβολές γύρω από τις γωνίες

• Βελτιωμένη ευελιξία για την παραγωγή κουφωμάτων θυρών και παραθύρων

• Πιο βολική κάμψη στενών προφίλ

• Σταθερά αποτελέσματα σε επαναλαμβανόμενη παραγωγή

• Συμβατότητα με διαφορετικούς τύπους υλικών, όπως ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και αλουμίνιο

Ωστόσο, η πραγματική απόδοση εξαρτάται από το υλικό εργαλείων, τη θερμική επεξεργασία, τις διαστάσεις, την χωρητικότητα της μηχανής και τις απαιτήσεις εφαρμογής.

Πώς να επιλέξετε το σωστό τρυπάνι φύλλου

Πριν επιλέξετε ένα Sash Punch, ελέγξτε τις ακόλουθες πληροφορίες:

• Σχέδιο ή δείγμα τεμαχίου εργασίας

• Τύπος και πάχος υλικού

• Απαιτούμενη γωνία κάμψης

• Εσωτερική ακτίνα κάμψης

• Πλάτος φλάντζας και βάθος προφίλ

• Διαθέσιμος χώρος γύρω από τη στροφή

• Αντιστοίχιση κάτω ζαριού

• Σύστημα εργαλείων φρένων τύπου

• Χωρητικότητα μηχανής και μήκος κάμψης

Η πιο στενή τρυπάνα δεν είναι πάντα η καλύτερη επιλογή. Το εργαλείο πρέπει να παρέχει επαρκή αντοχή και σταθερότητα για το απαιτούμενο φορτίο κάμψης.

Γροθιές Sash από την Bendmax

Η Bendmax κατασκευάζει διατρητήρες και μήτρες πρέσας για τυπικές και εξειδικευμένες εφαρμογές κάμψης.

Οι λύσεις μας για διάτρηση πλαισίων έχουν σχεδιαστεί για κάμψη στενού προφίλ, πρόσβαση σε γωνίες και εφαρμογές όπως η παραγωγή πλαισίων θυρών και παραθύρων. Ανάλογα με τις απαιτήσεις του μηχανήματος και του τεμαχίου εργασίας, τα εργαλεία μπορούν να παρέχονται σε διαφορετικές διαστάσεις, υλικά και συμβατά συστήματα πρέσας.

Για μια κατάλληλη σύσταση, οι πελάτες μπορούν να παρέχουν:

• Σχέδια εξαρτημάτων

• Υλικό και πάχος

• Γωνία κάμψης

• Απαιτούμενη εσωτερική ακτίνα

• Μοντέλο μηχανής

• Σύστημα εργαλείων

• Απαιτούμενο μήκος διάτρησης

Η Bendmax μπορεί στη συνέχεια να αξιολογήσει το προφίλ εργασίας και να προτείνει κατάλληλα εργαλεία για την εφαρμογή.

Ένα Sash Punch είναι ένας πρακτικός τύπος στενού Standard Punch. Το στενό του σώμα και η γωνιακή άκρη του παρέχουν καλύτερη πρόσβαση σε περιοχές με περιορισμένη κάμψη, ειδικά γύρω από γωνίες, κουφώματα θυρών, κουφώματα παραθύρων και στενά προφίλ λαμαρίνας.

Δεν έχει σχεδιαστεί κυρίως για βαθύ κυβισμό όπως ένα Gooseneck Punch. Ο κύριος σκοπός του είναι να φτάστε σε στενές περιοχές κάμψης όπου ένα συμβατικό Standard Punch μπορεί να επηρεάσει.

Οι τυπικές διατρήσεις παρέχουν γενική ευελιξία. Οι διατρήσεις με λαιμόκοψη δημιουργούν μεγαλύτερο διάκενο. Οι διατρήσεις πλαισίου βελτιώνουν την πρόσβαση σε στενές περιοχές κάμψης.

Συχνές ερωτήσεις

1. Ποια υλικά μπορούν να λυγίσουν με ένα Sash Punch;

Οι διατρητές πλαισίων μπορούν να χρησιμοποιηθούν για κοινές λαμαρίνες όπως ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και αλουμίνιο. Το κατάλληλο πάχος υλικού και το φορτίο κάμψης εξαρτώνται από τον διατρητή, το άνοιγμα της μήτρας και την χωρητικότητα της μηχανής.



2. Ποια συστήματα εργαλείων πρέσας είναι συμβατά με τα Sash Punches;

Τα διατρητικά φύλλα μπορούν να κατασκευαστούν για διαφορετικά συστήματα εργαλείων πρέσας, συμπεριλαμβανομένων των συστημάτων Amada, WILA, Trumpf, LVD και Bystronic, ανάλογα με την απαιτούμενη διεπαφή και τη διαμόρφωση του μηχανήματος.



3. Μπορεί να χρησιμοποιηθεί ένα Sash Punch για κοντά φτερά και στενά προφίλ;



Ναι. Το λεπτό του σώμα και το γωνιακό προφίλ εργασίας του μπορούν να παρέχουν καλύτερη πρόσβαση κατά την κάμψη μικρών φλαντζών, στενών τμημάτων και προφίλ κοντά σε γωνίες, όπου ένα συμβατικό ζουμπά μπορεί να έχει περιορισμένη πρόσβαση.



4. Ποιες προδιαγραφές του Sash Punch πρέπει να ελέγξω πριν παραγγείλω;

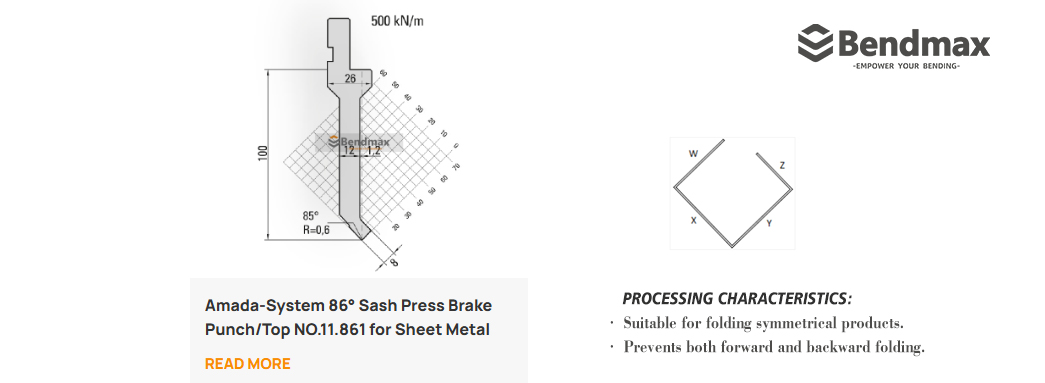

Σημαντικές προδιαγραφές περιλαμβάνουν τη γωνία διάτρησης, την ακτίνα της μύτης, το ύψος του εργαλείου, το μήκος, το σύστημα εργαλείων, το υλικό, την απαιτούμενη απόσταση και το μέγιστο φορτίο. Θα πρέπει επίσης να λαμβάνονται υπόψη οι διαστάσεις του τεμαχίου εργασίας και η ακολουθία κάμψης.



5. Μπορεί η Bendmax να κατασκευάσει διατρητικά φύλλα σε προσαρμοσμένα μεγέθη;



Ναι. Η Bendmax μπορεί να κατασκευάσει διατρητικά πλαίσια σύμφωνα με σχέδια, δείγματα ή καθορισμένες διαστάσεις. Προσαρμοσμένες γωνίες, ύψη, ακτίνες, μήκη και διεπαφές εργαλείων μπορούν να αξιολογηθούν ανάλογα με την εφαρμογή.



6. Πώς μπορώ να επιλέξω το σωστό τρυπάνι πλαισίου για την εφαρμογή μου;



Παρέχετε το υλικό, το πάχος, τη γωνία κάμψης, την εσωτερική ακτίνα, τις διαστάσεις της φλάντζας, το μοντέλο της μηχανής και το σύστημα εργαλείων. Ένα σχέδιο ή φωτογραφία εξαρτήματος είναι ιδιαίτερα χρήσιμο για τον έλεγχο του διάκενου και την επιλογή του κατάλληλου συνδυασμού διάτρησης και μήτρας.



7. Μπορεί να χρησιμοποιηθεί ένα Sash Punch με την υπάρχουσα μήτρα φρένου πρέσας μου;



Σε πολλές περιπτώσεις, ναι, υπό την προϋπόθεση ότι ο διατρητής και η μήτρα είναι συμβατά ως προς το σύστημα εργαλείων, τη γωνία εργασίας, την ακτίνα και τις απαιτήσεις διαμόρφωσης. Το υπάρχον άνοιγμα μήτρας θα πρέπει επίσης να ελεγχθεί σε σχέση με το πάχος του υλικού και την απαιτούμενη ακτίνα κάμψης. Η Bendmax μπορεί να βοηθήσει στην επαλήθευση του συνδυασμού εργαλείων πριν από την παραγγελία.
