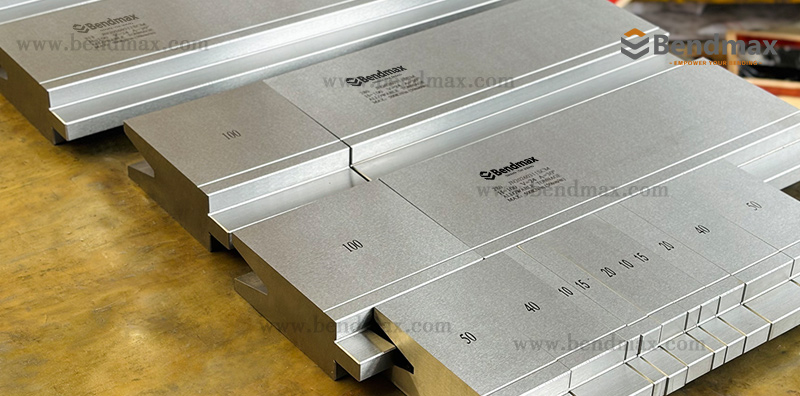

Μήτρα U vs Μήτρα V: Ποια μήτρα φρένου πρέσας είναι καλύτερη για κάμψη λαμαρίνας;Στη σύγχρονη κατασκευή λαμαρίνας, η επιλογή του σωστού εργαλείου πρέσας είναι εξίσου σημαντική με την επιλογή της σωστής μηχανής κάμψης. Μεταξύ όλων των επιλογών εργαλείων με χαμηλότερο κόστος, V πεθαίνει και Ο θάνατος σου είναι οι δύο πιο συχνά χρησιμοποιούμενες λύσεις σε εργασίες κάμψης πρέσας.Παρόλο που και τα δύο έχουν σχεδιαστεί για κάμψη λαμαρίνας, οι δομές, οι εφαρμογές, η απόδοση κάμψης και οι δυνατότητες διαμόρφωσης είναι πολύ διαφορετικές.Πολλοί κατασκευαστές αντιμετωπίζουν συχνά το ίδιο ερώτημα:Πρέπει αυτό το μέρος να λυγίσει με μήτρα V ή με μήτρα U;Σε ορισμένες περιπτώσεις, μια τυπική μήτρα V μπορεί να αντικαταστήσει μια μήτρα U και να μειώσει το κόστος εργαλείων. Ωστόσο, σε άλλες περιπτώσεις, η χρήση μήτρας V αντί για μήτρα U μπορεί να οδηγήσει σε παρεμβολές, παραμόρφωση, κακή συνοχή γωνίας ή ακόμη και αστοχία κάμψης.Αυτό το άρθρο εξηγεί τις διαφορές μεταξύ μήτρες U και μήτρες V για φρένο τύπου, συμπεριλαμβανομένων:Ταξινομήσεις εργαλείωνΔομικές διαφορέςΚύρια πλεονεκτήματαΤυπικές εφαρμογέςΌταν μια μήτρα V μπορεί να αντικαταστήσει μια μήτρα UΌταν ο θάνατος ενός U είναι απολύτως απαραίτητοςΕάν ασχολείστε με την κάμψη λαμαρίνας, την επιλογή εργαλείων πρέσας CNC ή την παραγωγή κάμψης κουτιών, αυτός ο οδηγός θα σας βοηθήσει να επιλέξετε τη σωστή λύση εργαλείων.Κατανόηση των μήτρων V σε εργαλεία φρένων πρέσαςA V πεθαίνουν είναι η πιο ευρέως χρησιμοποιούμενη κάτω μήτρα στην κάμψη φρένων πρέσας.Η αυλάκωση εργασίας έχει σχεδιαστεί σε σχήμα V και χρησιμοποιείται κυρίως για τυπικές εργασίες κάμψης με αέρα και κάμψης κάτω μέρους.Λόγω της ευελιξίας και του χαμηλότερου κόστους παραγωγής της, η μήτρα V έχει γίνει η τυπική λύση εργαλείων για τα περισσότερα εργαστήρια κατασκευής λαμαρίνας.Κοινοί τύποι μήτρων VΜονή μήτρα VΟ Μονή μήτρα V περιέχει ένα άνοιγμα σε σχήμα V και χρησιμοποιείται συνήθως για τυπικές εφαρμογές κάμψης λαμαρίνας.Τυπικές εφαρμογές περιλαμβάνουν:κάμψη 90 μοιρώνΚάμψη αέραΚάμψη από ανοξείδωτο χάλυβαΚατασκευή από μαλακό χάλυβαΓενικής χρήσης διαμόρφωσηΚύρια πλεονεκτήματα:Απλή δομήΓρήγορη εγκατάστασηΧαμηλό κόστος εργαλείωνΥψηλή ακρίβεια κάμψηςΚατάλληλο για αυτοματοποιημένη παραγωγήΟι μήτρες μονού V είναι ιδανικές για λειτουργίες υψηλής απόδοσης με πρέσα CNC.Σύστημα Wila-System 86° H100 Μονό V Καλούπι Αρ. 29336Προσαρμοσμένο σκληρυμένο εργαλείο κάμψης V / κάτω εργαλείοΠιεστικό φρένο βαρέως τύπου Amada-system Large V Die80° για κάμψη παχιάς πλάκαςΣύστημα LVD 30° R1.2 V12 H130 NO.26253Υψηλής ακρίβειας φρένο τύπου V DieΔιπλό V ζάριA Διπλό V ζάρι περιλαμβάνει δύο ανοίγματα σχήματος V με διαφορετικά μεγέθη. Αυτός ο σχεδιασμός επιτρέπει στους χειριστές να επεξεργάζονται διαφορετικά πάχη υλικών χωρίς να αλλάζουν συχνά τα εργαλεία.Φόντα:Μειώνει τον χρόνο εγκατάστασης των εργαλείωνΒελτιώνει την ευελιξία παραγωγήςΕξοικονομεί χώρο στο απόθεμα εργαλείωνΟι μήτρες διπλού V χρησιμοποιούνται ευρέως σε μεσαία και μεγάλα εργοστάσια κατασκευής.Amada System Press Brake 2V Die NO.20.347Διπλό V 85° V12/V20 για κάμψη ακριβείας ελαφρού μετρητήAmada-system Press Brake 2V-Die NO.20.82085° Διπλό V 32mm/40mm με άνω και κάτω ανοίγματα VΜήτρα πολλαπλών VA Μήτρα πολλαπλών V ενσωματώνει πολλαπλά ανοίγματα V σε ένα σώμα μήτρας.Είναι ιδιαίτερα κατάλληλο για:Ευέλικτη κατασκευήΓραμμές παραγωγής πολλαπλών προϊόντωνΑυτοματοποιημένα συστήματα κάμψηςΟφέλη:Γρήγορη εναλλαγή εργασίαςΧαμηλότερη επένδυση σε εργαλείαΒελτιωμένη αποδοτικότητα παραγωγήςΣύστημα Amada, 4-Way V Die, με φρένο τύπου Amada, NO.28.820Universal Multi-V Block 20-70mmΑκτίνα V DieA Ακτίνα V Die διαθέτει στρογγυλεμένη αυλάκωση στο κάτω μέρος αντί για αιχμηρό V.Χρησιμοποιείται συνήθως για:Απαιτήσεις μεγαλύτερης ακτίνας κάμψηςΠροστασία επιφάνειαςΜείωση σημαδιών σε ανοξείδωτο χάλυβα και αλουμίνιο Κατανόηση των μήτρων U σε εργαλεία φρένων τύπου pressA πεθαίνεις είναι μια κάτω μήτρα βαθιού καναλιού σχεδιασμένη ειδικά για την κάμψη εξαρτημάτων με βαθιές φλάντζες ή δομές σε σχήμα κουτιού.Σε σύγκριση με τις τυπικές μήτρες V, οι μήτρες U παρέχουν σημαντικά μεγαλύτερο χώρο στο εσωτερικό του ανοίγματος της μήτρας.Αυτό τα καθιστά ιδιαίτερα κατάλληλα για πολύπλοκες εργασίες κάμψης όπου είναι πιθανό να εμφανιστούν παρεμβολές.Κοινοί τύποι μήτρων UΤυπικό U DieΗ τυπική μήτρα U χρησιμοποιείται κυρίως για:Κάμψη κουτιούΚάμψη ντουλαπιούΚατασκευή περιβλήματοςΒαθιά διαμόρφωση φλάντζαςΧαρακτηριστικά:Σχεδιασμός με βαθιά αυλάκωσηΑυξημένη απόσταση κάμψηςΜειωμένος κίνδυνος παρεμβολώνΜεγάλο άνοιγμα U DieΑυτός ο τύπος μήτρας U έχει σχεδιαστεί για:Μεγάλες φλάντζες επιστροφήςΧοντρό μεταλλικό φύλλοΕφαρμογές κάμψης μεγάλης ακτίναςΦόντα:Ευκολότερη τοποθέτηση εξαρτημάτωνΚαλύτερη συμβατότητα με υπερμεγέθη τεμάχια εργασίαςΜη σημάνσιμο U DieΟι μη σημαδεμένες μήτρες U συνήθως περιλαμβάνουν:Ένθετα από νάιλονΠροστασία από πολυουρεθάνηΥλικά προστασίας επιφανειώνΑυτές οι μήτρες χρησιμοποιούνται ευρέως για:Καθρέφτης από ανοξείδωτο ατσάλιΔιακοσμητικά πάνελΦύλλα αλουμινίουΒαμμένη λαμαρίναΠροσαρμοσμένες μήτρες UΟι προσαρμοσμένες μήτρες U έχουν σχεδιαστεί ειδικά για μοναδικές δομές τεμαχίων.Είναι συνηθισμένα σε βιομηχανίες όπως:Κατασκευή ανελκυστήρωνΕξοπλισμός κουζίναςΛαμαρίνα αυτοκινήτωνΠαραγωγή ηλεκτρικών ντουλαπιώνΤυπικό U DieΜήτρα φρένου βαθιάς διοχέτευσης σχεδιασμένη για κάμψη κουτιών, βαθιές φλάντζες και διαμόρφωση λαμαρίνας χωρίς παρεμβολές.Τυπική μήτρα καναλιούΤυπική κάτω μήτρα τύπου καναλιού κατάλληλη για κάμψη σχήματος U, διαμόρφωση περιβλήματος και λειτουργίες κάμψης πολλαπλών σταδίων.Μήτρες καναλιών χωρίς σημάδιαΜη σημαδεμένες μήτρες καναλιών με σχεδιασμό προστασίας επιφάνειας για κάμψη από ανοξείδωτο χάλυβα, αλουμίνιο και διακοσμητική λαμαρίνα.Χωρίς Σημάδι U DieΚάτω καλούπι σχήματος U με προστασία από πολυουρεθάνη ή νάιλον για την αποφυγή γρατσουνιών κατά τη διάρκεια εφαρμογών ακριβούς κάμψης.Προσαρμοσμένες μήτρες UΜήτρες U κατά παραγγελία, σχεδιασμένες για ειδικά προφίλ, κάμψη σε βαθιά κυλινδρικά πλαίσια και σύνθετες απαιτήσεις διαμόρφωσης λαμαρίνας.Κύριες διαφορές μεταξύ των μήτρων U και των μήτρων VΣύγκρισηV DieΠεθαίνειςΔομή εργαλείουΣτενή αυλάκωση σε σχήμα VΤυποποιημένη δομήΚατάλληλο για γενική κάμψηΒαθιά κοιλότητα σε σχήμα UΜεγαλύτερη εσωτερική απόστασηΣχεδιασμένο για βαθιά ή σύνθετη κάμψηΕύρος εφαρμογήςΤυπικές καμπύλες 90°Κάμψη αέραΥψηλής ταχύτητας παραγωγήΓενική κατασκευή λαμαρίναςΚάμψη κουτιούΒαθιά μέρη φλάντζαςΣτροφές επιστροφήςΠολυβάθμιες λειτουργίες κάμψηςΑντίσταση παρεμβολώνΑυτή είναι μία από τις μεγαλύτερες διαφορές.Κατά την κάμψη βαθιών εξαρτημάτων, το τεμάχιο εργασίας μπορεί να συγκρουστεί με:• Ώμοι μήτρας• Πλευρικά τοιχώματα μήτρας• Δομή άνω διάτρησηςΟι μήτρες U παρέχουν επιπλέον εσωτερικό χώρο που αποτρέπει τις παρεμβολές κατά τη διάρκεια εργασιών βαθιάς κάμψης.Πλεονεκτήματα μεταξύ των κυβικών σωλήνων V & UΠλεονεκτήματα των κύβων VΠλεονεκτήματα των μήτρων UΥψηλότερη αποδοτικότητα παραγωγήςΟι μήτρες V είναι πιο εύκολες στην εγκατάσταση και αντικατάσταση, καθιστώντας τες ιδανικές για:Αυτοματοποίηση πρέσας CNCΣυστήματα κάμψης ρομπότΠεριβάλλοντα μαζικής παραγωγήςΚαλύτερη απόσταση για βαθιά κάμψηΑυτό είναι το σημαντικότερο πλεονέκτημα των μήτρων U.Κατά την κάμψη δομών με βαθύ κουτί, οι τυπικές μήτρες V συχνά δημιουργούν προβλήματα παρεμβολής.Οι μήτρες U λύνουν αυτό το πρόβλημα παρέχοντας μια βαθύτερη κοιλότητα.Χαμηλότερο κόστος εργαλείωνΛόγω της απλούστερης δομής τους, οι μήτρες V είναι πιο οικονομικές από τις μήτρες U.Αυτό μειώνει:Αρχική επένδυση σε εργαλείαΚόστος αποθεμάτωνΈξοδα συντήρησηςΚαλύτερο για κατασκευή κουτιών και ντουλαπιώνΟι εφαρμογές περιλαμβάνουν:Ηλεκτρικά ερμάριαΚουτιά ελέγχουΠεριβλήματα διακομιστώνΕξοπλισμός κουζίναςΑυτά τα προϊόντα συχνά απαιτούν πολλαπλές βαθιές κάμψεις.Οι μήτρες U βελτιώνουν σημαντικά τη σταθερότητα σχηματισμού.Καλύτερη συμβατότηταΟι μήτρες V είναι συμβατές με τα περισσότερα τυπικά συστήματα εργαλείων πρέσας. Για παράδειγμα:Εργαλεία ευρωπαϊκού τύπουΑμερικανικά εργαλείαΣυστήματα WILAΣυστήματα TrumpfΜειωμένος κίνδυνος επιφανειακής ζημιάςΠολλές μήτρες U έχουν σχεδιαστεί με συστήματα προστασίας που δεν αφήνουν σημάδια. Αυτό είναι απαραίτητο για:Διακοσμητικό ανοξείδωτο ατσάλιΠάνελ αλουμινίουΒαμμένες επιφάνειεςΙδανικό για κάμψη αέραΗ σύγχρονη κάμψη με πρέσα βασίζεται ολοένα και περισσότερο στην τεχνολογία κάμψης με αέρα. Οι μήτρες V είναι η προτιμώμενη επιλογή επειδή προσφέρουν:Ευέλικτος έλεγχος γωνίαςΧαμηλότερες απαιτήσεις χωρητικότηταςΜεγαλύτερη διάρκεια ζωής εργαλείουΚατάλληλο για σύνθετες κατασκευέςΟι μήτρες U είναι συχνά απαραίτητες για:Στροφές επιστροφήςΚλειστά κανάλιαΒαθιά κάμψη προφίλΑυτές οι δομές είναι δύσκολο ή αδύνατο να υποστούν επεξεργασία με τυπικές μήτρες V.Πότε μπορεί μια μήτρα V να αντικαταστήσει μια μήτρα U;Σε ορισμένες εφαρμογές κάμψης, μια μήτρα V μπορεί να αντικαταστήσει με επιτυχία μια μήτρα U.Αυτό βοηθά στη μείωση του κόστους εργαλείων και στη βελτίωση της ευελιξίας. Επομένως, ο απώτερος σκοπός της εισαγωγής των αρχών λειτουργίας τους και των πλεονεκτημάτων και μειονεκτημάτων τους είναι να μας επιτρέψει να τα χρησιμοποιούμε λογικά και αποτελεσματικά για την εξυπηρέτηση των αναγκών μας.Ωστόσο, πρέπει να ληφθούν υπόψη αρκετές σημαντικές προϋποθέσεις.1. Το ύψος της φλάντζας είναι σχετικά μικρόΕάν η φλάντζα είναι ρηχή, είναι λιγότερο πιθανό να προκληθούν παρεμβολές. Σε αυτήν την περίπτωση, ένα τυπικό καλούπι V μπορεί να είναι επαρκές.Συνηθισμένα παραδείγματα περιλαμβάνουν:Μικρά κανάλιαΡηχά κουτιάΕλαφριές στροφές επιστροφής2. Χρησιμοποιείται ένα μεγαλύτερο άνοιγμα VΗ αύξηση του μεγέθους του ανοίγματος σε σχήμα V δημιουργεί περισσότερο χώρο. Αυτό επιτρέπει σε ορισμένες ρηχές κατασκευές σε σχήμα κουτιού να κάμπτονται χωρίς μήτρα U.Ωστόσο, μεγαλύτερα ανοίγματα V παράγουν επίσης:Μεγαλύτερη εσωτερική ακτίναΠερισσότερη επιστροφή στην εποχή μαςΜειωμένη ακρίβεια κάμψης3. Χρησιμοποιείται κάμψη με αέραΗ κάμψη με αέρα μειώνει την επαφή μεταξύ του τεμαχίου εργασίας και της μήτρας. Αυτό μπορεί να βοηθήσει στην αποφυγή παρεμβολών σε ορισμένες πολύπλοκες εργασίες κάμψης.Ως αποτέλεσμα, πολλά σύγχρονα εργαστήρια κατασκευής χρησιμοποιούν:Μεγάλες μήτρες VΜέθοδοι κάμψης αέραγια τη μείωση της ανάγκης για εξειδικευμένες μήτρες U.4. Χρησιμοποιούνται γροθιές με λαιμόκοψηΜερικές φορές η παρεμβολή προέρχεται από το πάνω ζουμπά αντί για το κάτω καλούπι.Χρησιμοποιώντας:Γροθιές με λαιμόκοψηΒαθιές γροθιές στο λαιμόμπορεί να επιτρέψει σε μια τυπική μήτρα V να ολοκληρώσει πιο σύνθετες καμπύλες.Σημαντικοί κίνδυνοι κατά την αντικατάσταση μήτρων U με μήτρες VΠαρόλο που η αντικατάσταση μιας μήτρας U με μια μήτρα V μπορεί να μειώσει το κόστος των εργαλείων, εισάγει επίσης αρκετούς κινδύνους.Προβλήματα παρεμβολώνΕάν η φλάντζα είναι πολύ βαθιά, το τεμάχιο εργασίας μπορεί να συγκρουστεί με τους ώμους της μήτρας. Αυτό μπορεί να προκαλέσει:ΠαραμόρφωσηΖημιά στο εργαλείοΑτελής κάμψηΜεγαλύτερη ακτίνα κάμψηςΤα μεγάλα ανοίγματα σε σχήμα V αυξάνουν την εσωτερική ακτίνα κάμψης. Αυτό μπορεί να επηρεάσει:Συναρμολόγηση προϊόντοςΑκρίβεια διαστάσεωνΣυνέπεια εμφάνισηςΑυξημένη επιστροφή στην αρχική περίοδοΗ κάμψη με αέρα με μεγάλες μήτρες V συνήθως δημιουργεί μεγαλύτερη επαναφορά. Ενδέχεται να απαιτείται πρόσθετη αντιστάθμιση γωνίας.Σήμανση επιφάνειαςΟι τυπικές μήτρες V μπορούν εύκολα να αφήσουν σημάδια σε:Ανοξείδωτο ατσάλιΑλουμίνιοΔιακοσμητικές επιφάνειεςΣε αυτές τις περιπτώσεις, οι μήτρες U που δεν αφήνουν σημάδια είναι ασφαλέστερες.Πότε ένα V Die ΔΕΝ μπορεί να αντικαταστήσει ένα U Die;Υπάρχουν αρκετές περιπτώσεις όπου μια μήτρα U είναι απαραίτητη.Κάμψη βαθέος κουτιούΤα βαθιά ηλεκτρικά ερμάρια και τα εξαρτήματα περιβλήματος συνήθως απαιτούν μήτρες U, επειδή οι τυπικές μήτρες V δεν παρέχουν επαρκή απόσταση.Πολυβάθμια κάμψηΚαθώς σχηματίζονται περισσότερες καμπύλες, η δομή του τεμαχίου εργασίας γίνεται ολοένα και πιο περίπλοκη.Οι μήτρες U παρέχουν τον χώρο που απαιτείται για τη διαμόρφωση σε μεταγενέστερα στάδια.Μεγάλες φλάντζες επιστροφήςΟι μεγάλες φλάντζες αυξάνουν σημαντικά τους κινδύνους παρεμβολών.Ειδικά για παχιά υλικά, οι μήτρες U είναι συχνά απαραίτητες.Υψηλές απαιτήσεις καλλυντικών επιφανειώνΓια ανοξείδωτο χάλυβα με καθρέφτη ή βαμμένη λαμαρίνα, οι μήτρες U με προστατευτικά ένθετα παρέχουν πολύ καλύτερη προστασία της επιφάνειας.Ειδικές εφαρμογές διαμόρφωσηςΕφαρμογές όπως:ΣτρήφωμαΣτροφές επιστροφήςΣχηματισμός βαθέων καναλιώνσυνήθως απαιτούν ειδικές μήτρες U.Πώς να επιλέξετε το σωστό καλούπι φρένου πρέσαςΕπιλέξτε ένα ζάρι V όταν:Εκτέλεση τυπικής κάμψηςΠροτεραιότητα στην αποδοτικότητα της παραγωγήςΧρήση αυτοματοποιημένων συστημάτων κάμψηςΕπεξεργασία γενικών εξαρτημάτων λαμαρίναςΔιάλεξε ένα U Die When:Κάμψη δομών βαθιού κουτιούΣχηματισμός μεγάλων φλαντζών επιστροφήςΕπεξεργασία σύνθετων εξαρτημάτωνΠρόληψη παρεμβολώνΠροστασία διακοσμητικών επιφανειώνΣτη σύγχρονη κάμψη με πρέσα, ούτε οι μήτρες U ούτε οι μήτρες V είναι γενικά καλύτερες. Αντίθετα:Κάθε τύπος εργαλείου έχει σχεδιαστεί για διαφορετικές απαιτήσεις κάμψης.Οι μήτρες V είναι ιδανικές για:Τυποποιημένη παραγωγήΥψηλής ταχύτητας κατασκευήΚάμψη γενικής χρήσηςΟι μήτρες U είναι απαραίτητες για:Βαθιά κάμψη κουτιούΣύνθετες γεωμετρίεςΕφαρμογές ευαίσθητες σε παρεμβολέςΥψηλές αισθητικές απαιτήσειςΣήμερα, πολλοί κατασκευαστές λαμαρίνας προσπαθούν να αντικαταστήσουν τις μήτρες σχήματος U με μήτρες σχήματος V, όποτε είναι δυνατόν, προκειμένου να:Μειώστε το κόστος των εργαλείωνΒελτιώστε την ευελιξίαΑπλοποιήστε την παραγωγήΩστόσο, για εφαρμογές βαθιάς και σύνθετης κάμψης, οι μήτρες U παραμένουν αναντικατάστατες.Η καλύτερη στρατηγική εργαλείων είναι συνήθως ένας ισορροπημένος συνδυασμός:Τυπικές μήτρες VΜήτρες πολλαπλών VΤο Deep U πεθαίνειΜήτρες U χωρίς σήμανσηΑυτό παρέχει τη βέλτιστη ισορροπία μεταξύ:Ποιότητα κάμψηςΑποδοτικότητα παραγωγήςΕυελιξία εργαλείωνΈλεγχος κόστους παραγωγήςΣχετικά άρθρα που μπορεί να σας ενδιαφέρουν:"Συνήθεις τύποι μήτρων φρένων πρέσας με άνοιγμα V και οι εφαρμογές τους""Πώς να υπολογίσετε τη χωρητικότητα της πρέσας φρένου για διαφορετικά εργαλεία (Πλήρης οδηγός 2026)""Πώς να επιλέξετε το σωστό εργαλείο φρένου πρέσας με βάση τη δύναμη κάμψης""Τι είναι η Εργαλειομηχανή Πρεσαριστής Φρένων; Ο Απόλυτος Οδηγός για Κατασκευαστές"
