Ένας πλήρης οδηγός για μήτρες μονού V, διπλού V, 4 κατευθύνσεων και πολλαπλών V

Συνήθεις τύποι μήτρων φρένων τύπου V και οι εφαρμογές τους

Σε εργασίες κάμψης λαμαρίνας, πολλοί χειριστές αναγκάζονται να χρησιμοποιούν ακατάλληλα εργαλεία απλώς και μόνο επειδή τα σωστά Εργαλεία φρένων βαρέως τύπου δεν είναι άμεσα διαθέσιμο. Παραδόξως, αποδεκτά εξαρτήματα μπορούν μερικές φορές να παραχθούν χρησιμοποιώντας εντελώς διαφορετικές διατάξεις εργαλείων.

Ωστόσο, αυτή η προσέγγιση είναι:

Ανεπαρκής
Δύσκολο να επαναληφθεί
Ασταθής ποιότητα
Επιβλαβές για την αποτελεσματικότητα της ροής εργασίας

Η βέλτιστη πρακτική στην επιλογή εργαλείων πρέσας φρένων θα πρέπει πάντα να επικεντρώνεται σε έναν απλό στόχο:

Παράγοντας εξαρτήματα υψηλής ποιότητας στον συντομότερο δυνατό χρόνο.

Η κατανόηση των διαφορετικών τύπων κάτω μήτρων πρέσας είναι επομένως απαραίτητη για τη βελτίωση της παραγωγικότητας, τη μείωση του χρόνου εγκατάστασης και τη διασφάλιση της συνέπειας κάμψης.

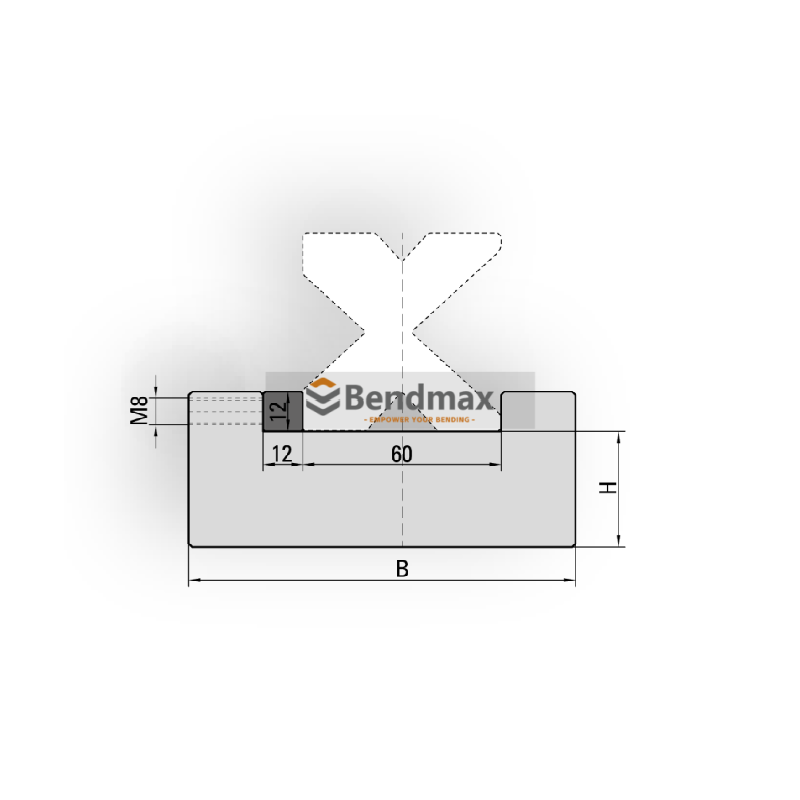

1. Τι είναι ένα κάτω καλούπι φρένου πρέσας;

Μια κάτω μήτρα φρένου πρέσας είναι το εργαλείο που τοποθετείται στην κλίνη του φρένου πρέσας και συνεργάζεται με τον διατρητή για να σχηματίσει λαμαρίνα.

Το κάτω ζάρι επηρεάζει άμεσα:

Γωνία κάμψης
Εσωτερική ακτίνα
Σήμανση επιφάνειας
Απαίτηση χωρητικότητας
Ακρίβεια κάμψης
Αποδοτικότητα παραγωγής

Οι συνήθεις κατηγορίες κάτω καλουπιών περιλαμβάνουν:

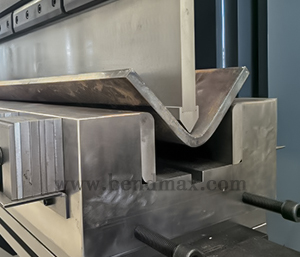

Μονές μήτρες V	Διπλά V μήτρες	Μήτρες V 4 κατευθύνσεων	Μήτρες πολλαπλών V	Ρυθμιζόμενες μήτρες V

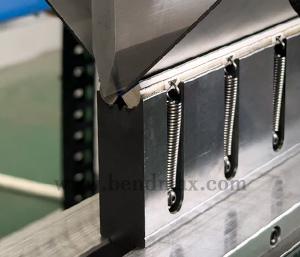

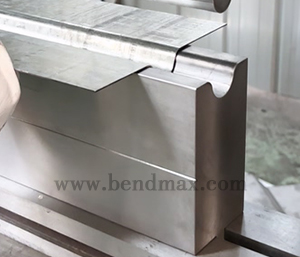

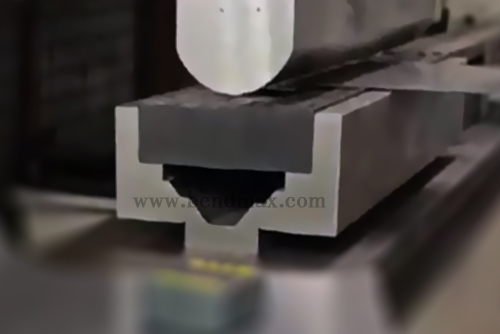

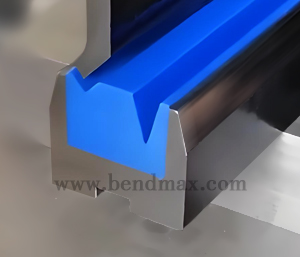

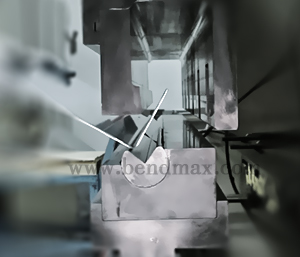

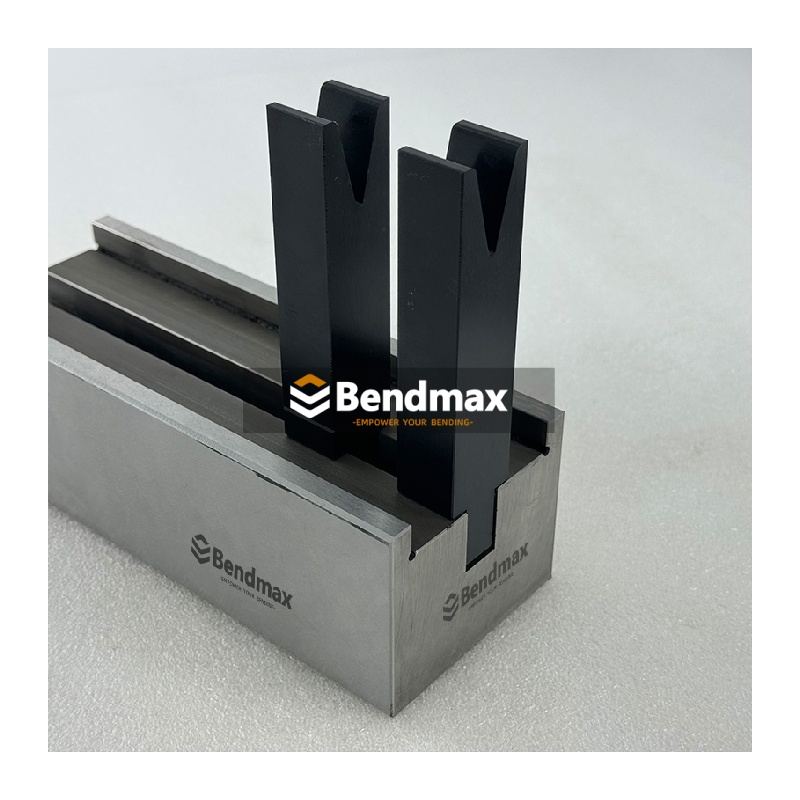

Ακτίνα πεθαίνει	Μήτρες ισοπέδωσης	Πεθαίνει χωρίς σημάδια	Μήτρες φρένων τύπου press με εσωτερικά μαξιλαράκια πολυουρεθάνης	Μήτρες διαμόρφωσης κατά παραγγελία

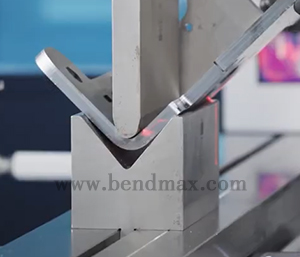

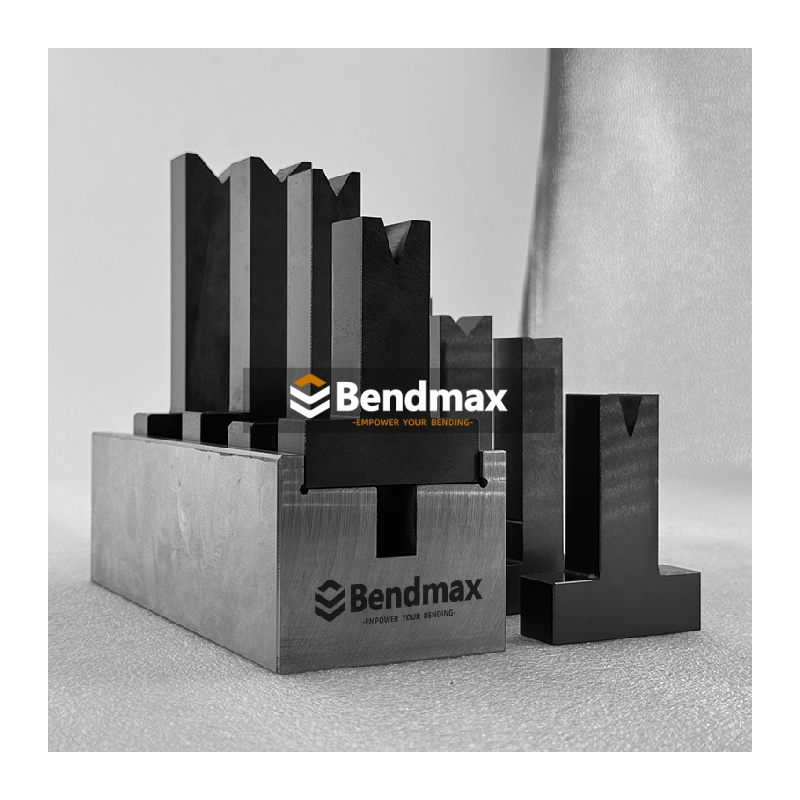

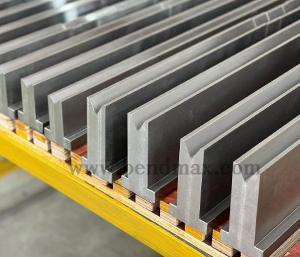

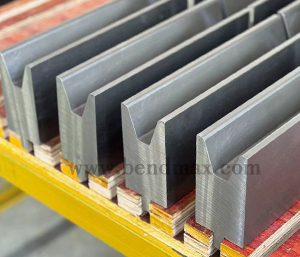

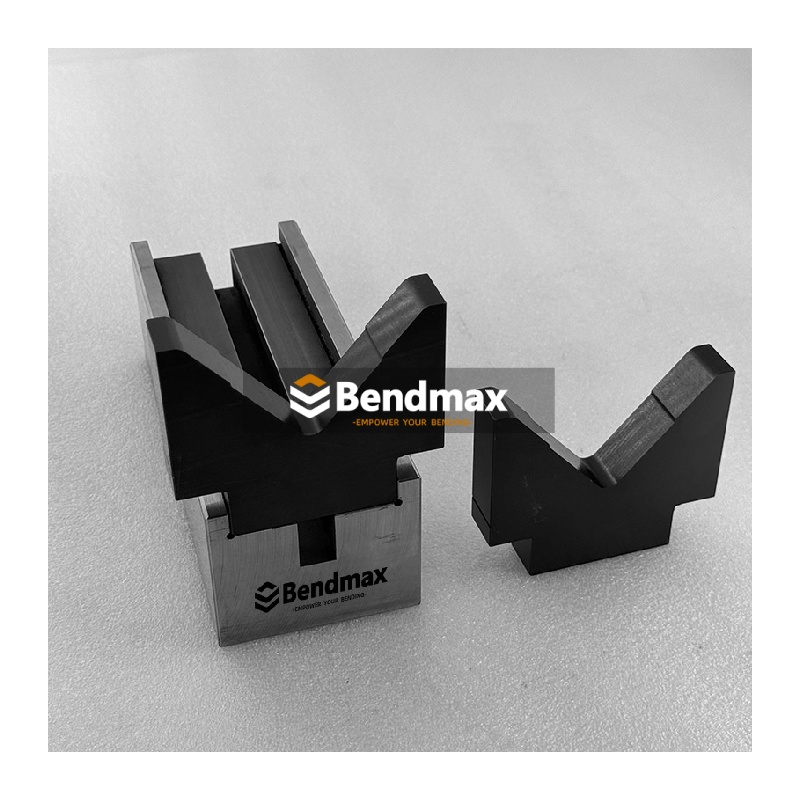

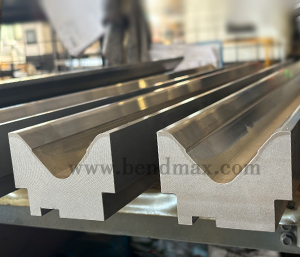

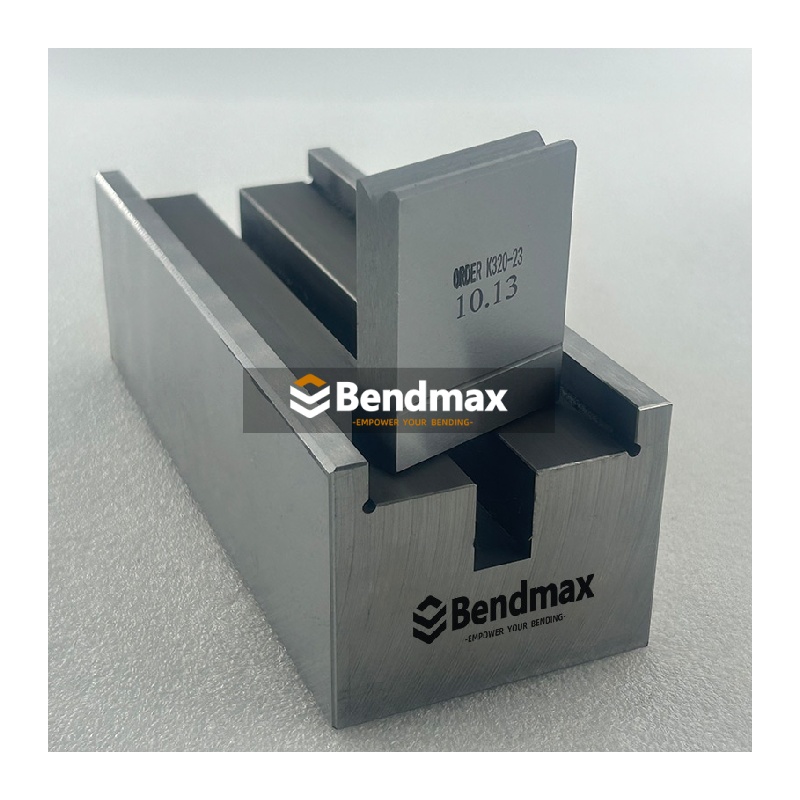

Μονές μήτρες V

Η μήτρα μονού σχήματος V διαθέτει ένα άνοιγμα V ακριβείας και χρησιμοποιείται ευρέως για τυπικές εφαρμογές κάμψης με αέρα. Είναι ιδανική για μικρές και μεσαίες μηχανές πρέσας CNC που απαιτούν υψηλή ακρίβεια κάμψης, σταθερή απόδοση διαμόρφωσης και γρήγορη εγκατάσταση.

Με μόνο μία αυλάκωση V, οι χειριστές μπορούν να επιτύχουν σταθερά αποτελέσματα κάμψης και ευκολότερη ευθυγράμμιση εργαλείων κατά την παραγωγή. Οι μήτρες μονού V χρησιμοποιούνται συνήθως για ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, αλουμίνιο και άλλα υλικά λαμαρίνας. Οι μήτρες μονού V είναι οι πιο παραδοσιακές και ευρέως χρησιμοποιούμενες κατώτερες μήτρες.

Οι συνήθεις γωνίες καλουπιού περιλαμβάνουν 30°, 60°, 85°, 86° και 90°, κατάλληλες για την παραγωγή γωνιών κάμψης 90° και άνω, ανάλογα με την επαναφορά του υλικού και τη μέθοδο κάμψης.

Τα πλεονεκτήματα περιλαμβάνουν:

Υψηλή ακρίβεια
Εξαιρετική ακαμψία
Σταθερή απόδοση κάμψης
Ισχυρή αντίσταση σε έκκεντρη φόρτωση

Οι συνήθεις τύποι περιλαμβάνουν:

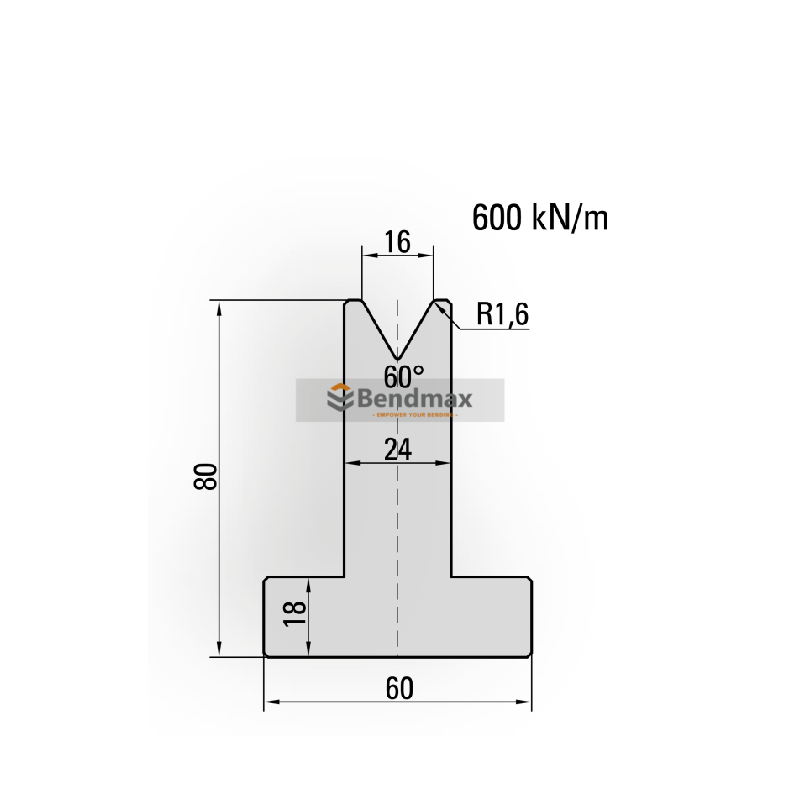

Μήτρες μονού V τύπου T
Μήτρες μονού V τύπου L
Ευθείες μήτρες σώματος
Υψηλές μήτρες βάσης
Μήτρες ακτίνας V

Εφαρμογές:

Κάμψη από ανοξείδωτο χάλυβα
Κάμψη ανθρακούχου χάλυβα
Ακριβής παραγωγή παρτίδων
Βαθιά κάμψη κουτιού

Ευθείες μήτρες σώματος
Κάτω μήτρα τύπου σχισμής
Μήτρες ακτίνας V
Μήτρες μονού V τύπου T

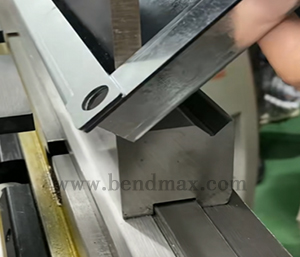

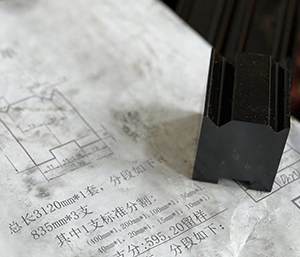

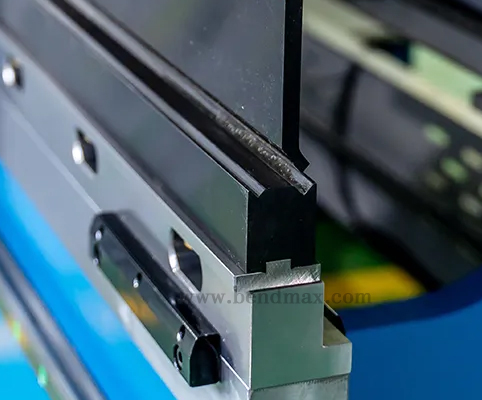

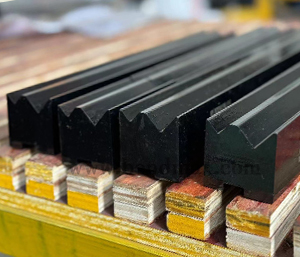

Διπλά V μήτρες

Η Διπλή Μήτρα V περιέχει δύο διαφορετικά ανοίγματα V στο ίδιο σώμα μήτρας, επιτρέποντας στους χειριστές να αλλάζουν μεγέθη αυλακώσεων χωρίς να αλλάζουν εργαλεία. Αυτός ο σχεδιασμός βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής και μειώνει τον χρόνο διακοπής λειτουργίας της μηχανής κατά τη διάρκεια εργασιών κάμψης πολλαπλών πάχων.

Είναι ιδιαίτερα κατάλληλο για εργαστήρια λαμαρίνας που επεξεργάζονται διαφορετικά πάχη υλικών ή πολλαπλές απαιτήσεις κάμψης σε έναν κύκλο παραγωγής. Οι μήτρες διπλού V παρέχουν ευελιξία, εξοικονόμηση κόστους και ταχύτερη εγκατάσταση σε σύγκριση με τα εργαλεία με ένα άνοιγμα.

Οι συνήθεις γωνίες μήτρας περιλαμβάνουν 30°, 60°, 85° και 86°, υποστηρίζοντας διάφορες εφαρμογές κάμψης με αέρα και κάμψης κάτω μέρους.

Παραδείγματα:

V8/V12
V10/V16
V12/V20

Παρέχουν εξαιρετική ευελιξία, μειώνοντας παράλληλα το απόθεμα εργαλείων.

Κατασκευή από χάλυβα εργαλείων υψηλής αντοχής

Κοινά υλικά:

42CrMo
Cr12MoV
Κράμα χάλυβα εργαλείων

Φόντα:

Υψηλότερη αντοχή στη φθορά
Μεγαλύτερη διάρκεια ζωής
Καλύτερη αντοχή σε ρωγμές

Συστήματα γρήγορης αλλαγής

Οι σύγχρονες μήτρες διπλού V συχνά περιλαμβάνουν:

Συστήματα αυτοκεντραρίσματος
Διεπαφές γρήγορης σύσφιξης
Τυποποιημένα συστήματα εντοπισμού θέσης

Ο χρόνος εγκατάστασης μπορεί να μειωθεί σε:

Το ένα τρίτο των παραδοσιακών συστημάτων εργαλειομηχανών.

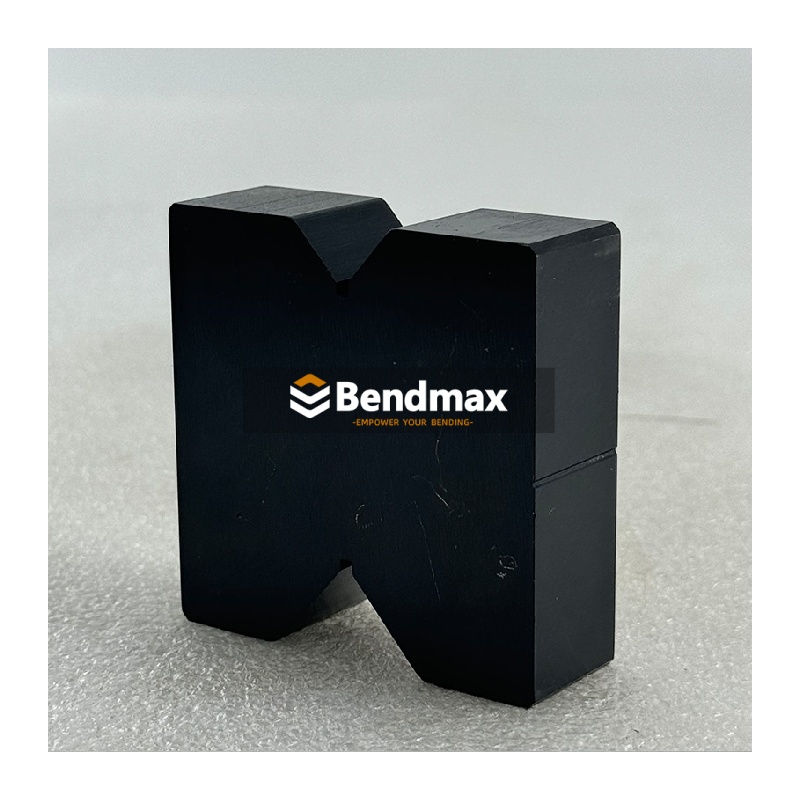

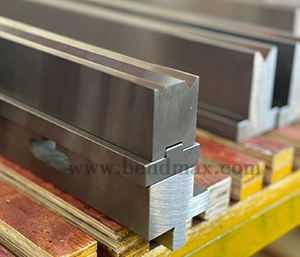

Αντίθετη διπλή πρέσα V με φρένο
Τα διπλά ανοίγματα σχήματος V στις αντίθετες πλευρές επιτρέπουν γρήγορη αναστροφή για διαφορετικές απαιτήσεις κάμψης και μειωμένο χρόνο αλλαγής εργαλείων.
Διπλό ζάρι V δίπλα-δίπλα
Τα παρακείμενα πλευρικά ανοίγματα σε σχήμα V παρέχουν ευέλικτη τοποθέτηση μήτρας και γρήγορη πρόσβαση για ποικίλες απαιτήσεις κάμψης φλάντζας και προφίλ.
Συμμετρική ενσωματωμένη μήτρα διπλού V
Τα πανομοιότυπα ενσωματωμένα ανοίγματα V εξασφαλίζουν ισορροπημένη κατανομή δύναμης, βελτιωμένη σταθερότητα και εκτεταμένη διάρκεια ζωής της μήτρας κατά την παραγωγή.
Διπλό V σε σειρά πολλαπλών μεγεθών
Δύο διαφορετικά ανοίγματα σχήματος V στην ίδια πλευρά παρέχουν ευέλικτη κάμψη για διάφορα πάχη φύλλων χρησιμοποιώντας μία μήτρα.

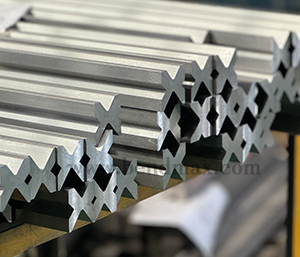

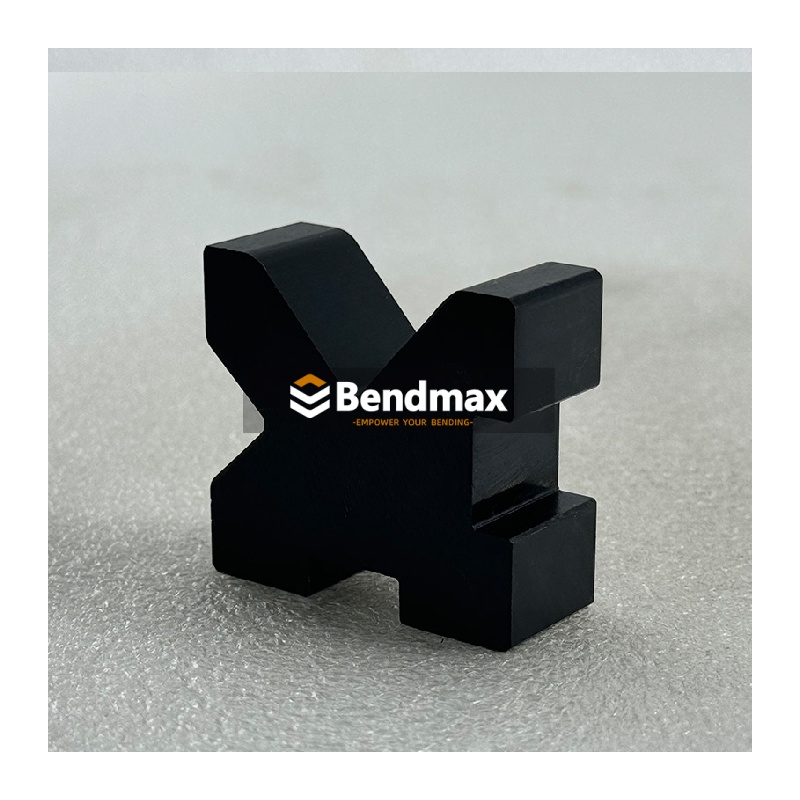

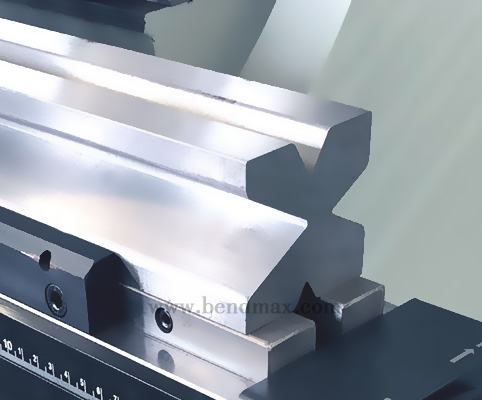

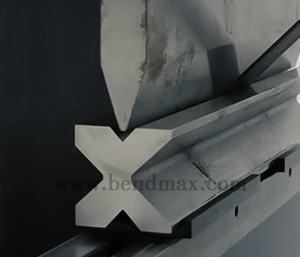

Μήτρες V 4 κατευθύνσεων

Η μήτρα Four V είναι μια ευέλικτη μήτρα φρένων πολλαπλών ανοιγμάτων σχεδιασμένη με τέσσερις διαφορετικές αυλακώσεις V σε τέσσερις πλευρές του σώματος του εργαλείου. Οι χειριστές μπορούν να περιστρέψουν τη μήτρα για να επιλέξουν γρήγορα διαφορετικά μεγέθη ανοίγματος V για διάφορα πάχη φύλλων και απαιτήσεις κάμψης.

Αυτό το εργαλείο χρησιμοποιείται ευρέως σε περιβάλλοντα παραγωγής λαμαρίνας υψηλής ανάμειξης, όπου η ευελιξία, οι μειωμένες αλλαγές εργαλείων και η αποτελεσματική ρύθμιση της μηχανής είναι απαραίτητες. Είναι κατάλληλο για κάμψη ανοξείδωτου χάλυβα, μαλακού χάλυβα, γαλβανισμένων φύλλων και υλικών αλουμινίου.

Τέσσερις μήτρες V είναι διαθέσιμες σε πολλαπλούς συνδυασμούς ανοίγματος V και διαμορφώσεις γωνίας για την υποστήριξη κάμψης ακριβείας για διαφορετικές εφαρμογές και γεωμετρίες εξαρτημάτων.

Τυπικοί συνδυασμοί:

Φόντα:

Γρήγορη αλλαγή εργαλείων
Μειωμένη ποσότητα εργαλείων
Καλύτερη συμβατότητα αυτοματισμού

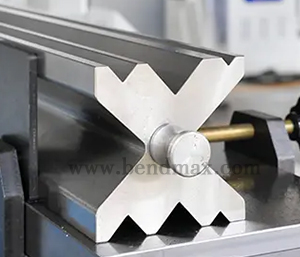

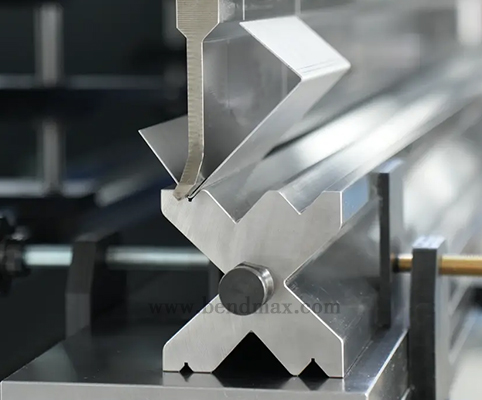

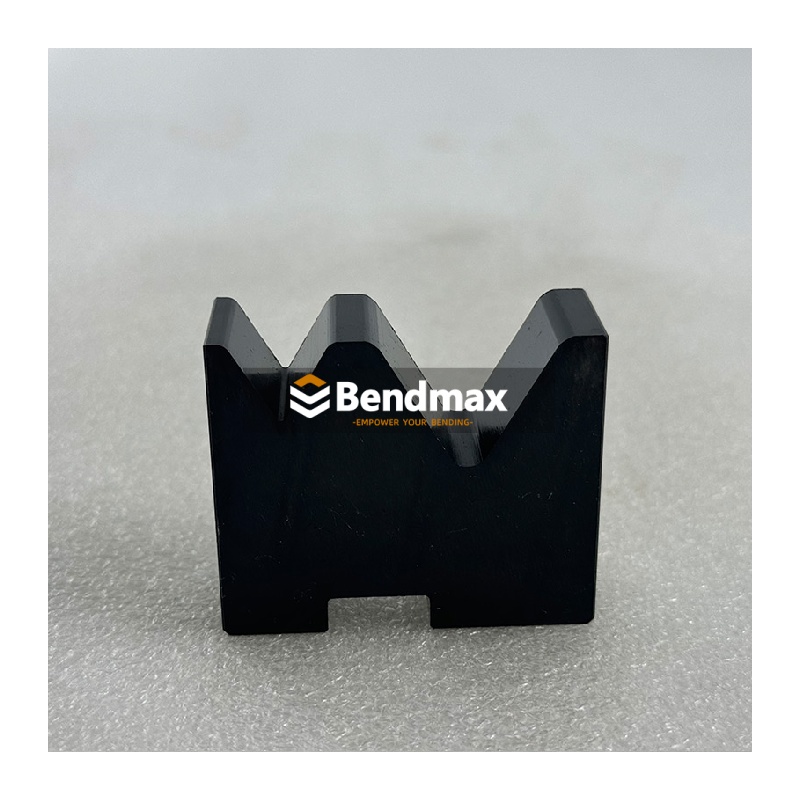

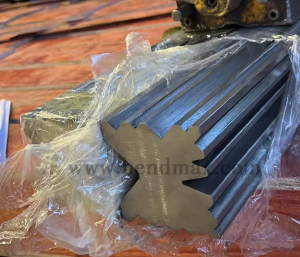

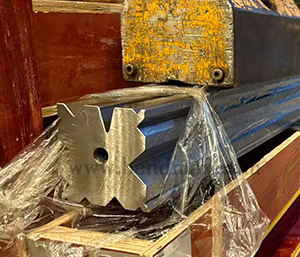

Μήτρες πολλαπλών V

Ο Κάτω μήτρα φρένου πολλαπλών τάσεων είναι μια εξαιρετικά εύκαμπτη μήτρα πυθμένα με φρένο πρέσας σχεδιασμένη με πολλαπλά ανοίγματα V σε ένα μόνο σώμα εργαλείων. Επιτρέπει στους χειριστές να επιλέγουν γρήγορα κατάλληλα μεγέθη αυλακώσεων V για διαφορετικά πάχη υλικών και απαιτήσεις κάμψης χωρίς συχνές αλλαγές μήτρας.

Αυτά τα εργαλεία βελτιώνουν σημαντικά την αποτελεσματικότητα της εγκατάστασης, μειώνουν το απόθεμα εργαλείων και αυξάνουν την ευελιξία παραγωγής σε περιβάλλοντα κατασκευής λαμαρίνας που χειρίζονται ποικίλες εφαρμογές κάμψης.

Οι μήτρες πολλαπλών V χρησιμοποιούνται συνήθως για την κάμψη με αέρα από ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, αλουμίνιο και γαλβανισμένα φύλλα. Διαφορετικοί συνδυασμοί ανοίγματος V βοηθούν στην επίτευξη ακριβών ακτίνων κάμψης, σταθερών γωνιών και σταθερής ποιότητας διαμόρφωσης σε διάφορα τεμάχια εργασίας.

Διαθέσιμες σε πολλαπλές γωνίες όπως 30°, 60°, 85° και 86°, οι μήτρες Multi-V είναι ιδανικές για παραγωγή υψηλής απόδοσης με πρέσες CNC και για εργασίες κάμψης πολλαπλών χρήσεων.

Είναι ιδανικά για:

Ευέλικτη κατασκευή
Αυτοματοποιημένη παραγωγή
Παραγωγή υψηλού μείγματος χαμηλού όγκου
Έξυπνα εργοστάσια

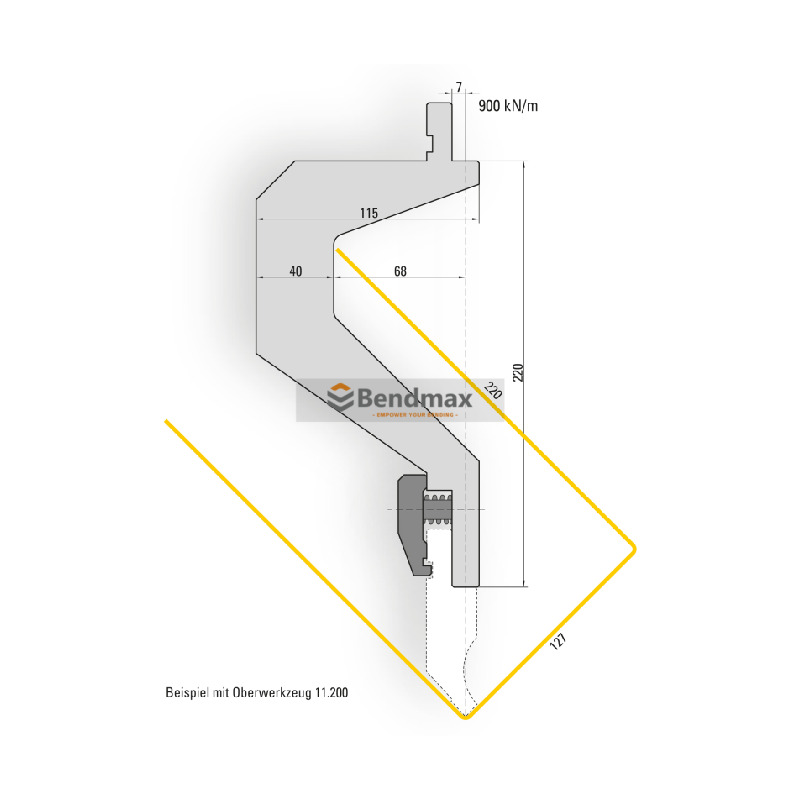

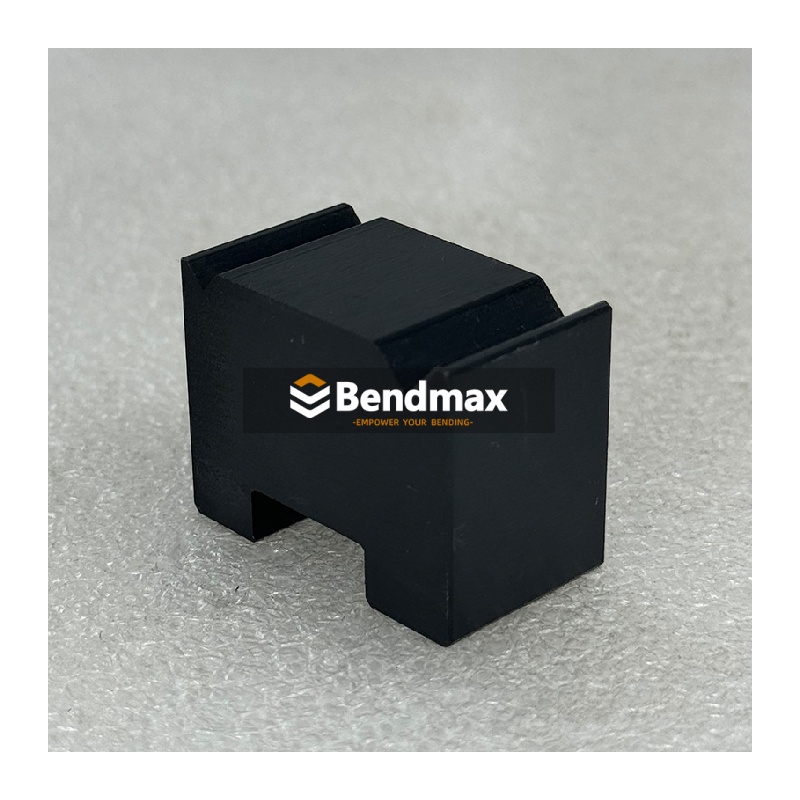

2. Εξειδικευμένες μήτρες φρένων πρέσας

Πέρα από τα τυπικά V-dies, πολλά Προσαρμοσμένες μήτρες κάμψης λαμαρίνας έχουν αναπτυχθεί για σύνθετες εφαρμογές κάμψης.

Σημαντικά παραδείγματα περιλαμβάνουν:

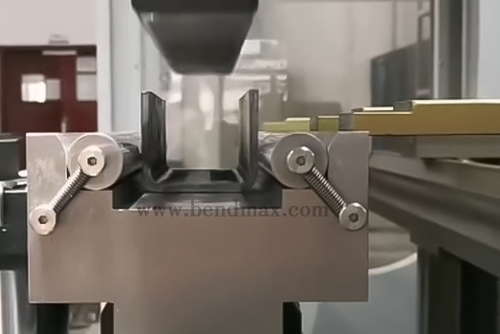

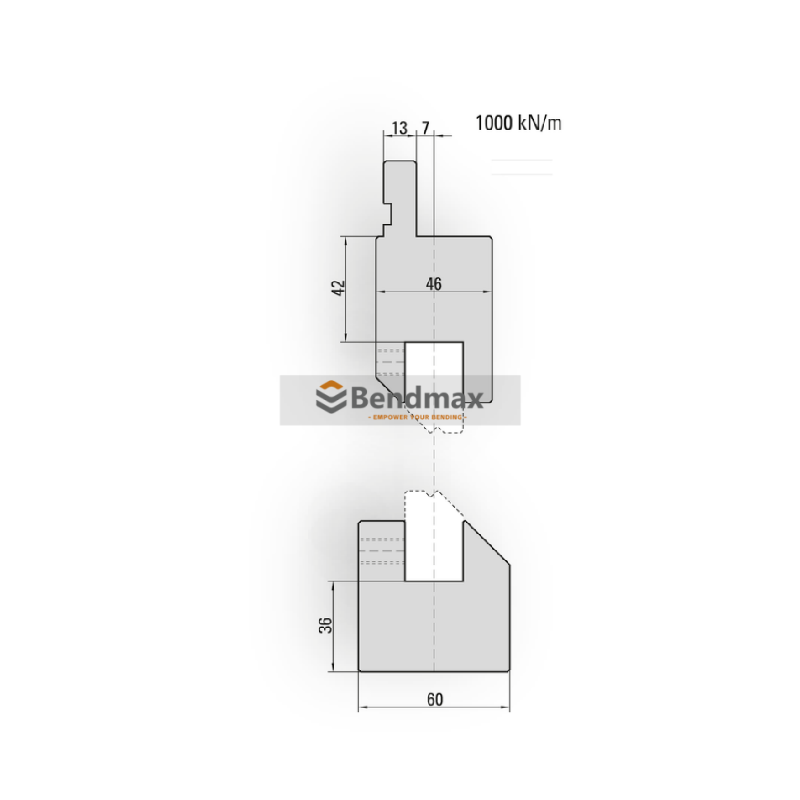

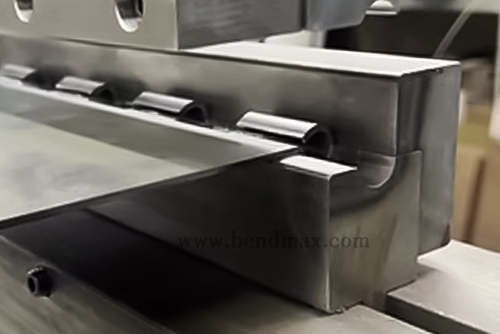

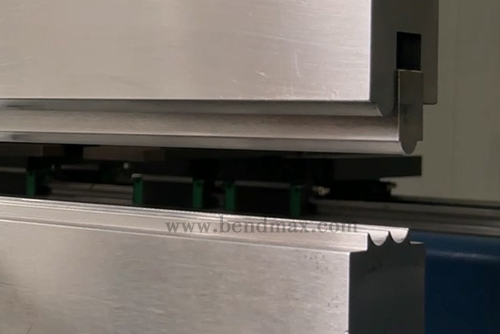

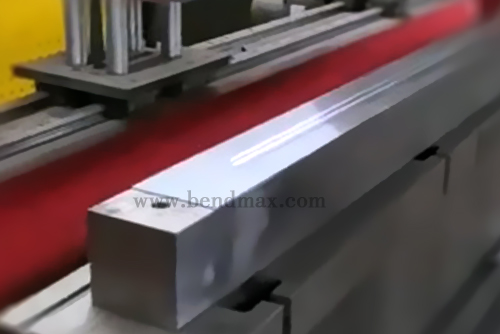

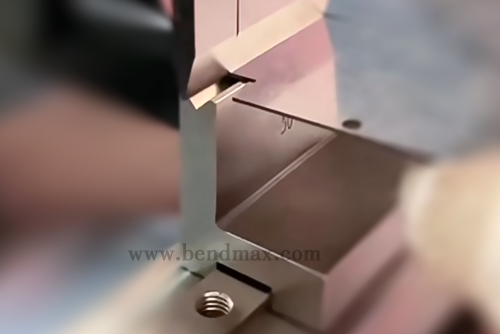

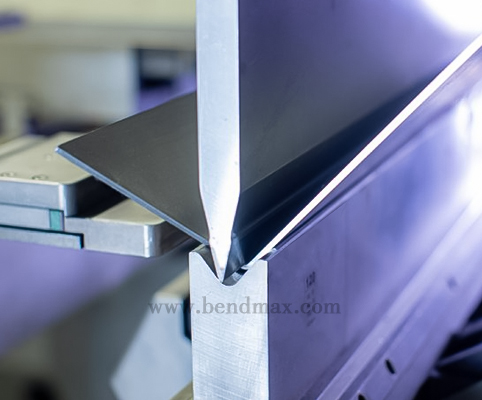

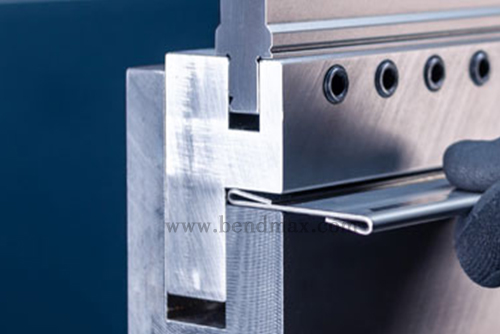

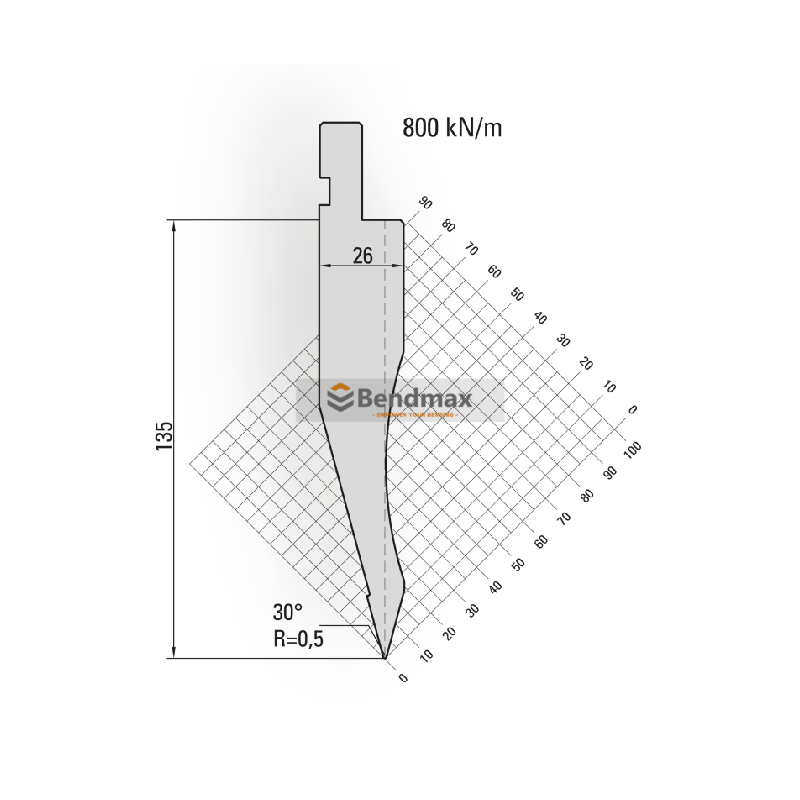

Μήτρες οξείας γωνίας	Μήτρες χάραξης με χάντρες	Κανάλι πεθαίνει	Μήτρες Bend-and-Hem	Κυματοειδής μήτρες	Μήτρες για μπούκλες

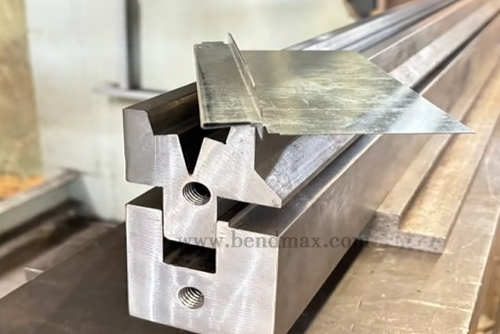

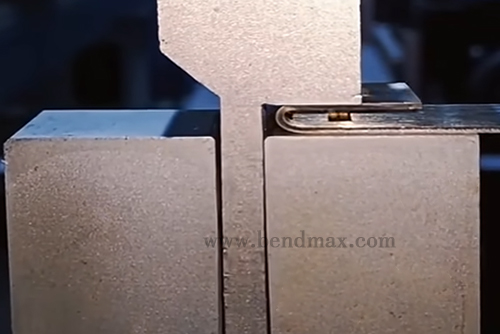

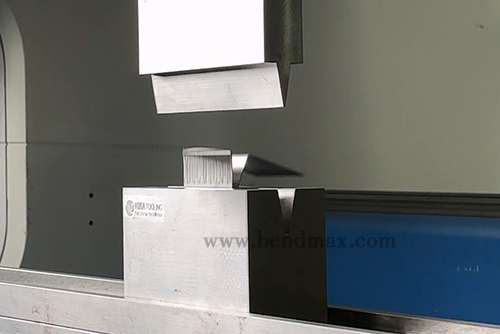

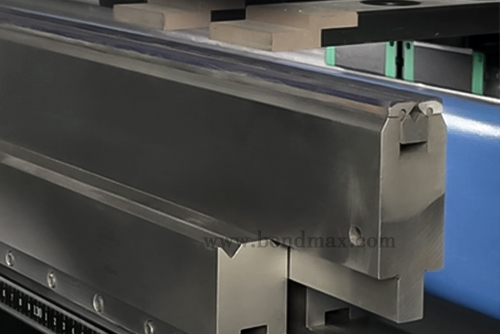

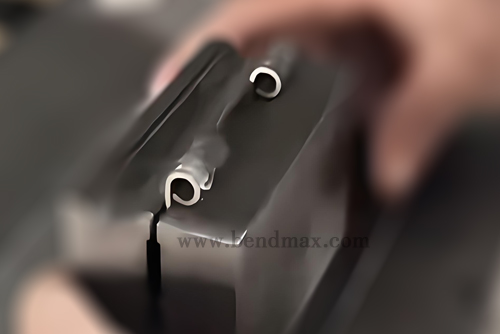

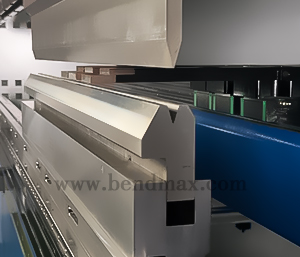

Μήτρες ισοπέδωσης	Μήτρες Hemming	Περιστροφικές μήτρες	Μήτρες ουρεθάνης	Μήτρες σχηματισμού σωλήνων	Μήτρες μόνιμης ραφής

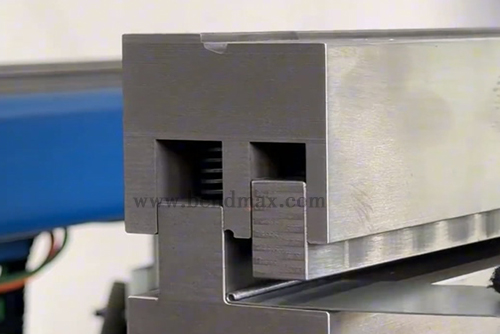

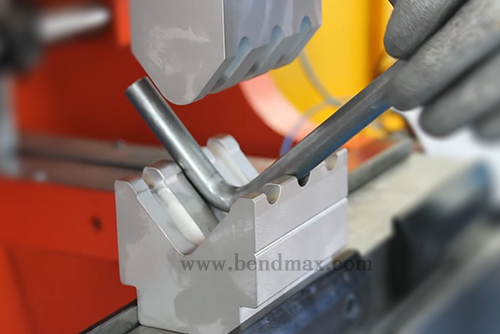

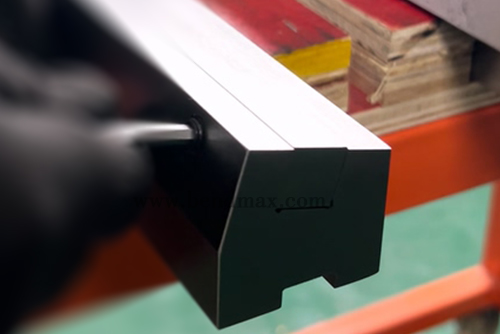

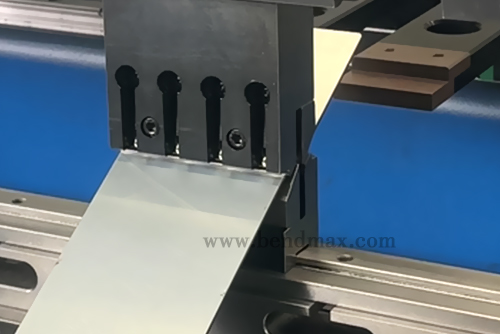

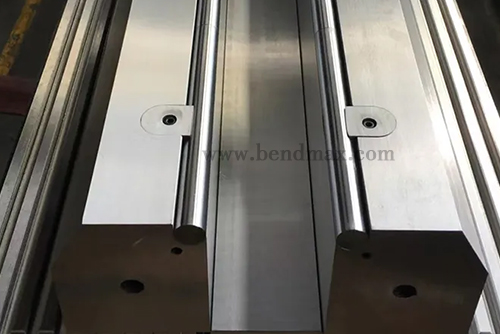

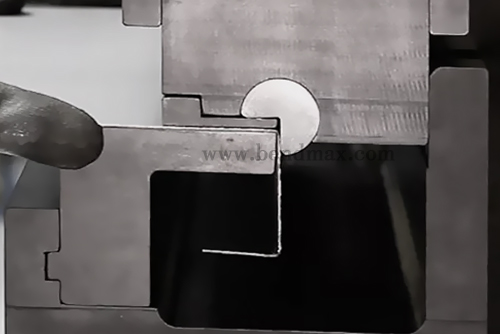

Μήτρες σκουπίσματος	Ζ-Bend Dies	Μήτρες μεντεσέδων	Μήτρες ελεύθερης σήμανσης με εσωτερικό κύλινδρο	Ρυθμιζόμενες μήτρες κάμψης Z	Στρογγυλές μήτρες ράβδων

Κάθε μήτρα έχει σχεδιαστεί για να επιλύει συγκεκριμένες προκλήσεις παραγωγής, βελτιώνοντας παράλληλα την αποδοτικότητα και τη συνέπεια των εξαρτημάτων.
