Πώς να υπολογίσετε τη χωρητικότητα του φρένου πρέσας για διαφορετικά εργαλεία

— Φόρμουλα Εργαλείων & Πίνακας Χωρητικότητας

Η χωρητικότητα του φρένου πίεσης υπολογίζεται με βάση το πάχος του υλικού, την αντοχή του υλικού, το άνοιγμα της μήτρας και το μήκος κάμψης.

Για την κάμψη με αέρα, ο τυπικός τύπος είναι:

T=1,42×σ×t2VT = \frac{1,42 φορές \σίγμα \χρόνου t^2}{V}

T=V1.42×σ×t2​

Οπου:

• T = χωρητικότητα ανά μέτρο (kN/m)
• σ = αντοχή εφελκυσμού του υλικού (N/mm²)
• t = πάχος υλικού (mm)
• V = άνοιγμα μήτρας (mm)

Με απλά λόγια:

• Το παχύτερο υλικό απαιτεί μεγαλύτερη χωρητικότητα
• Το μικρότερο άνοιγμα V απαιτεί μεγαλύτερη χωρητικότητα
• Το ισχυρότερο υλικό απαιτεί μεγαλύτερη χωρητικότητα

Αυτός ο τύπος χρησιμοποιείται συνήθως κατά την επιλογή:

• βαρέων καθηκόντων μήτρες φρένων Τύπου
• μήτρες φρένων πολλαπλών V
• μεγάλο κύβο φρένου τύπου ανοίγματος V

Τα μικρότερα ανοίγματα της μήτρας και τα παχύτερα υλικά αυξάνουν δραματικά την ικανότητα κάμψης.

Γιατί η χωρητικότητα του Press Brake έχει σημασία

Ο σωστός υπολογισμός της χωρητικότητας βοηθά τους κατασκευαστές:

• Αποτρέψτε την υπερφόρτωση του μηχανήματος
• Αποφύγετε το σπάσιμο των εργαλείων
• Βελτιώστε την ακρίβεια κάμψης
• Επεκτείνετε τη διάρκεια ζωής του εργαλείου
• Μειώστε το κόστος παραγωγής

Η λανθασμένη επιλογή χωρητικότητας μπορεί να προκαλέσει:

• Ραγισμένες γροθιές
• Κατεστραμμένες μήτρες
• Εκτροπή μηχανής
• Κακές γωνίες κάμψης

Επεξήγηση του τύπου χωρητικότητας του φρένου τύπου Press Brake

1. Πάχος υλικού

Η χωρητικότητα αυξάνεται εκθετικά με το πάχος.

Παράδειγμα:

Επειδή το πάχος είναι τετράγωνο στον τύπο.

2. Άνοιγμα μήτρας (άνοιγμα V)

Το άνοιγμα σε σχήμα V επηρεάζει άμεσα τη χωρητικότητα.

Μια μεγάλη μήτρα φρένου τύπου V μειώνει τη δύναμη κάμψης και το φορτίο της μηχανής.

Αυτό είναι ιδανικό για:

• φύλλα αλουμινίου
• λεπτό μεταλλικό φύλλο
• μεγάλης ακτίνας κάμψη

3. Τύπος υλικού

Διαφορετικά υλικά απαιτούν διαφορετική χωρητικότητα.

Παράδειγμα:
Εάν ο μαλακός χάλυβας χρειάζεται 50 τόνους, ο ανοξείδωτος χάλυβας μπορεί να απαιτήσει 75 τόνους.

Διαφορές χωρητικότητας ανά τύπο εργαλείου

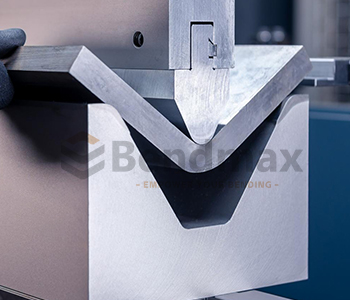

Μήτρες φρένων βαρέως τύπου

Ιδανικό για:

• κάμψη παχιάς πλάκας
• δομικός χάλυβας
• εφαρμογές υψηλής χωρητικότητας

Λέξεις-κλειδιά που περιλαμβάνονται φυσικά: μήτρες φρένων βαρέως τύπου

Χαρακτηριστικά:

• ενισχυμένο σώμα
• υψηλή ικανότητα φόρτωσης
• μικρότερες επιλογές V

Φόντα:

• υψηλή ανθεκτικότητα
• κατάλληλο για παχύ υλικό
• καλύτερη αντοχή στο φορτίο

Μειονέκτημα:

• υψηλότερη ζήτηση χωρητικότητας

Τυπικές εφαρμογές:

• σασί φορτηγού
• κατασκευαστικά μέρη
• βιομηχανικά ερμάρια

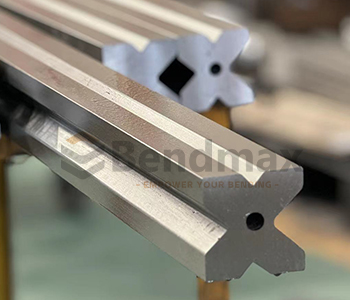

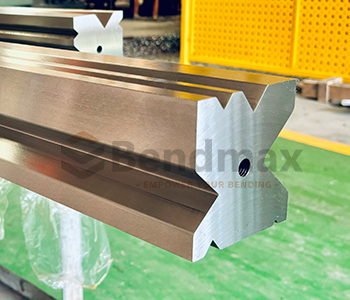

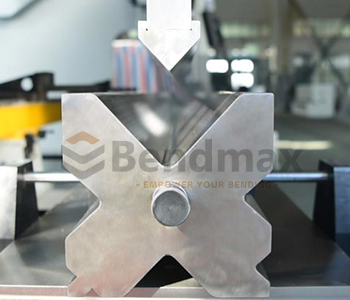

Μήτρες φρένων πολλαπλών τάσεων

Λέξεις-κλειδιά που περιλαμβάνονται φυσικά: μήτρες φρένων πολλαπλών V

Οι μήτρες πολλαπλών V περιέχουν πολλά ανοίγματα V σε ένα εργαλείο.

Οφέλη:

• μία μήτρα για πολλαπλά πάχη
• μειωμένος χρόνος εγκατάστασης
• χαμηλότερο κόστος αποθέματος εργαλείων

Εφαρμογές:

• καταστήματα εργασίας
• ευέλικτη κατασκευή
• μικρής παρτίδας παραγωγή

Παράδειγμα:
Μια ενιαία μήτρα πολλαπλών V μπορεί να περιλαμβάνει:

• 16 χιλιοστά
• 22 χιλιοστά
• 35 χιλιοστά
• Ανοίγματα V 50 mm

Αυτό επιτρέπει στους φορείς εκμετάλλευσης να βελτιστοποιήσουν γρήγορα τη χωρητικότητα.

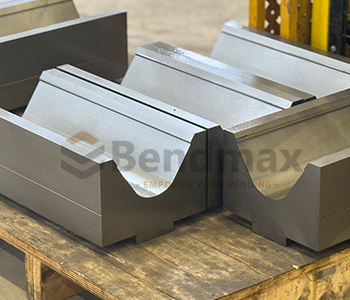

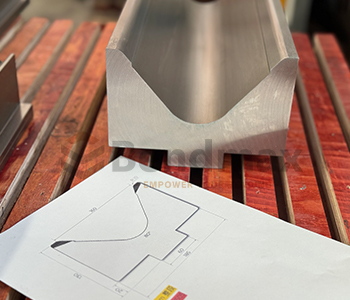

Μεγάλη μήτρα φρένου τύπου V για άνοιγμα πρέσας

Λέξεις-κλειδιά που περιλαμβάνονται φυσικά: μεγάλη μήτρα φρένου τύπου V

Οι μεγάλες μήτρες V είναι ιδανικές για:

• μαλακά υλικά
• καλλυντικά μέρη
• κάμψη χωρίς σημάδια

Φόντα:

• χαμηλότερη χωρητικότητα
• μεγαλύτερη ακτίνα κάμψης
• μειωμένη φθορά εργαλείων

Ιδανικό για:

• Πάνελ HVAC
• περιφράξεις
• εξαρτήματα συσκευών

Παράδειγμα υπολογισμού χωρητικότητας φρένου τύπου press brake

Υλικό: Μαλακός χάλυβας
Πάχος: 3 χιλιοστά
Άνοιγμα V: 24 mm

Τύπος:

T=1,42×450×3224T = \frac{1,42 x 450 x 3^2}{24}Τ=241,42×450×32​

Αποτέλεσμα:

≈ 24 kN/cm

Αυτό ισούται περίπου με:

240 τόνοι/μέτρο

(Οι πραγματικές τιμές ποικίλλουν ανάλογα με τη γεωμετρία της μηχανής και των εργαλείων.)

Συνιστώμενος κανόνας επιλογής μήτρας

Ένας κοινός κανόνας:

Άνοιγμα V = 6× έως 8× πάχος υλικού

Παραδείγματα:

Για παχιά υλικά, επιλέξτε μήτρες φρένων υψηλής αντοχής.

Για ευέλικτη παραγωγή, επιλέξτε μήτρες φρένων πολλαπλών V.

Για χαμηλότερη χωρητικότητα και ομαλότερη κάμψη, επιλέξτε μεγάλη μήτρα φρένου τύπου V.

Ο ακριβής υπολογισμός της χωρητικότητας του φρένου πίεσης είναι απαραίτητος για την ασφαλή και αποτελεσματική κάμψη.

Η επιλογή του σωστού εργαλείου έχει σημασία:

✅ Βαρέως τύπου μήτρες φρένων για μεγάλη χωρητικότητα και χοντρή πλάκα
✅ Μήτρες φρένων πολλαπλών V για ευέλικτη παραγωγή
✅ Μεγάλη μήτρα φρένου τύπου V για χαμηλότερη χωρητικότητα και μεγαλύτερη ακτίνα κάμψης

Στην BENDMAX, παρέχουμε εργαλεία υψηλής ακρίβειας για πρέσες φρένων σχεδιασμένα για:

• αντοχή
• ακρίβεια
• συμβατότητα με τα κύρια συστήματα πρέσας

Επικοινωνήστε μαζί μας για προτάσεις εργαλείων και προσαρμοσμένες λύσεις κάμψης.

Συχνές ερωτήσεις: Υπολογισμός χωρητικότητας φρένων τύπου press brake

Πώς μπορώ να υπολογίσω τη χωρητικότητα του φρένου πίεσης;

Χρησιμοποιήστε αυτόν τον τύπο:

T=1,42×σ×t2VT = \frac{1,42 φορές \σίγμα \χρόνου t^2}{V}T=V1.42×σ×t2​

Η χωρητικότητα εξαρτάται από:

• πάχος
• υλικό
• άνοιγμα μήτρας

Ένα μεγαλύτερο άνοιγμα V μειώνει τη χωρητικότητα;

Ναί.
Ένα μεγαλύτερο άνοιγμα σε σχήμα V μειώνει την απαιτούμενη δύναμη κάμψης αλλά αυξάνει την ακτίνα κάμψης.

Αυτός είναι ο λόγος για τον οποίο χρησιμοποιείται μια μεγάλη μήτρα φρένου τύπου V για κάμψη χαμηλής δύναμης.

Ποια εργαλεία είναι τα καλύτερα για κάμψη παχιάς πλάκας;

Για παχιά υλικά, χρησιμοποιήστε μήτρες φρένων υψηλής αντοχής, επειδή προσφέρουν:

• υψηλότερη χωρητικότητα φορτίου
• καλύτερη δομική αντοχή
• μειωμένη παραμόρφωση

Γιατί να χρησιμοποιήσετε μήτρες φρένων πολλαπλών V;

Οι μήτρες φρένων πολλαπλών V βελτιώνουν την απόδοση επιτρέποντας πολλαπλά ανοίγματα V σε μία μήτρα.

Οφέλη:

• λιγότερες αλλαγές εργαλείων
• χαμηλότερο κόστος εργαλείων
• μεγαλύτερη ευελιξία

Η Bendmax παρέχει δεδομένα αναφοράς χωρητικότητας για κάθε προϊόν, τα οποία μπορούν να χρησιμοποιηθούν ως οδηγός κατά την επιλογή εργαλείων. Μπορείτε επίσης να επικοινωνήσετε με τους μηχανικούς μας για επαγγελματική βοήθεια.
