Τι είναι η Εργαλειομηχανή Πίεσης Φρένων; Ο Απόλυτος Οδηγός για Κατασκευαστές

Στον κόσμο της μεταλλουργίας, αν η μηχανή πρέσας είναι ο μυς, τα εργαλεία είναι αναμφισβήτητα ο εγκέφαλος. Είναι ο καθοριστικός παράγοντας μεταξύ ενός ακριβούς εξαρτήματος και ενός θραύσματος.

Τα εργαλεία πρέσας φρένου αναφέρονται στα εξειδικευμένα εργαλεία—που αποτελούνται από ένα άνω ζουμπά και μια κάτω μήτρα—που χρησιμοποιούνται σε μια μηχανή πρέσας φρένου για την κάμψη και τη διαμόρφωση λαμαρίνας μετάλλου. Αυτά τα εργαλεία λειτουργούν από κοινού: η μήτρα παρέχει την κοιλότητα και η ζουμπά ασκεί τη δύναμη για να δημιουργήσει ακριβείς γωνίες και σχήματα.

Ως Κατασκευαστής εργαλείων πρέσας φρένων, χειριζόμαστε πολύπλοκα έργα κάμψης καθημερινά. Ωστόσο, συχνά διαπιστώνουμε ότι ακόμη και οι έμπειροι πελάτες δεν είναι απολύτως σαφείς σχετικά με τα βασικά στοιχεία των ίδιων των εργαλείων. Έτσι, από την οπτική γωνία ενός διευθυντή εργοστασίου, ακολουθεί μια απλή, πρακτική εξήγηση.

1. Τι είναι η Εργαλειομηχανή Πρεσαριστής Φρένης; Τα Βασικά

Με απλά λόγια, τα εργαλεία πρέσας φρένων αναφέρονται στα εξειδικευμένα εργαλεία που εγκαθίστανται σε μια μηχανή πρέσας φρένων για να λυγίζουν και να διαμορφώνουν λαμαρίνα. Λειτουργούν με μια απλή αρχή:

• Το Τρυπάνι (Κάτω Εργαλείο): Τοποθετημένο στο άνω έμβολο, ασκεί πίεση στο μέταλλο.
• Η μήτρα (κάτω εργαλείο): Τοποθετημένη στην κλίνη, στηρίζει το μέταλλο και υπαγορεύει τη γωνία κάμψης.

Η λαμαρίνα τοποθετείται ανάμεσα σε αυτά τα δύο εργαλεία. Καθώς το έμβολο κατεβαίνει, πιέζει το υλικό μέσα στη μήτρα, δημιουργώντας μια ακριβή κάμψη. Ενώ ακούγεται απλό, η γεωμετρία, η σκληρότητα και το στυλ αυτών των εργαλείων κάνουν τη διαφορά ανάμεσα σε ένα τέλειο εξάρτημα και ένα αποκομμένο κομμάτι.

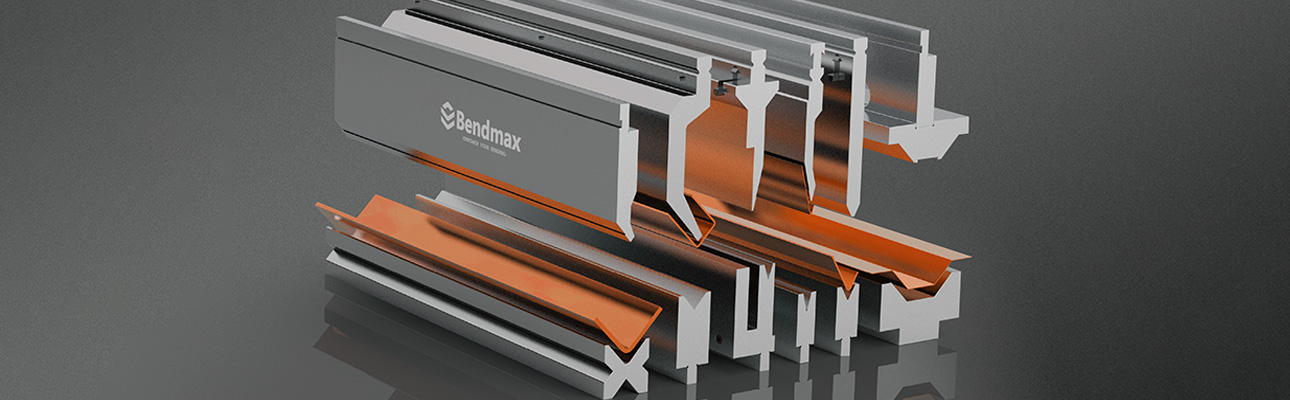

Βασικά στοιχεία ενός σετ εργαλείων

Πριν εμβαθύνουμε στους τύπους, ας δούμε την ανατομία:

• Ράβδος & Πλάτη: Το κινούμενο άνω μέρος και το σταθερό κάτω μέρος του μηχανήματος.
• Σύστημα σύσφιξης: Ο μηχανισμός (μηχανικός ή υδραυλικός) που συγκρατεί με ασφάλεια το ζουμπά και τη μήτρα.
• Ασφαλιστικό κούμπωμα/Κλικ ​​ασφαλείας: Ένα χαρακτηριστικό ασφαλείας στα ζουμπάκια για την αποτροπή πτώσης τους κατά την αλλαγή εργαλείων.

2. Ταξινόμηση: Τύποι διατρητήρων (άνω εργαλεία)

Το σχήμα του τρυπανιού καθορίζει το είδος των προφίλ που μπορείτε να λυγίσετε. Ακολουθούν οι πιο συνηθισμένοι τύποι που βρίσκονται στα συνεργεία:

Τυπική διάτρηση (ευθεία διάτρηση)

Το «άλογο εργασίας» της βιομηχανίας. Συνήθως έχει απλό σχήμα και χρησιμοποιείται για τυπικές καμπύλες 90° ή απλές γωνίες σε εξαρτήματα χωρίς φλάντζες επιστροφής.

1. Γροθιά με λαιμόκοψη

Πήρε το όνομά του από το σχήμα του, το γροθιά Gooseneck έχει ένα βαθύ εσοχή προφίλ (ανάγλυφο).

Είναι απαραίτητο για την κάμψη καναλιών σχήματος U ή εξαρτημάτων με βαθιές φλάντζες επιστροφής. Το τμήμα "κοπής" επιτρέπει στο ήδη λυγισμένο τμήμα του μετάλλου να καθαρίσει το τρυπάνι χωρίς σύγκρουση.

2. Οξεία Γωνία Γροθιάς

Αυτά τα τρυπάνια έχουν πολύ αιχμηρή γωνία άκρης (συνήθως 30° έως 60°).

Χρησιμοποιούνται κυρίως για κάμψη με αέρα. Κάμπτοντας το μέταλλο πέραν των 90° (π.χ., στις 85°), λαμβάνετε υπόψη την "ελατηριωτή κίνηση", επιτρέποντας στο μέταλλο να χαλαρώσει ξανά στις τέλειες 90°. Χρησιμοποιούνται επίσης για τη δημιουργία οξειών γωνιών.

3. Γροθιά ζώνης

Μια στενή, εξειδικευμένη τρυπητή που χρησιμοποιείται συχνά στη βιομηχανία κουφωμάτων παραθύρων και θυρών. Το λεπτό προφίλ της επιτρέπει την είσοδο σε πολύ στενούς χώρους ή τη δημιουργία σύνθετων προφίλ δοκών.

3. Ταξινόμηση: Τύποι μήτρων (Κατώτερα εργαλεία)

V-Dies (Το Πρότυπο)

Ο πιο συνηθισμένος τύπος μήτρας. Διαθέτει αυλάκωση σχήματος V.

• Μονό V-Die: Έχει μία αυλάκωση. Υψηλή ακρίβεια, χρησιμοποιείται συχνά για κάμψη βαρέως τύπου.
• Μήτρα Πολλαπλών V (Μήτρα 4 κατευθύνσεων): Ένα μπλοκ με τέσσερα διαφορετικά ανοίγματα V σε κάθε πλευρά. Περιστρέφετε το μπλοκ για να αλλάξετε το πλάτος V. Ιδανικό για συνεργεία που αλλάζουν συχνά πάχη υλικού.

Μήτρες στριφώματος / ισοπέδωσης

Χρησιμοποιείται για τη δημιουργία ενός "στριφώματος" (μιας ασφαλούς, διπλωμένης άκρης) σε λαμαρίνα. Αυτή είναι μια διαδικασία δύο βημάτων:

• Λυγίστε το φύλλο σε οξεία γωνία (περίπου 30°).
• Χρησιμοποιήστε την επίπεδη κορυφή της μήτρας για να συνθλίψετε το μέταλλο σε επίπεδη επιφάνεια.

Εφαρμογή: Ασφαλείς άκρες σε ντουλάπια, συρτάρια και ηλεκτρονικά περιβλήματα.

4. Στυλ εργαλείων πρέσας φρένου: Συγκριτικός πίνακας

Μία από τις πιο περίπλοκες πτυχές για τους αρχάριους είναι το "Στυλ" ή "Τυπικό". Δεν μπορείτε να χωρέσετε ένα αμερικανικό γροθιά σε μια ευρωπαϊκή θήκη χωρίς προσαρμογέα.

Ακολουθεί μια γρήγορη σύγκριση που θα σας βοηθήσει να προσδιορίσετε τι χρειάζεστε:

Εάν διαχειρίζεστε ένα εργαστήριο με μεγάλο αριθμό προϊόντων και χαμηλό όγκο παραγωγής (αλλάζοντας διατάξεις 10 φορές την ημέρα), η επένδυση σε σφιγκτήρες τύπου Wila/Trumpf ή σε σφιγκτήρες γρήγορης αλλαγής για ευρωπαϊκά εργαλεία θα αποσβέσει τα έξοδά της σε εξοικονόμηση εργασίας εντός ενός έτους.

5. Πώς να επιλέξετε τα σωστά εργαλεία;

Η επιλογή του σωστού εργαλείου έχει να κάνει με τη φυσική, όχι μόνο με το σχήμα. Η πιο κρίσιμη απόφαση είναι το άνοιγμα V-Die.

Ο "Κανόνας του 8" (Για Κάμψη στον Αέρα)

Για τον τυπικό μαλακό χάλυβα, ο γενικός εμπειρικός κανόνας για την επιλογή του ανοίγματος V-die είναι:

Παράδειγμα: Εάν λυγίζετε μαλακό χάλυβα πάχους 2 mm, χρειάζεστε ένα άνοιγμα V 16 mm (2 * 8 = 16).

Οδηγός Επιλογής Άνοιγματος V

Η χρήση μικρότερου καλουπιού V μειώνει την ακτίνα, αλλά απαιτεί σημαντικά μεγαλύτερη Χωρητικότητα (Δύναμη). Η χρήση μεγαλύτερου καλουπιού V μειώνει τη χωρητικότητα, αλλά αυξάνει την ακτίνα.

Υλικό & Σκληρότητα

Μην κοιτάς μόνο το σχήμα, κοίτα την ποιότητα του χάλυβα.

• 42CrMo (Χρώμιο-Μολυβδαίνιο): Το βιομηχανικό πρότυπο για εργαλεία υψηλής ποιότητας.
• Σκληρότητα: Ένα καλό εργαλείο θα πρέπει να έχει σκληρότητα πυρήνα για ανθεκτικότητα (περίπου 30 HRC) αλλά επιφανειακή σκληρότητα 50-60 HRC (μέσω λέιζερ ή επαγωγικής σκλήρυνσης). Αυτή η υψηλή επιφανειακή σκληρότητα είναι απολύτως κρίσιμη αν ψάχνετε για ανθεκτικά εργαλεία. Εργαλεία φρένων τύπου για ανοξείδωτο χάλυβα, καθώς ο ανοξείδωτος χάλυβας είναι λειαντικός και μπορεί γρήγορα να ερεθίσει ή να προκαλέσει ζημιά σε πιο μαλακά εργαλεία.

6. Συντήρηση: Παράταση της διάρκειας ζωής του εργαλείου

Τα εργαλεία είναι ακριβά περιουσιακά στοιχεία. Δείτε πώς προτείνουμε να τα συντηρείτε στο εργοστάσιο:

• Καθαρισμός πριν από τη χρήση: Σκουπίζετε πάντα την άκρη του τρυπητήρα και τον ώμο της μήτρας. Τα άλατα φρεζαρίσματος από χάλυβα θερμής έλασης λειτουργούν σαν γυαλόχαρτο και θα καταστρέψουν την ακρίβεια του εργαλείου σας με την πάροδο του χρόνου.
• Κεντρική φόρτωση: Αποφύγετε το λύγισμα μικρών εξαρτημάτων στο ίδιο ακριβώς σημείο του μηχανήματος κάθε μέρα. Αυτό προκαλεί ανομοιόμορφη φθορά. Μετακινήστε τα εργαλεία κατά μήκος της καρότσας.
• Σωστή αποθήκευση: Μην πετάτε εργαλεία σε κάδο απορριμμάτων. Χρησιμοποιήστε ένα ερμάριο εργαλείων με ξύλινες ή πλαστικές επενδύσεις. Η επαφή χάλυβα με χάλυβα κατά την αποθήκευση προκαλεί θραύση και βαθουλώματα.
• Λίπανση: Για κάμψη βαρέως τύπου, χρησιμοποιήστε προστατευτική μεμβράνη ή λιπαντικό για να μειώσετε την τριβή και τη σημάδωση.

7.Τελικές Σκέψεις

Τα εργαλεία πρέσας φρένων δεν είναι απλώς ένα μεταλλικό μπλοκ. Είναι ένα εργαλείο ακριβείας. Η κατανόηση της διαφοράς μεταξύ ενός γροθιά Gooseneck και ενός Straight, ή η γνώση του πότε να εφαρμόσετε τον "Κανόνα των 8", επηρεάζει άμεσα την αποδοτικότητα της παραγωγής σας και την ποιότητα του προϊόντος.
