Λύση: Κάμψη νευρώσεων με ένα χτύπημα για χαλύβδινο φύλλο 1,2 mm χρησιμοποιώντας φρένο πρέσας Amada

Απαίτηση Πελάτη

Ο πελάτης μας προσέγγισε με μια συγκεκριμένη πρόκληση κάμψης που αφορούσε έναλεπτό χαλύβδινο φύλλο με δομή νευρώσεων, απαιτώντας τόσο αποτελεσματικότητα όσο και διαστατική συνέπεια.

Οι κύριες απαιτήσεις του πελάτη περιελάμβαναν:

Υλικό:Φύλλο χάλυβα,Πάχος 1,2 χιλιοστών

Μηχανή: Πιεστικό φρένο Amada

Κάτω άνοιγμα μήτρας: V = 60 mm

Μέθοδος σχηματισμού: Διαμόρφωση με ένα χτύπημα (κάμψη σε ένα βήμα)

Χαρακτηριστικό μέρους:Προφίλ πολλαπλών γωνιών μεενισχυτική νευρώση (δομή ενίσχυσης)

Προσδοκώμενη ποιότητα:

Σταθερές γωνίες κάμψης

Καθαρή διαμόρφωση χωρίς παραμόρφωση

Ομοιόμορφο σχήμα πλευρών

Υψηλή επαναληψιμότητα για μαζική παραγωγή



Επειδή το τεμάχιο εργασίας περιλαμβάνει γεωμετρία νευρώσεων και πολλαπλές γωνίες κάμψης, οι τυπικές ευθείες διατρήσεις δεν ήταν κατάλληλες για την επίτευξη του απαιτούμενου σχήματος με μία μόνο λειτουργία.

Ανάλυση Προκλήσεων

Αφού εξέτασε το σχέδιο, η ομάδα μηχανικών μας εντόπισε αρκετές βασικές προκλήσεις:

1. Η δομή των νευρώσεων απαιτεί ελεγχόμενη ροή υλικού

Η παρουσία ενός νεύρωση (χαρακτηριστικό ενίσχυσης) αυξάνει την αντίσταση σχηματισμού και αλλάζει τον τρόπο ροής του υλικού κατά την κάμψη. Χωρίς κατάλληλη υποστήριξη εργαλείων:

• Το πλευρό μπορεί να κατάρρευση ή παραμόρφωση
• Η καταπόνηση του υλικού μπορεί να προκαλέσει απόκλιση γωνίας
• Ενδέχεται να απαιτούνται πολλαπλά βήματα διαμόρφωσης

Αυτό θα μείωνε την αποδοτικότητα της παραγωγής και θα αύξανε τον χρόνο κύκλου.

2. Η διαμόρφωση με ένα χτύπημα απαιτεί ακριβή αντιστοίχιση εργαλείων

Ο πελάτης ζήτησε συγκεκριμένα σχηματισμός ενός χτυπήματος, που σημαίνει:

• Όλες οι γωνίες πρέπει να σχηματιστούν σε ένα μόνο χτύπημα
• Η γεωμετρία του εργαλείου πρέπει να ταιριάζει ακριβώς με το προφίλ του εξαρτήματος
• Το Springback πρέπει να αποζημιωθεί σωστά.

Αυτό απαιτεί εργαλεία προσαρμοσμένου προφίλ, όχι τυπικές γροθιές.

3. Το λεπτό υλικό χρειάζεται σταθερή στήριξη

Με χάλυβας 1,2 χιλιοστών, η λανθασμένη επιλογή εργαλείων μπορεί να προκαλέσει:

• Ρυτίδες
• Ανώμαλες γωνίες
• Επιφανειακή παραμόρφωση
• Μειωμένη ακρίβεια πλευρών

Η σωστή στήριξη από τους ώμους της μήτρας είναι απαραίτητη.

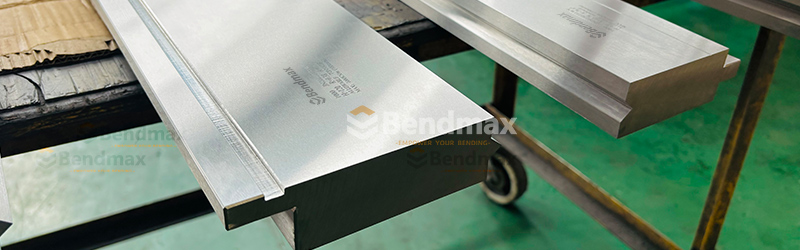

Η λύση μας: Σύσταση για εργαλεία κάμψης νευρώσεων

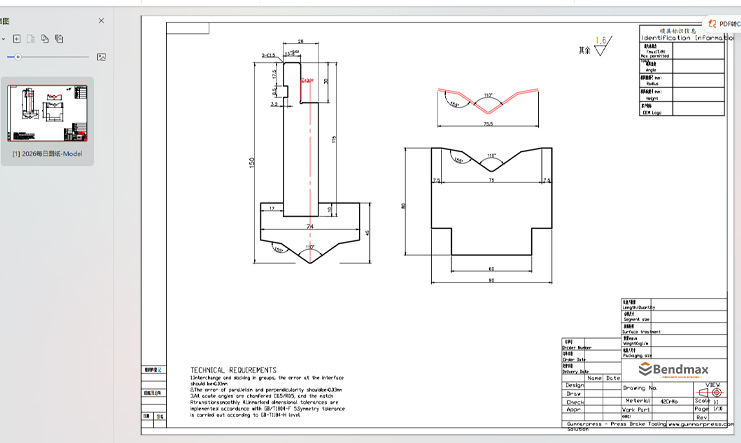

Μετά από τεχνική αξιολόγηση, οι μηχανικοί μας συνέστησαν τη χρήση Εργαλεία κάμψης πλευρών κατά παραγγελία, ειδικά σχεδιασμένο για να ταιριάζει με το προφίλ που φαίνεται στο σχέδιο.

Συνιστώμενη διαμόρφωση εργαλείων:

Τύπος εργαλείου:Σετ διάτρησης και καλουπιού κάμψης πλευρών

Συμβατότητα μηχανήματος:Σύστημα Amada

Άνοιγμα Κάτω Μήτρας:V = 60 mm

Μέθοδος σχηματισμού:Σχηματισμός προφίλ με ένα χτύπημα

Υποστήριξη Υλικού:Βελτιστοποιημένο για διαμόρφωση λεπτών φύλλων

Αντιστοίχιση προφίλ:Προσαρμοσμένη γεωμετρία που ακολουθεί το σχήμα της νευρώσεως του τμήματος

Αυτός ο σχεδιασμός εργαλείων επιτρέπει τον ταυτόχρονο σχηματισμό της νευρώσεως και των γωνιών με μία κίνηση πρέσας.

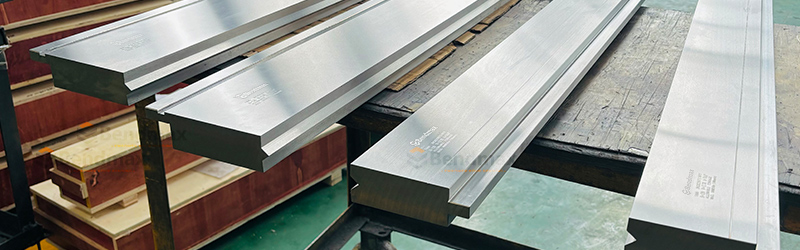

Γιατί επιλέχθηκαν τα εργαλεία κάμψης νευρώσεων

Η δομή των νευρώσεων που φαίνεται στο σχέδιο περιλαμβάνει:

• Πολλαπλές γωνίες κάμψης (155° + 110°)
• Γεωμετρία ενισχυτικών νευρώσεων
• Ελεγχόμενη διαστατική απόσταση

Οι τυπικοί διατρητήρες δεν μπορούν να ελέγξουν με ακρίβεια την παραμόρφωση σε τέτοιες κατασκευές. Τα εργαλεία κάμψης νευρώσεων παρέχουν:

Ακριβής σχηματισμός πλευρών

Η ειδικά σχεδιασμένη μύτη του τρυπητήρα υποστηρίζει τη γεωμετρία της νευρώσεως και αποτρέπει την κατάρρευση κατά τη διαμόρφωση.

Αποδοτικότητα παραγωγής σε ένα βήμα

Με αντίστοιχη γεωμετρία εργαλείων:

• Δεν απαιτείται δευτερογενής διαμόρφωση
• Μειωμένος χρόνος κύκλου
• Υψηλότερη αποδοτικότητα παραγωγής

Βελτιωμένη διαστατική συνέπεια

Τα προσαρμοσμένα εργαλεία πλευρών διασφαλίζουν:

• Σταθερή ακρίβεια γωνίας
• Ομοιόμορφο ύψος πλευρών
• Μειωμένη διακύμανση επιστροφής

Αποτέλεσμα που επιτεύχθηκε

Μετά την εφαρμογή των συνιστώμενων εργαλείων κάμψης νευρώσεων, ο πελάτης πέτυχε:

• Η λειτουργία σχηματισμού με ένα χτύπημα ολοκληρώθηκε με επιτυχία
• Σταθερή δομή νευρώσεων χωρίς παραμόρφωση
• Ακριβείς γωνίες κάμψης
• Βελτιωμένη αποδοτικότητα παραγωγής
• Σταθερή ποιότητα παραγωγής παρτίδας

Τα τελικά διαμορφωμένα εξαρτήματα ανταποκρίθηκαν στις διαστατικές και λειτουργικές απαιτήσεις του πελάτη.

Μηχανική Διερεύνηση

Αυτή η περίπτωση καταδεικνύει ότι όταν κάμπτονται εξαρτήματα με νευρώσεις ή δομές ακαμψίας, η επιλογή του σωστού προφίλ εργαλείων είναι κρίσιμη.

Για εξαρτήματα που απαιτούν:

• Ενισχυμένα χαρακτηριστικά νευρώσεων
• Διαμόρφωση πολλαπλών γωνιών
• Λεπτή κάμψη ακριβείας φύλλων
• Αποδοτικότητα σχηματισμού μεμονωμένου χτυπήματος

Προσαρμοσμένα εργαλεία κάμψης πλευρών είναι συχνά η πιο αξιόπιστη λύση.
