Τύποι εργαλείων ισοπέδωσης και στριφώματος για φρένα πρέσας: Ένας πλήρης οδηγός

Στην κατασκευή λαμαρίνας, εργασίες στριφώματος και ισοπέδωσης χρησιμοποιούνται ευρέως για τη βελτίωση της αντοχής, της ασφάλειας και της εμφάνισης των εξαρτημάτων. Αυτές οι διαδικασίες είναι απαραίτητες σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, τα ηλεκτρικά ερμάρια, οι συσκευές και η παραγωγή μεταλλικών επίπλων.

Επιλέγοντας το σωστό εργαλεία στριφώματος και ισοπέδωσης με πρέσα είναι κρίσιμη για την επίτευξη συνεπών αποτελεσμάτων, την αποφυγή ζημιών στην επιφάνεια και τη βελτίωση της αποδοτικότητας της παραγωγής. Διαφορετικοί τύποι εργαλείων έχουν σχεδιαστεί για να ανταποκρίνονται σε συγκεκριμένα πάχη υλικών, όγκους παραγωγής και απαιτήσεις ποιότητας επιφάνειας.

Αυτός ο οδηγός παρουσιάζει τους πιο συνηθισμένους τύπους εργαλεία ισοπέδωσης και στριφώματος, εξηγεί τις αρχές λειτουργίας τους, τα πλεονεκτήματα και τις εφαρμογές τους και βοηθά τους κατασκευαστές να επιλέξουν τη σωστή λύση εργαλείων.

1. Τι είναι η ισοπέδωση και η στρίφωμα στην κάμψη λαμαρίνας;

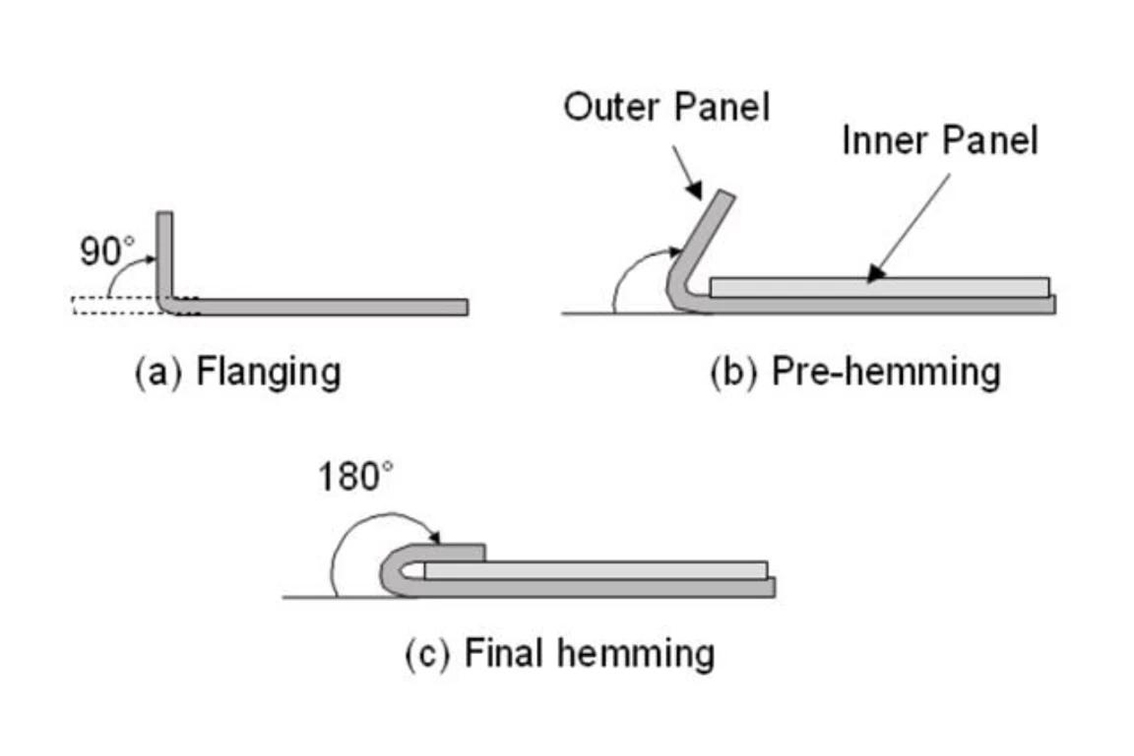

Στρήφωμα είναι μια διαδικασία κάμψης κατά την οποία η άκρη ενός μεταλλικού τμήματος διπλώνεται πίσω στον εαυτό της. Το τελικό στάδιο του στριφώματος ονομάζεται ισοπέδωση, όπου η διπλωμένη άκρη πιέζεται επίπεδα για να δημιουργηθεί μια λεία και ενισχυμένη άκρη.

Γιατί το στρίφωμα είναι σημαντικό

Το στρίφωμα χρησιμοποιείται ευρέως επειδή:

• Βελτιώνει την αντοχή των άκρων
• Εξαλείφει τις αιχμηρές άκρες
• Ενισχύει την ασφάλεια των προϊόντων
• Βελτιώνει την ποιότητα της εμφάνισης
• Προσθέτει δομική ακαμψία

Συνήθεις τύποι στριφώματος

• Ανοιχτό στρίφωμα – Ένα μικρό κενό παραμένει μεταξύ των στρώσεων
• Κλειστό στρίφωμα – Πλήρως πεπλατυσμένο
• Στριφογύρισμα σε σχήμα δακρύου – Χρησιμοποιείται για την αποφυγή ρωγμών
• Τυλιγμένο στρίφωμα – Στρογγυλεμένο άκρο στο στρίφωμα

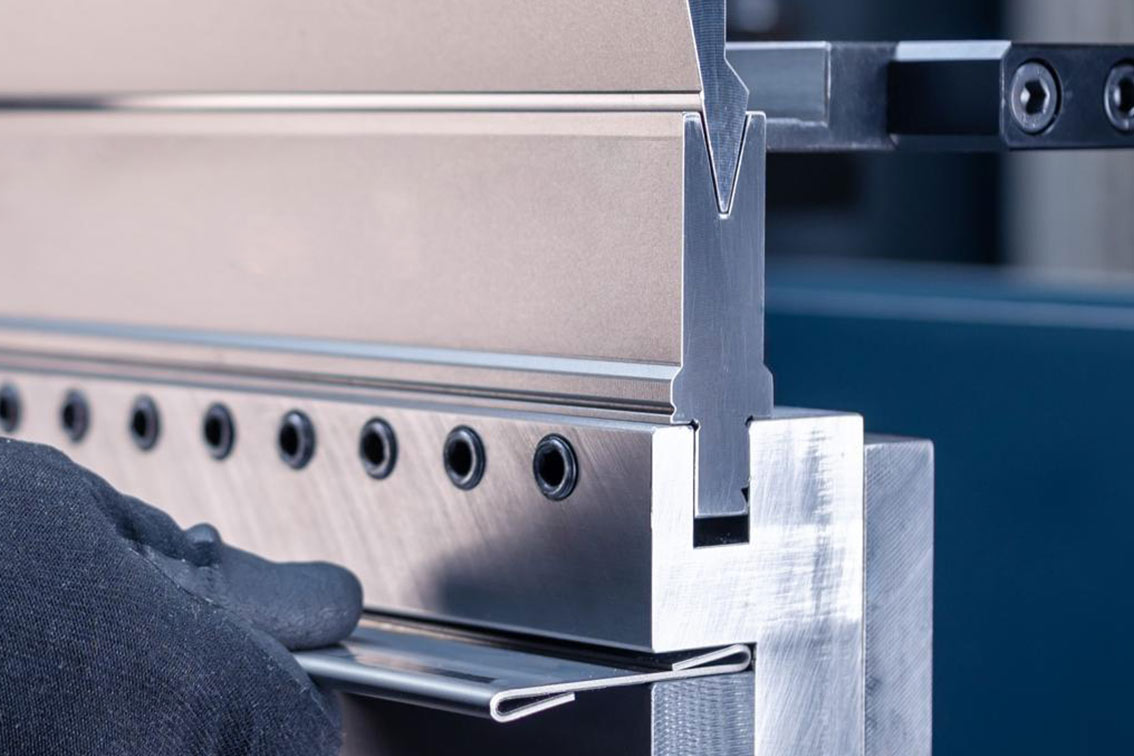

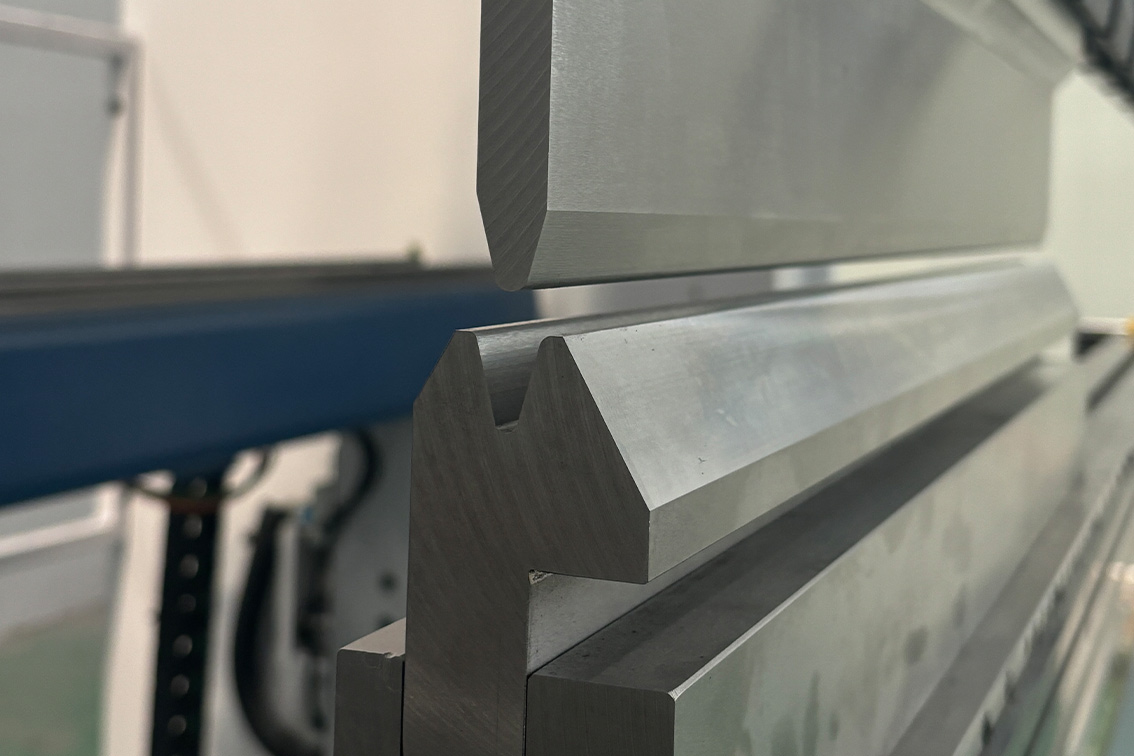

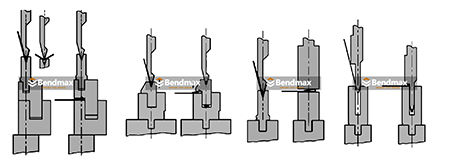

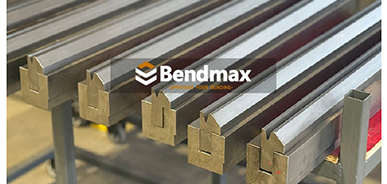

1/ Τυπικά εργαλεία στριφώματος δύο βημάτων

Αρχή λειτουργίας: Το τυπικό στρίφωμα εκτελείται συνήθως σε δύο βήματα:

• Βήμα 1 – Προ-κάμψη: Η λαμαρίνα κάμπτεται σε γωνία περίπου 30°–45°.

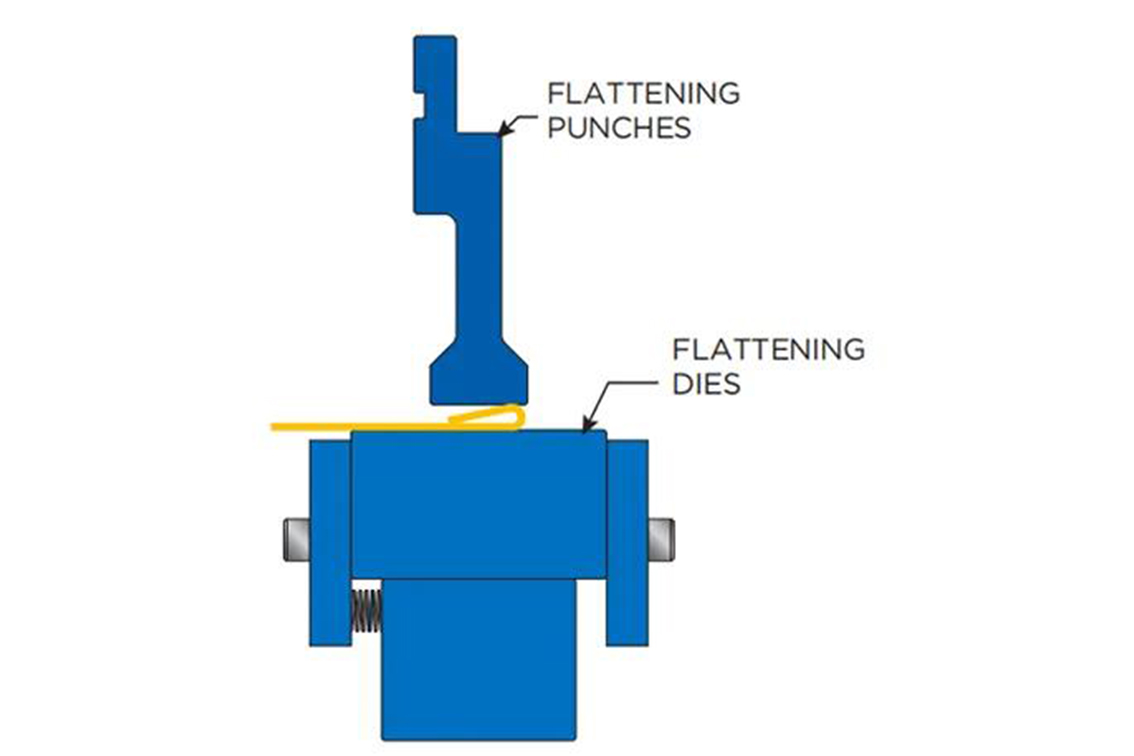

• Βήμα 2 – Ισοπέδωση: Χρησιμοποιείται μια γροθιά και μια μήτρα ισοπέδωσης για να πιεστεί το στρίφωμα ώστε να γίνει επίπεδο.

Φόντα:

• Η πιο ευρέως χρησιμοποιούμενη μέθοδος
• Οικονομικά αποδοτικά εργαλεία
• Εύκολο στη λειτουργία
• Κατάλληλο για πολλά υλικά
• Σταθερά και αξιόπιστα αποτελέσματα

Τυπικές εφαρμογές:

• Ηλεκτρικά ερμάρια
• Μεταλλικά περιβλήματα
• Πάνελ επίπλων
• Περιβλήματα συσκευών

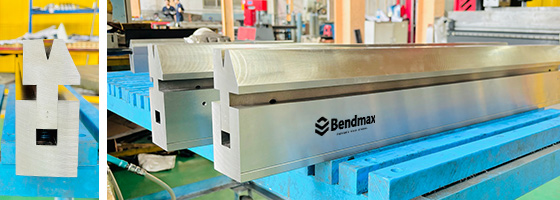

2/ Οξεία γωνία + Εργαλεία ισοπέδωσης

Αρχή λειτουργίας: Ενα οξεία γροθιά Χρησιμοποιείται για τη δημιουργία μιας αιχμηρής γωνίας προ-κάμψης πριν από την ισοπέδωση. Αυτό βελτιώνει την ακρίβεια στριφώματος και μειώνει την παραμόρφωση του υλικού.

Φόντα:

• Υψηλότερη ακρίβεια
• Καλύτερος έλεγχος της γωνίας κάμψης
• Κατάλληλο για λεπτά υλικά
• Μειώνει τον κίνδυνο ρωγμών

Τυπικά υλικά:

• Ανοξείδωτο ατσάλι
• Γαλβανισμένος χάλυβας
• Αλουμίνιο
• Ψυχρής έλασης χάλυβας

3/ Εργαλεία στριφώματος σε ένα βήμα

Ολοκληρώνεται η κατασκευή εργαλείων στριφώματος σε ένα βήμα προ-κάμψη και ισοπέδωση με μία μόνο κίνηση.

Φόντα:

• Εξαιρετικά υψηλή απόδοση
• Ιδανικό για μαζική παραγωγή
• Κατάλληλο για αυτοματοποιημένες γραμμές
• Μειώνει τον χρόνο κύκλου

Τυπικές Βιομηχανίες:

• Αυτοκινητοβιομηχανία
• Οικιακές συσκευές
• Γραμμές παραγωγής μεγάλης κλίμακας

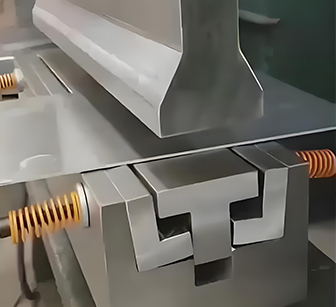

4/ Εργαλεία στριφώματος με ελατήριο

Τα εργαλεία με ελατήριο περιλαμβάνουν εσωτερικά ελατήρια που ρυθμίζει αυτόματα την πίεση κατά την ισοπέδωση.

Φόντα:

• Αντισταθμίζει την διακύμανση πάχους
• Βελτιώνει τη συνοχή
• Παράγει ομοιόμορφα στριφώματα
• Κατάλληλο για εξαρτήματα ακριβείας

Εφαρμογές:

• Πάνελ αυτοκινήτων
• Μέρη ακριβείας από λαμαρίνα
• Διακοσμητικά στοιχεία

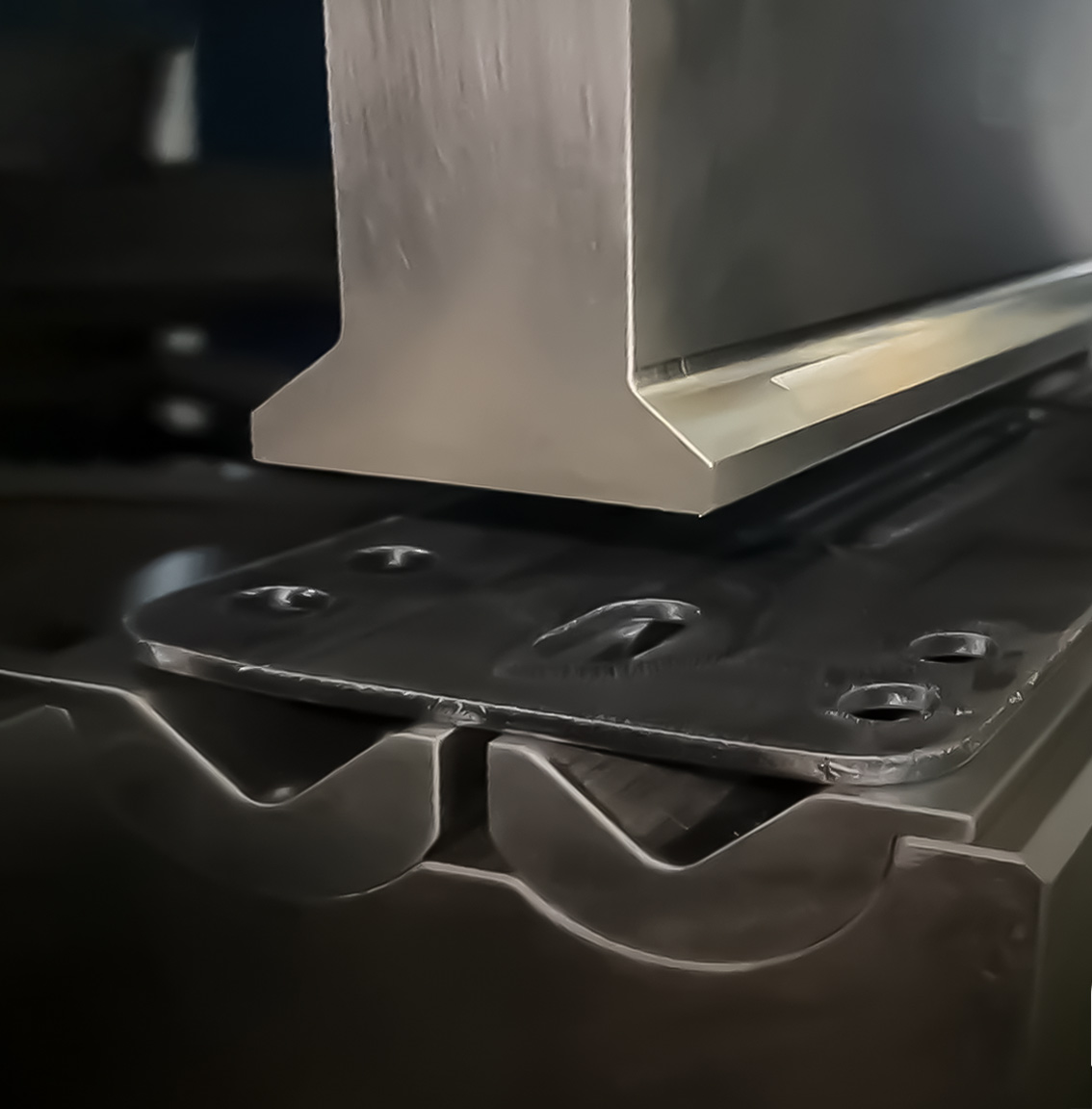

5/ Εργαλεία στριφώματος χωρίς σημάδια

Τα εργαλεία χωρίς σημάδια χρησιμοποιούν κυλίνδρους, ένθετα από νάιλον ή ένθετα PU για την αποφυγή ζημιών στην επιφάνεια.

Φόντα:

• Αποτρέπει τις γρατζουνιές
• Βελτιώνει την ποιότητα της επιφάνειας
• Μειώνει τις εργασίες φινιρίσματος
• Ιδανικό για ορατά μέρη

Τυπικά υλικά:

• Ανοξείδωτο ατσάλι
• Αλουμίνιο
• Επικαλυμμένα φύλλα
• Διακοσμητικά πάνελ

2. Πώς να επιλέξετε τα σωστά εργαλεία στριφώματος

Ο τύπος του υλικού που κάμπτεται παίζει κρίσιμο ρόλο στην επιλογή εργαλείων. Διαφορετικά υλικά συμπεριφέρονται διαφορετικά κατά τις εργασίες ισοπέδωσης και στριφώματος.

1/ Συνήθεις Υλικές Παρατηρήσεις

Μαλακός χάλυβας (CRS)
Ο μαλακός χάλυβας είναι ένα από τα ευκολότερα υλικά για στρίφωμα. Τα τυπικά εργαλεία στριφώματος δύο σταδίων είναι συνήθως επαρκή για τις περισσότερες εφαρμογές.

Ανοξείδωτο ατσάλι
Ο ανοξείδωτος χάλυβας έχει υψηλότερη αντοχή και χαμηλότερη ολκιμότητα, γεγονός που τον καθιστά πιο επιρρεπή σε ρωγμές κατά την ισοπέδωση. Σε αυτήν την περίπτωση:

• Συνιστάται η χρήση εργαλείων οξείας προ-κάμψης
• Μπορεί να απαιτείται μεγαλύτερη εσωτερική ακτίνα κάμψης
• Τα εργαλεία στριφώματος με ελατήριο βελτιώνουν τα αποτελέσματα

Αλουμίνιο
Το αλουμίνιο είναι πιο μαλακό αλλά πιο ευαίσθητο στις επιφανειακές φθορές. Για φύλλα αλουμινίου:

• Συνιστάται η χρήση εργαλείων στριφώματος χωρίς σημάδια
• Οι μήτρες με ρολό ή νάιλον βοηθούν στην αποφυγή γρατσουνιών.

Γαλβανισμένα ή επικαλυμμένα υλικά
Η προστασία της επιφάνειας είναι κρίσιμη. Η χρήση τυπικών χαλύβδινων μήτρων μπορεί να προκαλέσει γρατσουνιές.

• Εργαλεία στριφώματος χωρίς σημάδια
• Μήτρες ισοπέδωσης με προστασία PU ή νάιλον

2/ Πάχος φύλλου

Το πάχος του φύλλου είναι μία από τις πιο σημαντικές παραμέτρους κατά την επιλογή εργαλείων ισοπέδωσης. Διαφορετικοί τύποι εργαλείων είναι κατάλληλοι για διαφορετικά εύρη πάχους.

Λεπτό φύλλο (0,5–1,5 mm)
Τα λεπτά υλικά απαιτούν ακριβή έλεγχο για την αποφυγή ζαρώματος ή ρωγμών. Συνιστώμενα εργαλεία:

• Οξεία γωνία + εργαλεία ισοπέδωσης
• Τυπικά εργαλεία στριφώματος δύο βημάτων

Μεσαίο πάχος (1,5–3,0 mm)
Αυτό το εύρος πάχους είναι συνηθισμένο σε ηλεκτρικά ερμάρια, μεταλλικά έπιπλα και περιβλήματα εξοπλισμού. Συνιστώμενα εργαλεία:

• Τυπικά εργαλεία ισοπέδωσης
• Εργαλεία στριφώματος με ελατήριο

Πάχος φύλλου (>3,0 mm)
Απαιτείται πρόσθετη δύναμη κάμψης και η αντοχή των εργαλείων καθίσταται κρίσιμη. Συνιστώμενα εργαλεία:

• Εργαλεία ισοπέδωσης βαρέως τύπου
• Μήτρες από κράμα χάλυβα υψηλής αντοχής

3/ Απαιτήσεις τύπου στριφώματος

Ανοιχτό στρίφωμα
Αφήνει ένα μικρό κενό στο εσωτερικό, απαιτεί λιγότερη δύναμη, είναι πιο εύκολο στην παραγωγή. Κατάλληλο για δομικά στοιχεία και μη ορατά μέρη.

Κλειστό στρίφωμα
Πλήρως πεπλατυσμένο, απαιτεί μεγαλύτερη ακρίβεια και πιο απαιτητικά εργαλεία. Κατάλληλο για διακοσμητικά μέρη και ορατές άκρες.

Στριφογύρισμα σε σχήμα δακρύου
Χρησιμοποιείται όταν ο κίνδυνος ρωγμών είναι υψηλός. Συνιστάται για ανοξείδωτο χάλυβα και χοντρά υλικά.

4/ Απαιτήσεις Ποιότητας Επιφάνειας

Η ποιότητα της επιφάνειας αποτελεί σημαντικό μέλημα. Τα τυπικά εργαλεία ισοπέδωσης ενδέχεται να αφήσουν σημάδια, γρατσουνιές ή γραμμές πίεσης στην επιφάνεια. Εάν η εμφάνιση της επιφάνειας είναι κρίσιμη, Εργαλεία στριφώματος χωρίς σημάδια (με κυλίνδρους, ένθετα από νάιλον ή προστασία PU) συνιστάται ιδιαίτερα για:

• Πάνελ από ανοξείδωτο χάλυβα
• Διακοσμητικά μέρη αλουμινίου
• Εξωτερικά εξαρτήματα συσκευής
• Πάνελ ανελκυστήρων

5/ Όγκος Παραγωγής

• Χαμηλού όγκου: Τυπικά εργαλεία στριφώματος δύο βημάτων (Χαμηλότερο αρχικό κόστος, ευέλικτο).
• Μεσαίου όγκου: Εργαλεία στριφώματος με ελατήριο (Πιο σταθερή απόδοση, βελτιωμένη επαναληψιμότητα).
• Υψηλός όγκος: Εργαλεία στριφώματος σε ένα βήμα (Υψηλή απόδοση, ιδανική για αυτοματοποίηση αυτοκινήτων και συσκευών).

6/ Συμβατότητα με το φρένο πρέσας

Δεν είναι όλα τα συστήματα εργαλείων εναλλάξιμα. Τα συνηθισμένα συστήματα εργαλείων περιλαμβάνουν Σύστημα Wila, Σύστημα Trumpf, Σύστημα Amada και Σύστημα LVD.

Για παράδειγμα, εάν χρησιμοποιείτε πρέσα τύπου Wila, συμβατά εργαλεία όπως Τρυπάνι ισοπέδωσης NO.19.041 και Μήτρα ισοπέδωσης NO.29.384 εξασφαλίζει ακριβή τοποθέτηση και αξιόπιστα αποτελέσματα κάμψης.

7/ Υλικό και σκληρότητα εργαλείων

Η ανθεκτικότητα των εργαλείων εξαρτάται σε μεγάλο βαθμό από το υλικό και την ποιότητα της θερμικής επεξεργασίας. Τα εργαλεία ισοπέδωσης υψηλής ποιότητας κατασκευάζονται συνήθως από 42CrMo με εύρος σκληρότητας HRC 54–60Αυτό παρέχει μεγαλύτερη διάρκεια ζωής, καλύτερη αντοχή στη φθορά και σταθερή απόδοση ισοπέδωσης.

8/ Ισορροπία κόστους έναντι απόδοσης

Η επιλογή εργαλείων δεν αφορά μόνο την απόδοση — η οικονομική αποδοτικότητα είναι επίσης σημαντική. Η χρήση εργαλείων ισοπέδωσης υψηλής ποιότητας μπορεί να έχει υψηλότερο αρχικό κόστος, αλλά μπορεί να μειώσει σημαντικά τα μακροπρόθεσμα έξοδα αντικατάστασης.

3. Προτεινόμενες λύσεις εργαλείων για συνηθισμένα προβλήματα στριφώματος

Στην πρακτική παραγωγή λαμαρίνας, η επιλογή του σωστού συνδυασμού εργαλείων είναι συχνά ο πιο αποτελεσματικός τρόπος για την επίλυση ελαττωμάτων στριφώματος.

Πρόβλημα 1 — Ρωγμές κατά μήκος της γραμμής του ποδιού

• Αιτίες: Η εσωτερική ακτίνα κάμψης είναι πολύ μικρή, η πλαστιμότητα είναι χαμηλή, η συμπίεση είναι υπερβολική.
• Λύσεις: Χρησιμοποιήστε οξεία προ-κάμψη ζουμπά, αυξήστε την ακτίνα κάμψης, εφαρμόστε διαδικασία δύο σταδίων.

Πρόβλημα 2 — Ρυτίδες κατά την ισοπέδωση

• Αιτίες: Λεπτό υλικό σε φύλλο, ανεπαρκής στήριξη μήτρας, ανομοιόμορφη πίεση.
• Λύσεις: Χρησιμοποιήστε εργαλεία στριφώματος με ελατήριο, αυξήστε την επιφάνεια στήριξης ισοπέδωσης και χρησιμοποιήστε φαρδύτερες μήτρες.

Πρόβλημα 3 — Σημάδια ή γρατσουνιές στην επιφάνεια

• Αιτίες: Άμεση επαφή χάλυβα με χάλυβα, τραχιά επιφάνεια εργαλείων, φθορά εργαλείου.
• Λύσεις: Χρησιμοποιήστε εργαλεία στριφώματος χωρίς σημάδια, εφαρμόστε μήτρες ισοπέδωσης τύπου κυλίνδρου, χρησιμοποιήστε ένθετα από νάιλον ή πολυουρεθάνη.

Πρόβλημα 4 — Ανομοιόμορφη ισοπέδωση

• Αιτίες: Κακή ευθυγράμμιση εργαλείου, ανομοιόμορφο φορτίο στο φρένο πίεσης, παραμόρφωση εργαλείου.
• Λύσεις: Χρησιμοποιήστε εργαλεία ισοπέδωσης ακριβείας, επαληθεύστε την ευθυγράμμιση και βαθμονομήστε τακτικά το φρένο πίεσης.

Πρόβλημα 5 — Υπερβολική φθορά εργαλείων

• Αιτίες: Υλικό χαμηλής ποιότητας, ανεπαρκής σκληρότητα, υψηλή τριβή.
• Λύσεις: Χρησιμοποιήστε κράμα χάλυβα υψηλής αντοχής (HRC 54–60), μήτρες βαθιάς σκλήρυνσης, τακτικό έλεγχο.

4. Συμβουλές συντήρησης εργαλείων για στρίφωμα και ισοπέδωση εργαλείων

Η σωστή συντήρηση του εργαλεία στριφώματος και ισοπέδωσης είναι απαραίτητο για τη διασφάλιση σταθερής ποιότητας κάμψης, την παράταση της διάρκειας ζωής των εργαλείων και τη μείωση του μακροπρόθεσμου κόστους παραγωγής.

1/ Τακτικός καθαρισμός επιφανειών εργαλείων

• Καθαρίστε τις επιφάνειες των εργαλείων μετά από κάθε βάρδια παραγωγής
• Χρησιμοποιήστε μαλακά πανιά ή μη λειαντικά εργαλεία καθαρισμού
• Αφαιρέστε αμέσως μεταλλικά θραύσματα και σκόνη
• Αποφύγετε τη χρήση σκληρών εργαλείων που μπορεί να προκαλέσουν ζημιά στις επιφάνειες των εργαλείων

2/ Τακτική επιθεώρηση για φθορά εργαλείων

• Ελέγχετε οπτικά τις άκρες των εργαλείων τακτικά
• Ελέγξτε για τραχύτητα επιφάνειας ή μικρορωγμές
• Μετρήστε τις κρίσιμες διαστάσεις περιοδικά
• Αντικαταστήστε τα εργαλεία όταν η φθορά υπερβαίνει τα όρια ανοχής

3/ Σωστές πρακτικές λίπανσης

• Εφαρμόστε αντισκωριακό λάδι κατά την αποθήκευση
• Χρησιμοποιήστε κατάλληλα λιπαντικά κατά την επεξεργασία δύσκολων υλικών
• Αποφύγετε την υπερβολική λίπανση που μπορεί να μολύνει τις επιφάνειες
• Καθαρίστε την περίσσεια λαδιού πριν από τη λειτουργία

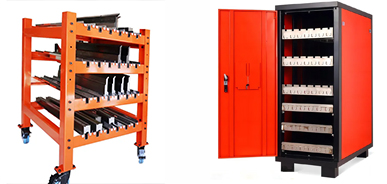

4/ Σωστές μέθοδοι αποθήκευσης εργαλείων

• Αποθηκεύστε τα εργαλεία σε ειδικά ερμάρια εργαλείων
• Χρησιμοποιήστε προστατευτικά διαχωριστικά μεταξύ των εργαλείων
• Διατηρείτε τα εργαλεία σε ξηρό περιβάλλον
• Αποφύγετε την τοποθέτηση εργαλείων απευθείας το ένα πάνω στο άλλο

5/ Πρόληψη υπερφόρτωσης εργαλείου

• Πάντα να ελέγχετε την απαιτούμενη χωρητικότητα πριν από τη λειτουργία
• Χρησιμοποιήστε τα εργαλεία εντός της χωρητικότητας φορτίου τους
• Αποφύγετε την ξαφνική φόρτιση κρούσης
• Παρακολουθείτε τακτικά τις ρυθμίσεις πίεσης του μηχανήματος

6/ Περιοδική Επαναλείανση και Επιφανειακή Επιφανειακή Φινίρισμα

• Εκτελέστε επαναλείανση όταν η φθορά γίνει αισθητή
• Διατηρήστε τη σωστή γεωμετρία μετά την επαναλείανση
• Χρησιμοποιήστε επαγγελματικό εξοπλισμό λείανσης
• Επαλήθευση διαστάσεων μετά την ανακαίνιση

7/ Συνιστώμενο Πρόγραμμα Συντήρησης

• Καθημερινά: Καθαρίστε τις επιφάνειες, αφαιρέστε τα μεταλλικά υπολείμματα, εφαρμόστε ελαφρύ προστατευτικό λάδι.
• Εβδομαδιαίος: Επιθεωρήστε τις άκρες, ελέγξτε την ευθυγράμμιση, επαληθεύστε το φινίρισμα της επιφάνειας.
• Μηνιαίος: Μετρήστε τις διαστάσεις, ελέγξτε τη σκληρότητα και πραγματοποιήστε μικρές επισκευές εάν χρειάζεται.

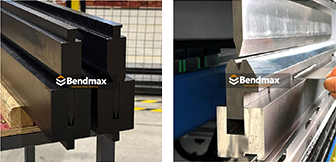

5. Γιατί να επιλέξετε επαγγελματικές λύσεις εργαλείων στριφώματος

Στη σύγχρονη κατασκευή λαμαρίνας, η ποιότητα του εργαλεία στριφώματος και ισοπέδωσης καθορίζει άμεσα την εμφάνιση του τελικού προϊόντος, τη δομική αντοχή και την αποδοτικότητα της παραγωγής. Η επιλογή ενός αξιόπιστου προμηθευτή εργαλείων δεν έχει να κάνει μόνο με την τιμή, αλλά και με την ακρίβεια, την ανθεκτικότητα και τη μακροπρόθεσμη σταθερότητα.

1/ Η ακριβής κατασκευή εξασφαλίζει σταθερή απόδοση

Τα επαγγελματικά εργαλεία στριφώματος κατασκευάζονται με χρήση κράματος χάλυβα υψηλής ποιότητας και προηγμένων διαδικασιών κατεργασίας CNC για να εξασφαλίζεται η ακρίβεια και η συνέπεια των διαστάσεων.

• Υψηλή ακρίβεια διαστάσεων
• Σταθερή απόδοση διαμόρφωσης
• Σταθερή ποιότητα στριφώματος
• Μειωμένη διακύμανση παραγωγής

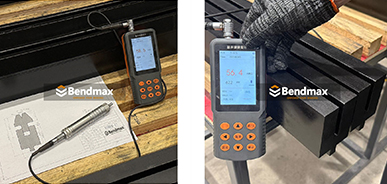

2/ Υλικό υψηλής ποιότητας και θερμική επεξεργασία

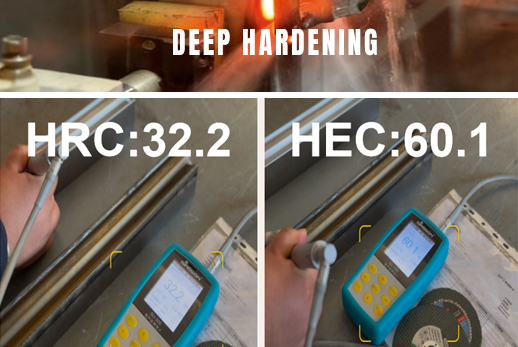

Τα αξιόπιστα εργαλεία στριφώματος κατασκευάζονται συνήθως από κράματα χάλυβα υψηλής αντοχής, όπως 42CrMo και σκληρυμένες ποιότητες χάλυβα εργαλείων. Μέσω ελεγχόμενης θερμικής επεξεργασίας, το εργαλείο επιτυγχάνει επίπεδο σκληρότητας HRC 54–60Αυτό διασφαλίζει:

• Εξαιρετική αντοχή στη φθορά
• Μεγάλη διάρκεια ζωής
• Σταθερή αντίσταση παραμόρφωσης υπό φορτίο

3/ Σχεδιασμός εργαλείων με δοκιμασμένη εφαρμογή

Οι επαγγελματικές λύσεις εργαλείων σχεδιάζονται με βάση πραγματικές βιομηχανικές εφαρμογές, εξασφαλίζοντας συμβατότητα με τις τυπικές διαδικασίες στριφώματος, τις απαιτήσεις επιφάνειας χωρίς σημάδια και τις γραμμές παραγωγής μεγάλου όγκου.

• Πάνελ αμαξώματος αυτοκινήτου
• Ηλεκτρικά περιβλήματα
• Ντουλάπια από ανοξείδωτο χάλυβα
• Συσκευές
