Σύστημα στέψης φρένων: Γιατί είναι απαραίτητος ο πίνακας αντιστάθμισης

Σύστημα στέψης φρένων: Γιατί είναι απαραίτητος ο πίνακας αντιστάθμισης

Μια λεπτομερής ματιά στο πώς ο πίνακας αντιστάθμισης βελτιώνει την ακρίβεια κάμψης μεγάλου μήκους εξαρτήματος, ελαχιστοποιεί τις αποκλίσεις γωνίας και διασφαλίζει συνεπή αποτελέσματα σε όλα τα συστήματα στεφάνης τύπου Wila, Amada και Trumpf.

Στην κάμψη λαμαρίνας, η ακρίβεια είναι ζωτικής σημασίας. Ωστόσο, κατά την κάμψη μεγάλων τεμαχίων εργασίας, οι μηχανές κάμψης συχνά αντιμετωπίζουν ένα κοινό πρόβλημα: την παραμόρφωση. Υπό μεγάλη χωρητικότητα, τόσο η ολίσθηση όσο και το τραπέζι εργασίας ενδέχεται να υποστούν ελαφρά παραμόρφωση, με αποτέλεσμα διαφορετικές γωνίες κάμψης στη μέση και στα άκρα του τεμαχίου εργασίας. Αυτό οδηγεί σε ασυνεπείς γωνίες, οι οποίες επηρεάζουν άμεσα την ποιότητα του προϊόντος.

Το σύστημα αντιστάθμισης της μηχανής κάμψης (γνωστό και ως πίνακας αντιστάθμισης) παίζει ακριβώς έναν ρόλο εδώ.

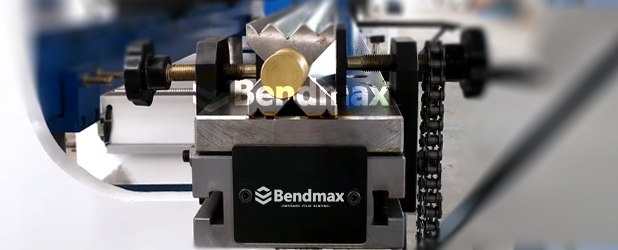

Ένα υψηλής ποιότητας Στερέωση φρένου τύπουΣύστημαείναι ένα σημαντικό βοηθητικό σύστημα, σχεδιασμένο για να αντισταθμίζει την παραμόρφωση κατά τη διαδικασία κάμψης και να διασφαλίζει ότι η γωνία του τεμαχίου εργασίας είναι ομοιόμορφη σε όλο το μήκος του. Χωρίς το τραπέζι αντιστάθμισης, η παραμόρφωση της ολίσθησης και του τραπεζιού εργασίας θα προκαλούσε μεγαλύτερο άνοιγμα της μεσαίας γωνίας και μικρότερο κλείσιμο των ακραίων γωνιών. Το σύστημα αντιστάθμισης έχει σχεδιαστεί με ακρίβεια για να αντιμετωπίσει αυτό το πρόβλημα.

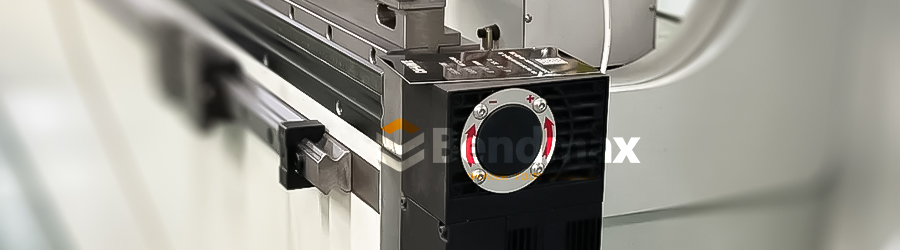

Μηχανικά συστήματα αντιστάθμισης στεφάνηςσυνήθως αποτελούνται από ένα σύνολο ρυθμιζόμενων μπλοκ σφήνας ή μηχανισμών σφήνας. Αυτές οι σφήνες κινούνται η μία σε σχέση με την άλλη για να ρυθμίσουν το σχήμα του τραπεζιού εργασίας, αντισταθμίζοντας την παραμόρφωση της μηχανής που προκαλείται από τις δυνάμεις κάμψης. Ρυθμίζοντας τη θέση των σφηνών, εφαρμόζεται μια δύναμη αντίθετης παραμόρφωσης κατά την κάμψη για να αντισταθμίσει τα σφάλματα που δημιουργούνται κατά τις πραγματικές λειτουργίες.

Η μηχανική αντιστάθμιση στέψης συνήθως χωρίζεται σε χειροκίνητες και αυτόματες, καθεμία με τα δικά της πλεονεκτήματα και μειονεκτήματα, κατάλληλες για διαφορετικές εφαρμογές.

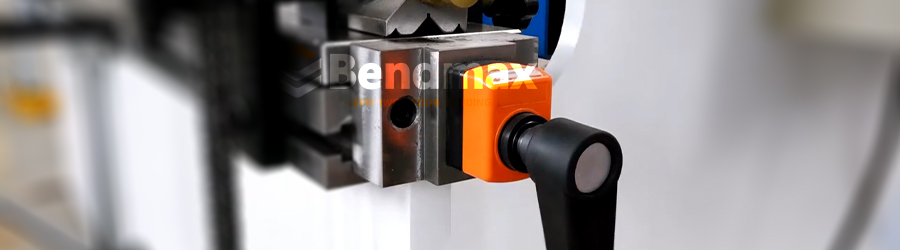

Χειροκίνητη μηχανική αντιστάθμιση στέψης

Αρχή Λειτουργίας: Η χειροκίνητη μηχανική αντιστάθμιση στεφάνης ρυθμίζει το σχήμα του τραπεζιού εργασίας ρυθμίζοντας χειροκίνητα τις σφήνες ή άλλα μηχανικά εξαρτήματα για να αντισταθμίσει την παραμόρφωση κατά τη διάρκεια της διαδικασίας κάμψης. Οι χειριστές περιστρέφουν χειροκίνητα τους μηχανισμούς ρύθμισης με βάση τις ανάγκες επεξεργασίας και την εμπειρία, μετακινώντας τις σφήνες στις κατάλληλες θέσεις για αντιστάθμιση.

Φόντα:

Χαμηλό Κόστος: Οι συσκευές χειροκίνητης ρύθμισης είναι απλές, με χαμηλότερο κόστος κατασκευής και συντήρησης.

Εύκολη λειτουργία: Η δομή είναι σχετικά απλή, εύκολη στην κατανόηση και τη λειτουργία, κατάλληλη για αρχάριους και μικρές επιχειρήσεις.

Μειονεκτήματα:

Χαμηλή ακρίβεια ρύθμισης: Η χειροκίνητη ρύθμιση βασίζεται στην εμπειρία και τις δεξιότητες του χειριστή, με αποτέλεσμα χαμηλότερη ακρίβεια, κάτι που αποτελεί πρόκληση για απαιτήσεις υψηλής ακρίβειας.

Χαμηλή Απόδοση: Η διαδικασία χειροκίνητης ρύθμισης είναι χρονοβόρα, επηρεάζοντας την αποδοτικότητα της παραγωγής, ειδικά όταν απαιτούνται συχνές ρυθμίσεις.

Κακή προσαρμοστικότητα: Ακατάλληλο για σενάρια που απαιτούν γρήγορες αλλαγές τεμαχίων εργασίας και προσαρμογές παραμέτρων διεργασίας.

Κατάλληλα σενάρια

Παραγωγή σε μικρές παρτίδες: Κατάλληλο για παραγωγή μικρής κλίμακας χωρίς συχνές προσαρμογές.

Χαμηλές απαιτήσεις ακρίβειας: Ιδανικό για εργασίες κάμψης με χαμηλές απαιτήσεις ακρίβειας.

Περιορισμένος προϋπολογισμός: Κατάλληλο για μικρές επιχειρήσεις με περιορισμούς στον προϋπολογισμό.

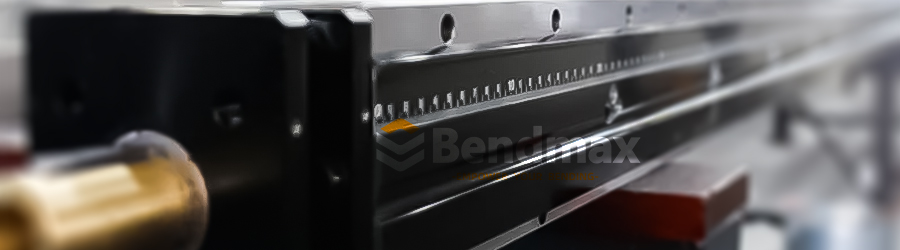

Αυτόματη μηχανική αντιστάθμιση στέψης

Αρχή λειτουργίας:Η αυτόματη μηχανική αντιστάθμιση στεφάνης χρησιμοποιεί συστήματα CNC ή άλλες συσκευές αυτόματου ελέγχου για την παρακολούθηση και ρύθμιση της θέσης των σφηνών σε πραγματικό χρόνο. Μετά την εισαγωγή των απαιτούμενων παραμέτρων αντιστάθμισης, το σύστημα ελέγχει αυτόματα τον μηχανισμό ρύθμισης για να εξασφαλίσει την ακρίβεια κάμψης.

Φόντα:

Υψηλή ακρίβεια: Το αυτόματο σύστημα ελέγχου μπορεί να επιτύχει αντιστάθμιση υψηλής ακρίβειας, καλύπτοντας τις ανάγκες επεξεργασίας υψηλής ακρίβειας.

Υψηλή απόδοση: Η διαδικασία αυτόματης ρύθμισης είναι γρήγορη και σταθερή, ενισχύοντας την αποδοτικότητα της παραγωγής, κατάλληλη για μαζική παραγωγή.

Καλή Συνέπεια: Το αυτόματο σύστημα παρέχει σταθερά και συνεπή αποτελέσματα αντιστάθμισης, μειώνοντας το ανθρώπινο λάθος.

Μειονεκτήματα:

Υψηλό Κόστος: Το σύστημα αυτόματης αντιστάθμισης είναι πολύπλοκο, με υψηλότερο κόστος κατασκευής και συντήρησης.

Υψηλές Τεχνικές Απαιτήσεις: Απαιτούνται επαγγελματίες χειριστές και προσωπικό συντήρησης, αυξάνοντας το κόστος εκπαίδευσης και διαχείρισης.

Κατάλληλα σενάρια:

Μαζική παραγωγή: Κατάλληλο για παραγωγή μεγάλης κλίμακας που απαιτεί συχνές προσαρμογές.

Απαιτήσεις Υψηλής Ακρίβειας: Ιδανικό για εργασίες κάμψης με υψηλές απαιτήσεις ακρίβειας.

Υψηλές Ανάγκες Αυτοματισμού: Κατάλληλο για περιβάλλοντα παραγωγής με υψηλό βαθμό αυτοματοποίησης και αποδοτικότητας.

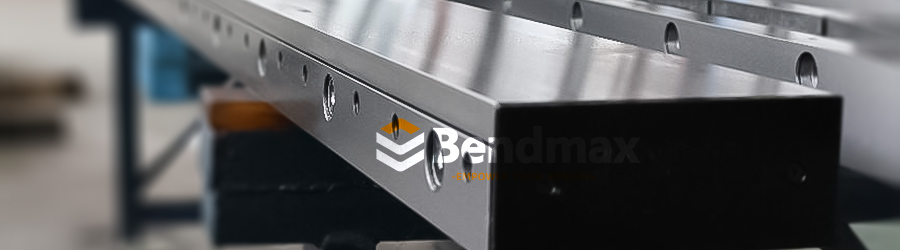

Οφέλη της μηχανικής αντιστάθμισης με ακριβή αποτελεσματικότητα και στέψη πολλαπλών σημείων

Μειώνει την παραμόρφωση: Αντισταθμίζει την παραμόρφωση του τραπεζιού εργασίας και του ρυθμιστικού από την εφαρμογή

δυνάμεις, εξασφαλίζοντας σταθερές γωνίες κάμψης και βελτιωμένη ακρίβεια κατεργασίας.

ειδικά για μακριά και ποικίλα τεμάχια εργασίας.

Βελτιώνει την ακρίβεια: Η μηχανική στεφάνη πολλαπλών σημείων επιτρέπει την ανεξάρτητη

προσαρμογές σε όλο το μήκος του τραπεζιού εργασίας, διαχειριζόμενοι με ακρίβεια την παραμόρφωση σε κάθε

διατομή για ανώτερη ευθύτητα και ομοιομορφία σε εκτεταμένα τεμάχια εργασίας.

Υδραυλική στέψη– Ορισμένα φρένα πρέσας διατίθενται από το εργοστάσιο με ήδη ενσωματωμένη υδραυλική στεφάνη. Η υδραυλική στεφάνη χρησιμοποιεί υδραυλικούς κυλίνδρους που βρίσκονται στην καρότσα του μηχανήματος. Καθώς οι κύλινδροι γεμίζουν με υδραυλική πίεση, ασκούν μια ανοδική δύναμη στην καρότσα του μηχανήματος για να αντισταθμίσουν την παραμόρφωση. Τα σύγχρονα υδραυλικά συστήματα στεφάνης συχνά διαθέτουν αυτό που είναι γνωστό ως δυναμική στεφάνη. Η δυναμική στεφάνη παρέχει ένα μοναδικό πλεονέκτημα παρακολούθησης ασυνεπειών και αντίστασης κατά τη διαδικασία κάμψης, επιτρέποντάς του να κάνει προσαρμογές σε πραγματικό χρόνο για να διορθώσει όχι μόνο ασυνέπειες στο φρένο πρέσας αλλά και ασυνέπειες στο υλικό.

Σημείωση: Εκτός εάν το φρένο πίεσης σας διαθέτει υδραυλικό σύστημα στεφάνης, ένα μηχανικό σύστημα στεφάνης θα είναι πιθανώς η λύση που χρειάζεστε για να αντισταθμίσετε την παραμόρφωση.

Χωρίς τραπέζι αντιστάθμισης, η γωνία κάμψης των μεγάλων μερών είναι συνήθως μεγαλύτερη στη μέση και μικρότερη και στα δύο άκρα. Ωστόσο, με ένα τραπέζι αντιστάθμισης, ολόκληρη η γραμμή κάμψης μπορεί να διατηρηθεί ομοιόμορφη και ακριβής.

Για χειριστές που χρησιμοποιούν ένα σύγχρονο Μηχανή πρέσας CNC, το σύστημα διόρθωσης κάμψης δεν είναι απλώς μια πρόσθετη συσκευή, αλλά μια απαραίτητη λύση για την επίτευξη ακριβούς κάμψης.
