Μια πλήρης επισκόπηση των παγκόσμιων συστημάτων εργαλείων πρέσας - Wila, Trumpf, Amada, Bystronic - για να σας βοηθήσει να επιλέξετε τη σωστή διεπαφή, να βελτιώσετε τη συμβατότητα και να βελτιστοποιήσετε την απόδοση κάμψης.

Στην κάμψη λαμαρίνας, τα πρότυπα εργαλείων και οι διεπαφές καθορίζουν άμεσα την παραγωγή συμβατότητα, ακρίβεια και αποτελεσματικότηταΤόσο για τους κατασκευαστές όσο και για τους τελικούς χρήστες, η κατανόηση των πιο ευρέως χρησιμοποιούμενων προτύπων εργαλείων πρέσας βοηθά στην επιλογή των σωστών διατρητήρων και μήτρων, στην αποφυγή αναντιστοιχιών και στη βελτίωση της συνολικής παραγωγικότητας.

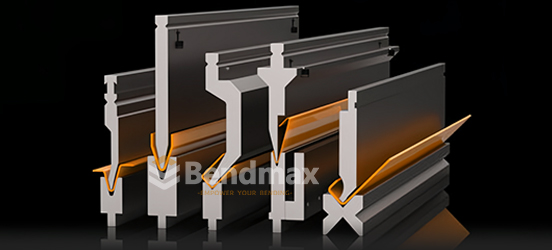

Το σημερινό άρθρο είναι μια ανάλυση των πέντε πιο συνηθισμένων βιομηχανικών προτύπων και των χαρακτηριστικών διεπαφής τους:

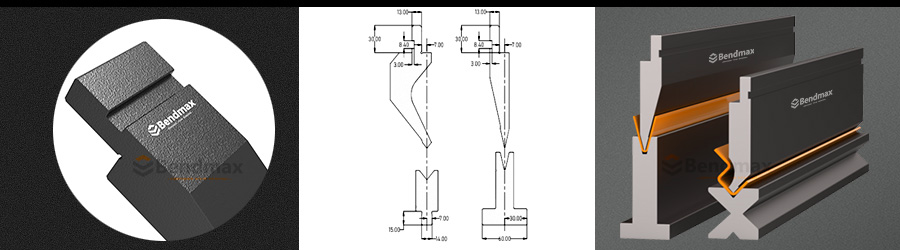

1. Πρότυπο Amada

• Τύπος διεπαφής: Εγκοπή τύπου χελιδονοουράς / Ορθογώνιος ώμος
• Διεπαφή διάτρησηςΣυνήθη ύψη 85mm ή 90mm, πλάτος σχισμής χελιδονοουράς 13mm, στερεωμένα με σφήνες ή μπουλόνια.
• Διεπαφή μήτρας: Σχισμή σε σχήμα Τ ή σχισμή σε σχήμα χελιδονοουράς, πλάτος 12–13 mm.
• Χαρακτηριστικά:
  • Ελαφρύ, εύκολο στην εγκατάσταση και την αφαίρεση.
  • Χρησιμοποιείται κυρίως σε μικρά και μεσαία φρένα τύπου press brake.
  • Υψηλή εναλλαξιμότητα χάρη σε τυποποιημένα ύψη και διεπαφές.
• Αντιπροσωπευτικές Μηχανές: Amada, ιαπωνικά, ταϊβανέζικα και τα περισσότερα μικρά έως μεσαίου μεγέθους κινεζικά φρένα πίεσης.

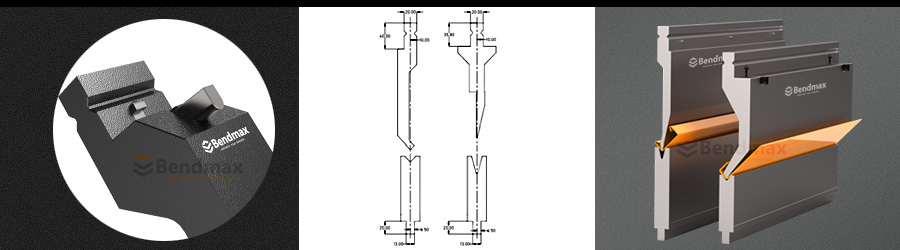

2. Trumpf / Wila Standard

• Τύπος διεπαφής: Επίπεδη επιφάνεια ακριβείας + αυτοασφαλιζόμενη σφήνα / σύστημα γρήγορης σύσφιξης
• Διεπαφή διάτρησης: Τυπικό ύψος 231 mm, σχισμή χελιδονοουράς 20 mm με αυλάκι τοποθέτησης, αυτόματη τοποθέτηση.
• Διεπαφή μήτραςΕπίπεδη βάση, συνήθως πλάτους 60 mm ή 90 mm, στερεωμένη με ταχυσφιγκτήρες.
• Χαρακτηριστικά:
  • Διεπαφή υψηλής ακρίβειας, υποστηρίζει υδραυλική ή πνευματική γρήγορη σύσφιξη.
  • Οι αυτοτοποθετούμενες αυλακώσεις εξασφαλίζουν επαναληψιμότητα.
  • Αρθρωτή δομή, ιδανική για γρήγορες αλλαγές εργαλείων.
• Αντιπροσωπευτικές Μηχανές: Trumpf, Bystronic (μερικώς), LVD, Durma και άλλες ευρωπαϊκές πρέσες υψηλής ποιότητας.

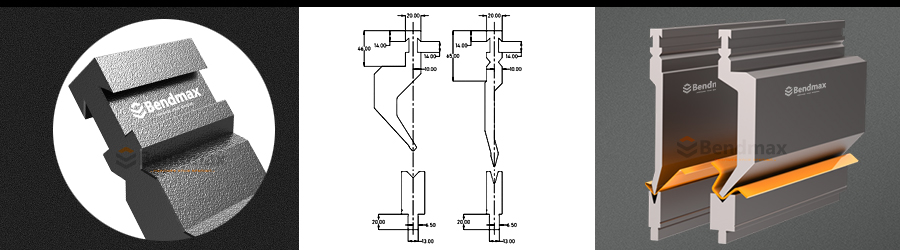

3. Πρότυπο Bystronic

• Τύπος διεπαφήςΠαρόμοιο με το Wila αλλά με μοναδική γεωμετρία υποδοχής.
• Διεπαφή διάτρησης: Ύψος 231 mm, παρόμοιο με το Wila αλλά με ελαφρώς διαφορετικό σχεδιασμό σύσφιξης.
• Διεπαφή μήτραςΥποδοχές πλάτους 90 mm, ως επί το πλείστον συμβατές με Wila, αλλά ορισμένα ειδικά εργαλεία είναι αποκλειστικά για τα μηχανήματα Bystronic.
• Χαρακτηριστικά:
  • Ιδιόκτητος σχεδιασμός για μηχανήματα Bystronic.
  • Εναλλάξιμο με το Wila σε μεγάλο βαθμό, αλλά όχι 100% καθολικό.
• Αντιπροσωπευτικές Μηχανές: Πιεστικά φρένα Bystronic.

4. Πρότυπο LVD

• Τύπος διεπαφής: Υποδοχή χελιδονοουράς + πείροι στερέωσης
• Διεπαφή διάτρησηςΚοινό ύψος 231 mm, παρόμοιο με το Wila αλλά με διαφορετικό πλάτος χελιδονοουράς και θέσεις πείρων.
• Διεπαφή μήτρας: πλάτος 60–90 mm, με οπές για καρφίτσες για την αποφυγή πλευρικής κίνησης.
• Χαρακτηριστικά:
  • Ιδιόκτητο σύστημα με μερική συμβατότητα με Wila.
  • Μεγαλύτερη έμφαση στη σταθερότητα της μήτρας.
• Αντιπροσωπευτικές Μηχανές: Πιεστικά φρένα LVD.

Ωστόσο, αυτές οι διαφορές στα πρότυπα συχνά δημιουργούν προκλήσεις: όταν ένα εργοστάσιο διαθέτει μηχανήματα από πολλές μάρκες, συνήθως πρέπει να αγοράσει πολλά σετ εργαλείων, γεγονός που αυξάνει το κόστος επένδυσης και διαχείρισης.

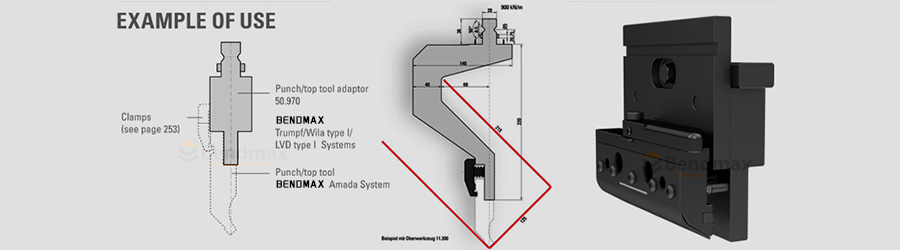

Ο Προσαρμογείς εργαλείων φρένων πρέσας Bendmaxέχουν σχεδιαστεί για να λύσουν αυτό το πρόβλημα. Με μετατροπή διεπαφής υψηλής ακρίβειας, επιτρέπουν Εργαλεία Amada που θα χρησιμοποιηθούν σε πρέσες Wilaή να επιτρέπουν την εναλλαξιμότητα μεταξύ διαφορετικών συστημάτων. Αυτό όχι μόνο βελτιώνει την ευελιξία αλλά μειώνει και τις περιττές αγορές, εξοικονομώντας κόστος.

• Ισχυρή συμβατότητα: Υποστηρίζει την ανταλλαγή μεταξύ Amada, Trumpf, Wila και άλλων μεγάλων συστημάτων.
• Υψηλή ακρίβειαΗ ακρίβεια κατεργασίας εντός ±0,01 mm εξασφαλίζει ακρίβεια κάμψης.
• Εξοικονόμηση κόστουςΕξαλείφει την ανάγκη αγοράς πολλαπλών σετ εργαλείων.
• Υψηλή ευελιξίαΙδανικό για συνεργεία που χειρίζονται πολλαπλές μάρκες πρέσας.


Οι προσαρμογείς χρησιμοποιούνται ευρέως σε εργοστάσια με διάφορες μάρκες πρέσας. Για παράδειγμα, ένα εργοστάσιο που χρησιμοποιεί μηχανήματα Amada αλλά θέλει να υιοθετήσει τα ανθεκτικά εργαλεία της Wila μπορεί εύκολα να το επιτύχει αυτό μέσω προσαρμογέων, επιτρέποντας ένα ενοποιημένο σύστημα διαχείρισης εργαλείων και ενισχύοντας την αποδοτικότητα της παραγωγής.

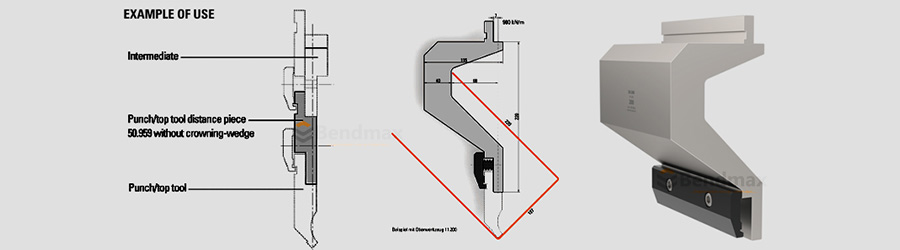

Πολλοί πελάτες εξακολουθούν να ρωτούν: Αν είναι ήδη μια τυπική διεπαφή Amada, γιατί χρειαζόμαστε ακόμα προσαρμογείς ή αποστάτες;

Στην πραγματικότητα, αυτοί οι προσαρμογείς παίζουν ουσιαστικό ρόλο στην παραγωγή κάμψης:

• Αντιστάθμιση ανοχής
  Ακόμα και εντός του ίδιου προτύπου, διαφορετικά μοντέλα μηχανών και έτη παραγωγής ενδέχεται να παρουσιάζουν μικρές αποκλίσεις. Οι προσαρμογείς διορθώνουν αυτές τις διαφορές για να εξασφαλίσουν σταθερή σύσφιξη.
• Βελτιωμένη ευελιξία
  Οι προσαρμογείς επιτρέπουν στους χειριστές να προσαρμόζουν το ύψος ή την απόσταση του εργαλείου για διαφορετικά τεμάχια εργασίας, επιτρέποντας ευέλικτη κάμψη χωρίς να επενδύουν σε πρόσθετα προσαρμοσμένα εργαλεία.
• Διασφάλιση Ακρίβειας
  Με λεπτοαλεσμένες επιφάνειες, οι προσαρμογείς διατηρούν τέλεια ευθυγράμμιση με τη μήτρα διάτρησης και παραλληλισμό, αποτρέποντας τις γωνιακές αποκλίσεις και εξασφαλίζοντας συνεπή αποτελέσματα.
• Υψηλή χωρητικότητα φορτίου
  Κατασκευασμένο από χάλυβα υψηλής αντοχής (π.χ. 42C)_rM_O), οι προσαρμογείς αντέχουν φορτία έως και 900 kN/m, εγγυώμενοι ανθεκτικότητα και σταθερότητα ακόμη και σε βαριά κάμψη.

Οι προσαρμογείς δεν είναι απλώς «κομμάτια διεπαφής» — είναι κρίσιμα εξαρτήματα για τη διατήρηση ακρίβεια, ευελιξία και αξιοπιστίασε λειτουργίες πρέσας φρένου.

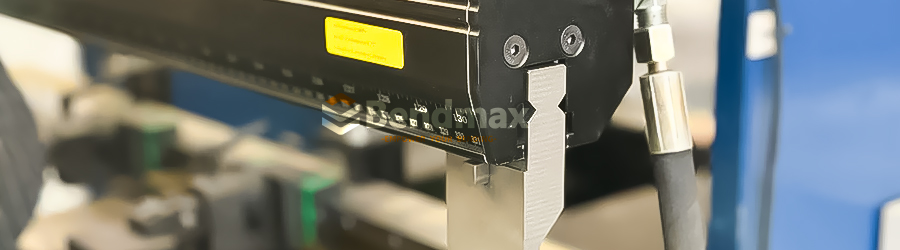

(Πνευματικό σύστημα σύσφιξης κορυφής Bendmax-Wila)

Ο προσαρμογέας Bendmax όχι μόνο μπορεί να λύσει τις διαφορές μεταξύ διαφορετικών φρένων πρέσας και μήτρων φρένων πρέσας, αλλά και να λύσει τα προβλήματα μεταξύ φρένων πρέσας και μήτρων φρένων πρέσας της ίδιας μάρκας.
