Προσαρμοσμένα εργαλεία φρένων τύπου U: Επίλυση μιας ειδικής πρόκλησης διαμόρφωσης

Όταν ένα τυπικό εργαλείο σε σχήμα U δεν είναι αρκετό

Όταν οι πελάτες έρχονται σε εμάς με μια ειδική απαίτηση κάμψης, ξεκινάω πάντα εξετάζοντας προσεκτικά το τελικό σχέδιο του εξαρτήματος. Το κλειδί δεν είναι απλώς να βρείτε ένα τρυπητήρι και μια μήτρα που μπορούν να κάμψουν το υλικό σε σχήμα U, αλλά να κατανοήσετε κάθε λεπτομέρεια που πρέπει να αναπαράγει το τελικό εξάρτημα.

Αυτή ήταν η κύρια παράμετρος πίσω από αυτήν την προσαρμοσμένη λύση εργαλείων.

Το τεμάχιο εργασίας έχει διατομή σχήματος U με μια σειρά από μικρές προεξοχές κατανεμημένες κατά μήκος του κάτω μέρους του. Αυτά τα επαναλαμβανόμενα χαρακτηριστικά κάνουν την εφαρμογή διαφορετική από την συμβατική κάμψη σχήματος U. Το συνολικό προφίλ και οι μικρές λεπτομέρειες του κάτω μέρους πρέπει να σχηματίζονται μαζί, επομένως τα εργαλεία πρέπει να σχεδιάζονται γύρω από την πραγματική γεωμετρία του τεμαχίου.

Αντί να προσαρμόσουμε ένα τυπικό εργαλείο σε μια απαίτηση για την οποία δεν είχε σχεδιαστεί, αναπτύξαμε ένα ειδικό άνω ζουμπά και ένα κάτω καλούπι που να ταιριάζουν με το σχέδιο του πελάτη.

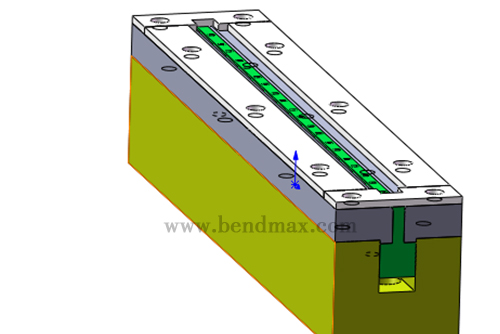

Εργαλείο σχήματος U BENDMAX CUSTOM

Σχεδιάζοντας το Punch and Die ως ένα ταιριαστό σετ

Το πιο σημαντικό μέρος αυτού του σχεδιασμού είναι η σχέση μεταξύ του άνω διατρητή και του κάτω καλουπιού.

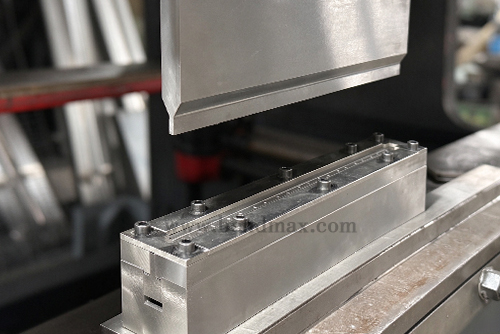

Κατά μήκος του άνω διατρητή, επαναλαμβάνονται μικρές προεξοχές διαμόρφωσης σε καθορισμένες θέσεις. Η κάτω μήτρα περιέχει αντίστοιχες αυλακώσεις. Κατά τη διαμόρφωση, αυτά τα συμπληρωματικά προφίλ συνεργάζονται για να δημιουργήσουν τις απαιτούμενες προεξοχές στο κάτω μέρος του εξαρτήματος σχήματος U.

Αυτή η διάταξη απαιτεί ιδιαίτερη προσοχή στις διαστάσεις, την απόσταση και την ευθυγράμμιση των επαναλαμβανόμενων χαρακτηριστικών. Ένα σχέδιο που φαίνεται σωστό σε ένα σχέδιο δεν είναι αρκετό. Τα άνω και κάτω προφίλ πρέπει επίσης να συνεργάζονται υπό πραγματικές συνθήκες διαμόρφωσης.

Κατά την ανάπτυξη ειδικών εργαλείων, δίνω ιδιαίτερη προσοχή σε αυτές τις διεπαφές. Το συνολικό σχήμα του εργαλείου μπορεί να είναι απλό, αλλά οι λεπτομέρειες που καθορίζουν την τελική γεωμετρία του τεμαχίου εργασίας είναι συχνά το σημείο όπου βρίσκεται η πραγματική μηχανική εργασία.

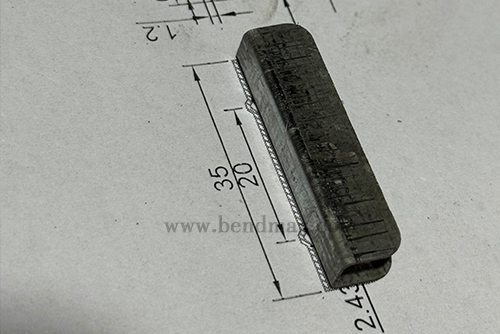

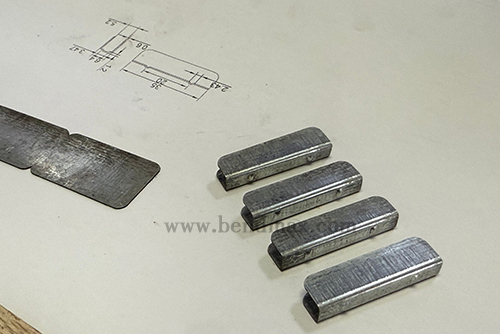

Σχέδιο πελάτη και διαστάσεις εξαρτημάτων

Έλεγχος του σχεδιασμού πριν από την κατασκευή

Πριν προχωρήσουμε στην παραγωγή, εξετάσαμε τη δομή των εργαλείων σε σχέση με το σχέδιο του πελάτη.

Κύριο μέλημα ήταν να ελεγχθεί η αντιστοιχία μεταξύ των προεξοχών της διάτρησης και των αυλακώσεων της μήτρας, καθώς και η συνολική γεωμετρία διαμόρφωσης και ο διαθέσιμος χώρος για το τεμάχιο εργασίας. Λάβαμε επίσης υπόψη την απαιτούμενη απόσταση για το προβλεπόμενο υλικό και τη διαδικασία διαμόρφωσης.

Αυτό το στάδιο περιγράφεται καλύτερα ως επαλήθευση σχεδιασμού εργαλείων, αντί για προσομοίωση πεπερασμένων στοιχείων. Σκοπός της είναι να εξετάσει την προτεινόμενη γεωμετρία και να εντοπίσει πιθανές συγκρούσεις σχεδιασμού πριν από την κατασκευή των εργαλείων.

Για τα προσαρμοσμένα εργαλεία, αυτή η ανασκόπηση αποτελεί ένα σημαντικό βήμα για τη μείωση των αποφευκτέων προσαρμογών αργότερα. Όσο πιο καθαρά μεταφράζονται οι απαιτήσεις των εξαρτημάτων στη δομή των εργαλείων, τόσο πιο αποτελεσματικά μπορεί να αξιολογηθεί ο σχεδιασμός κατά τη διάρκεια της δοκιμαστικής κάμψης.

Σχεδιασμός διάτρησης και μήτρας κατά παραγγελία

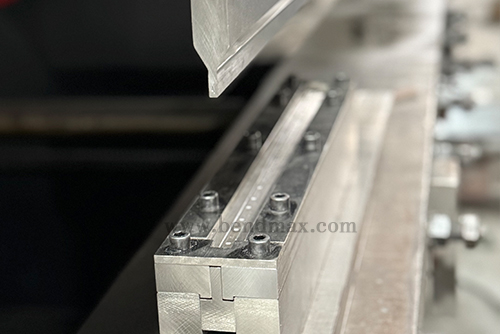

Από το Σχέδιο μέχρι τα Πραγματικά Εργαλεία Μόλις αναθεωρήθηκε το σχέδιο, ο άνω διατρητής και η κάτω μήτρα κατασκευάστηκαν σύμφωνα με τα καθορισμένα προφίλ. Για εργαλεία με επαναλαμβανόμενα χαρακτηριστικά διαμόρφωσης, η συνέπεια κατά μήκος του εργαλείου έχει σημασία. Οι προεξοχές και οι αυλακώσεις πρέπει να ακολουθούν τις προβλεπόμενες διαστάσεις και αποστάσεις, ενώ οι αντίστοιχες επιφάνειες πρέπει να συνεργάζονται όπως έχει σχεδιαστεί. Μετά την κατασκευή, τα εργαλεία ελέγχθηκαν πριν από την τοποθέτησή τους στο φρένο πίεσης. Αυτό έδωσε την ευκαιρία να επαληθευτούν οι διαστατικές τους λεπτομέρειες και η αντίστοιχη γεωμετρία πριν αξιολογηθεί το πραγματικό αποτέλεσμα διαμόρφωσης. Ο σκοπός αυτής της διαδικασίας είναι απλός: τα τελικά εργαλεία πρέπει να κάνουν περισσότερα από το να μοιάζουν με το σχέδιο. Πρέπει να είναι κατάλληλα για την προβλεπόμενη εφαρμογή.

Δοκιμαστική κάμψη: Όπου ο σχεδιασμός συναντά την πραγματικότητα Ανεξάρτητα από το πόσο προσεκτικά έχει σχεδιαστεί ένα ειδικό εργαλείο, η απόδοσή του πρέπει τελικά να ελέγχεται στην πράξη. Μετά την εγκατάσταση των εργαλείων στο φρένο πρέσας, το επόμενο βήμα ήταν η αξιολόγηση του αποτελέσματος διαμόρφωσης. Εστιάσαμε στο συνολικό προφίλ σχήματος U και, ιδιαίτερα, στο αν οι επαναλαμβανόμενες προεξοχές του πυθμένα σχηματίστηκαν όπως είχε προβλεφθεί. Η δοκιμαστική κάμψη βοηθά επίσης στην αποκάλυψη ζητημάτων που δεν μπορούν πάντα να κριθούν μόνο από τη γεωμετρία του εργαλείου. Οι ιδιότητες του υλικού, η ρύθμιση του μηχανήματος, η ευθυγράμμιση και οι παράμετροι κάμψης μπορούν όλα να επηρεάσουν το τελικό εξάρτημα. Γι' αυτόν τον λόγο θεωρώ την δοκιμαστική κάμψη ως ουσιαστικό μέρος της ανάπτυξης προσαρμοσμένων εργαλείων. Συνδέει την εργασία σχεδιασμού με τις πραγματικές συνθήκες παραγωγής και παρέχει μια βάση για τυχόν απαραίτητες προσαρμογές.

Μέτρηση του τελικού εξαρτήματος

Το τελικό βήμα ήταν η επιθεώρηση του διαμορφωμένου εξαρτήματος σε σχέση με το σχέδιο του πελάτη.

Χρησιμοποιώντας ένα ψηφιακό παχύμετρο, ελέγξαμε τις σχετικές διαστάσεις και αξιολογήσαμε το τελικό προφίλ. Ιδιαίτερη προσοχή δόθηκε στην διατομή σχήματος U και στις διαστάσεις που σχετίζονται με τα επαναλαμβανόμενα χαρακτηριστικά του πυθμένα.

Για μένα, η επιθεώρηση διαστάσεων δεν είναι απλώς το τελευταίο στοιχείο σε μια λίστα ελέγχου παραγωγής. Είναι το σημείο στο οποίο συγκρίνουμε την αρχική απαίτηση με το πραγματικό αποτέλεσμα. Το σχέδιο καθορίζει ποιο πρέπει να είναι το εξάρτημα. Η επιθεώρηση βοηθά να διαπιστωθεί εάν το τελικό εξάρτημα πληροί τις συμφωνημένες απαιτήσεις.

Η απόφαση αποδοχής πρέπει να βασίζεται στις καθορισμένες διαστάσεις, ανοχές και κριτήρια επιθεώρησης και όχι μόνο στην εμφάνιση.

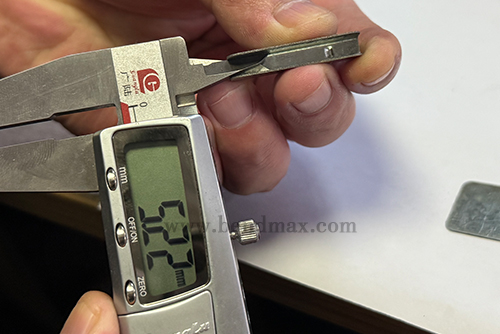

Ψηφιακός παχύμετρος που μετρά μια κρίσιμη διάσταση ενός προσαρμοσμένου μεταλλικού εξαρτήματος

Τι δείχνει αυτή η λύση

Κοιτάζοντας πίσω σε αυτήν την εφαρμογή, το κύριο δίδαγμα είναι ότι οι ειδικές απαιτήσεις κάμψης θα πρέπει να προσεγγίζονται από το τελικό εξάρτημα προς τα πίσω.

Ένα εξάρτημα σχήματος U με επαναλαμβανόμενες προεξοχές στο κάτω μέρος απαιτεί κάτι περισσότερο από μια κατάλληλη γωνία κάμψης. Τα εργαλεία του πρέπει να αναπαράγουν το συνολικό προφίλ και τις τοπικές λεπτομέρειες διαμόρφωσης μέσω μιας συντονισμένης δομής διάτρησης και μήτρας.

Για εμάς, η εργασία περιελάμβανε την κατανόηση του σχεδίου, τον σχεδιασμό των αντίστοιχων προφίλ, την επαλήθευση της δομής των εργαλείων, την κατασκευή των εργαλείων και τον έλεγχο του τελικού εξαρτήματος μέσω δοκιμαστικής κάμψης και επιθεώρησης διαστάσεων. Κάθε βήμα εξυπηρετούσε τον ίδιο σκοπό: να συνδέσει τις απαιτήσεις του πελάτη για τα εξαρτήματα με μια λειτουργική λύση εργαλείων.

Στην Bendmax, έτσι προσεγγίζουμε την κατασκευή προσαρμοσμένων εργαλείων πρέσας. Δεν ξεκινάμε με ένα τυπικό εργαλείο και δεν περιμένουμε κάθε εφαρμογή να του ταιριάζει. Ξεκινάμε με το τεμάχιο εργασίας, εντοπίζουμε τις προκλήσεις διαμόρφωσης και αναπτύσσουμε τα εργαλεία γύρω από τις απαιτήσεις που έχουν σημασία.

Έχετε κάποιο εξάρτημα με ειδικό προφίλ ή επαναλαμβανόμενα χαρακτηριστικά διαμόρφωσης; Στείλτε μας το σχέδιο του εξαρτήματός σας, τον τύπο υλικού, το πάχος, τις κρίσιμες διαστάσεις και το μοντέλο της πρέσας. Μπορούμε να εξετάσουμε την εφαρμογή και να συζητήσουμε μαζί σας μια κατάλληλη προσαρμοσμένη λύση διάτρησης και χύτευσης.
